Dessins techniques et pièces de rechange Festool KF 4 E 230V

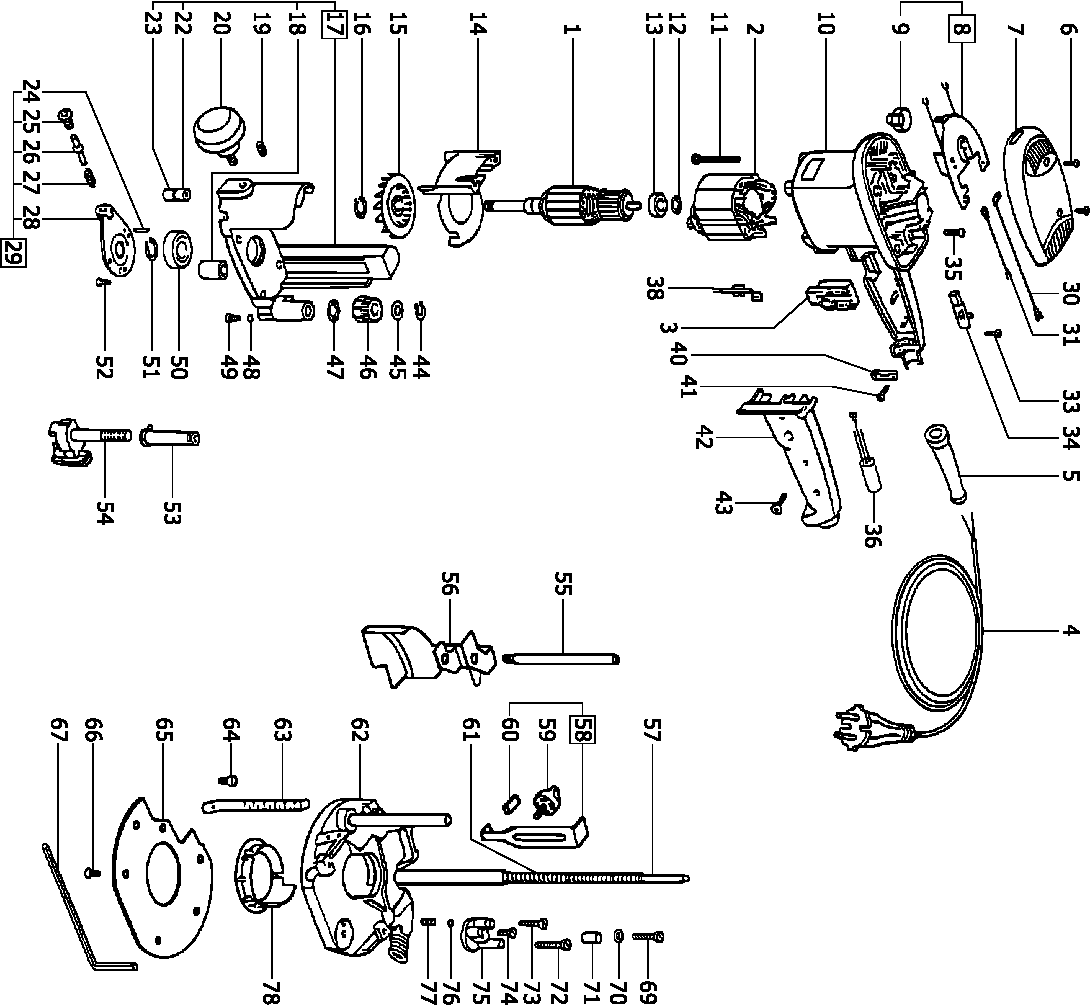

La référence 489906 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des FESTOOL KF 4 E 230V
Liste de pièces de rechange des Festool KF 4 E 230V
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Commande impossible | ||||
| 1 | xxx | Commande impossible | ||
| Empilage de tôle d'inducteur 230 V | ||||
| 2 | 491885 | Empilage de tôle d'inducteur 230 V | € 39.81 | |
| Interrupteur 220v | ||||
| 3 | 411603 | Interrupteur 220v | € 10.79 | |
| Câble Eu | ||||
| 4 | 457600 | Câble Eu | € 17.70 | |
| Gaine de protection de câble | ||||
| 5 | 432436 | Gaine de protection de câble | € 0.92 | |
| Vis à tête bombée 3,5 x 10 mm | ||||
| 6 | 219031 | Vis à tête bombée 3,5 x 10 mm | € 0.87 | |
| Capuchon | ||||
| 7 | 450552 | Capuchon | € 5.34 | |
| Commande impossible | ||||
| 8 | xxx | Commande impossible | ||
| Molette 120v | ||||
| 9 | 453703 | Molette 120v | € 1.00 | |
| Carter de moteur | ||||
| 10 | 487836 | Carter de moteur | € 33.01 | |
| Vis à tête bombée 4 x 50 mm | ||||
| 11 | 228707 | Vis à tête bombée 4 x 50 mm | € 0.87 | |
| Rondelle de compensation 15 x 21,8 x 0,2 mm | ||||
| 12 | 228759 | Rondelle de compensation 15 x 21,8 x 0,2 mm | € 0.87 | |
| Rondelle de compensation 14 x 21,8 x 0,3 mm | ||||
| 12 | 203777 | Rondelle de compensation 14 x 21,8 x 0,3 mm | € 0.87 | |
| Roulement rainuré à billes | ||||
| 13 | 401524 | Roulement rainuré à billes | € 3.39 | |
| Disque de guidage d'air | ||||
| 14 | 434430 | Disque de guidage d'air | € 1.61 | |
| Ventilateur | ||||
| 15 | 440171 | Ventilateur | € 1.43 | |
| Circlips | ||||
| 16 | 401191 | Circlips | € 0.87 | |
| Chapeau de palier | ||||
| 17 | 488771 | Chapeau de palier | € 110.01 | |
| Douille | ||||
| 18 | 400994 | Douille | € 0.92 | |
| Ressort de pression | ||||
| 19 | 440729 | Ressort de pression | € 0.87 | |
| Poignée | ||||
| 20 | 487554 | Poignée | € 3.63 | |
| Bague | ||||
| 22 | 436301 | Bague | € 1.69 | |
| Douille Du | ||||
| 23 | 210031 | Douille Du | € 0.92 | |
| Douille | ||||
| 24 | 200747 | Douille | € 0.87 | |
| Capuchon | ||||
| 25 | 450206 | Capuchon | € 0.87 | |
| Boulon | ||||
| 26 | 436305 | Boulon | € 6.92 | |
| Ressort de pression | ||||
| 27 | 444754 | Ressort de pression | € 0.87 | |
| Capot | ||||
| 28 | 473550 | Capot | € 5.63 | |
| Capot | ||||
| 29 | 494788 | Capot | € 11.20 | |
| Tresse | ||||
| 30 | 440586 | Tresse | € 1.04 | |
| Tresse | ||||
| 31 | 440585 | Tresse | € 0.92 | |
| Vis à tête bombée 3,5 x 10 mm | ||||
| 33 | 219031 | Vis à tête bombée 3,5 x 10 mm | € 0.87 | |
| Porte-balai de charbon (pair) 230v | ||||
| 34 | 488579 | Porte-balai de charbon (pair) 230v | € 13.62 | |
| Vis à tête bombée M4 x 20 | ||||
| 35 | 228569 | Vis à tête bombée M4 x 20 | € 0.87 | |
| Condensateur | ||||
| 36 | 436753 | Condensateur | € 9.67 | |
| Commande impossible | ||||
| 38 | 443331 | Commande impossible | ||
| Pont | ||||
| 40 | 439288 | Pont | € 0.87 | |
| Vis à tête bombée 3,5 x 16 mm | ||||
| 41 | 228663 | Vis à tête bombée 3,5 x 16 mm | € 0.87 | |
| Capot | ||||
| 42 | 451403 | Capot | € 3.21 | |
| Capot | ||||
| 42 | 451402 | Capot | € 5.28 | |
| Vis à tête bombée 4,0 x 20 mm | ||||
| 43 | 228567 | Vis à tête bombée 4,0 x 20 mm | € 0.87 | |
| Circlips | ||||
| 44 | 216770 | Circlips | € 0.87 | |
| Rondelle d'ajustage 13 x 19 x 0,5 mm | ||||
| 45 | 228503 | Rondelle d'ajustage 13 x 19 x 0,5 mm | € 0.87 | |
| Molette | ||||
| 46 | 439282 | Molette | € 3.85 | |
| Rondelle de compensation 13,2 x 18,8 x 0,2 mm | ||||
| 47 | 436828 | Rondelle de compensation 13,2 x 18,8 x 0,2 mm | € 0.87 | |
| Disque | ||||
| 48 | 400479 | Disque | € 0.87 | |
| Vis à tête bombée M4 x 8 | ||||
| 49 | 228570 | Vis à tête bombée M4 x 8 | € 0.87 | |
| Roulement rainuré à billes | ||||
| 50 | 462795 | Roulement rainuré à billes | € 7.22 | |
| Circlips | ||||
| 51 | 401191 | Circlips | € 0.87 | |
| Vis à tête fraisée M4 x 10 | ||||
| 52 | 228581 | Vis à tête fraisée M4 x 10 | € 0.87 | |
| Commande impossible | ||||
| 53 | xxx | Commande impossible | ||
| Commande impossible | ||||
| 54 | xxx | Commande impossible | ||
| Vis | ||||
| 55 | 436479 | Vis | € 7.62 | |
| Pare-éclats | ||||
| 56 | 436513 | Pare-éclats | € 19.11 | |
| Boulon | ||||
| 57 | 455791 | Boulon | € 0.87 | |
| Support | ||||
| 58 | 483193 | Support | € 9.73 | |
| Bouton tournant | ||||
| 59 | 436195 | Bouton tournant | € 0.92 | |
| Commande impossible | ||||
| 60 | xxx | Commande impossible | ||
| Ressort de pression | ||||
| 61 | 436377 | Ressort de pression | € 1.04 | |
| Plateau | ||||
| 62 | 497763 | Plateau | € 80.30 | |
| Butée | ||||
| 63 | 437197 | Butée | € 9.43 | |
| Vis à tête cylindrique M6 x 8 | ||||
| 64 | 437999 | Vis à tête cylindrique M6 x 8 | € 0.87 | |
| Plateau | ||||
| 65 | 436296 | Plateau | € 13.87 | |
| Vis à tête fraisée M4 x 8 | ||||
| 66 | 228737 | Vis à tête fraisée M4 x 8 | € 0.87 | |
| Vis à tête cylindrique M6 x 25 | ||||
| 69 | 400859 | Vis à tête cylindrique M6 x 25 | € 0.87 | |
| Disque 6,4 mm | ||||
| 70 | 200578 | Disque 6,4 mm | € 0.87 | |
| Douille | ||||
| 71 | 436300 | Douille | € 1.04 | |
| Vis à tête cylindrique M5 | ||||
| 72 | 436813 | Vis à tête cylindrique M5 | € 1.43 | |
| Vis à tête cylindrique M5 | ||||
| 73 | 436812 | Vis à tête cylindrique M5 | € 1.22 | |
| Vis à tête cylindrique M5 x 20 | ||||
| 74 | 436811 | Vis à tête cylindrique M5 x 20 | € 0.92 | |
| Butée | ||||
| 75 | 436520 | Butée | € 11.60 | |
| Bille | ||||
| 76 | 783305 | Bille | € 0.87 | |
| Ressort de pression | ||||
| 77 | 436528 | Ressort de pression | € 0.87 | |
| Douille | ||||
| 78 | 437380 | Douille | € 1.62 | |
