Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 487905 ( HL850E220V )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

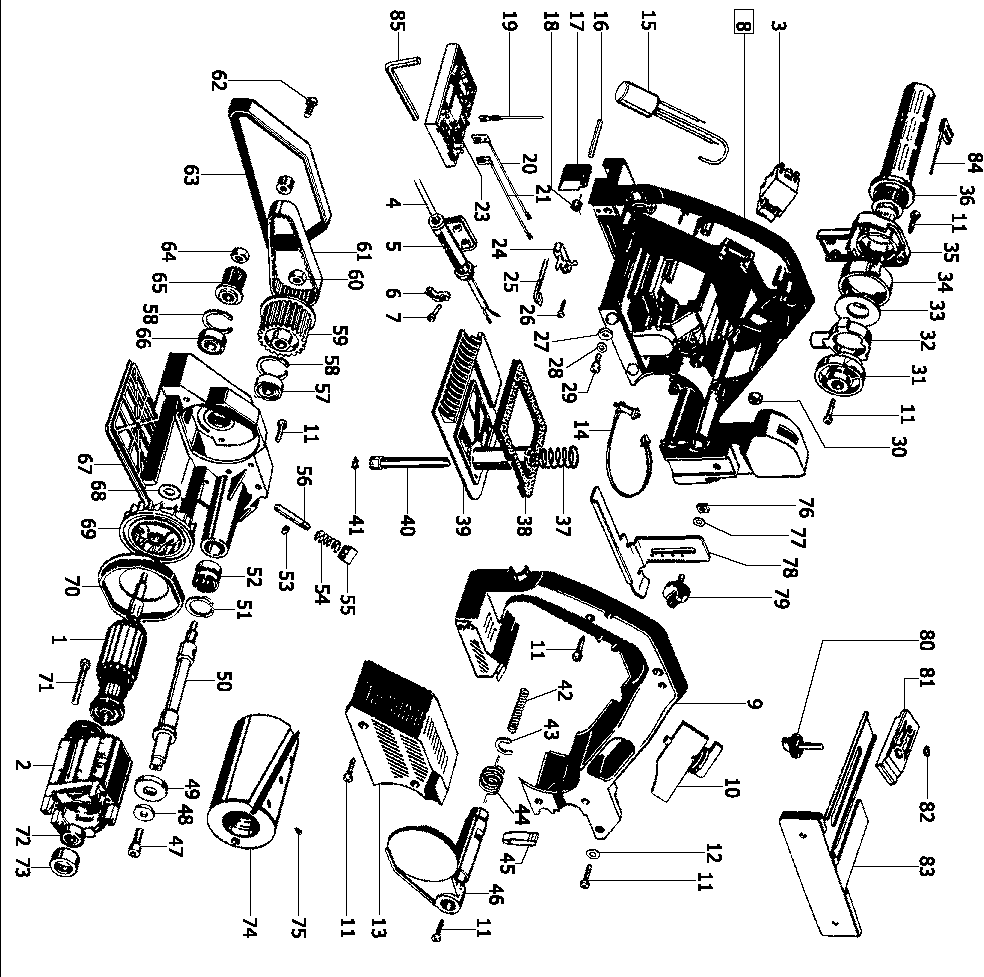

Dessins des Festool 487905 ( HL850E220V )
Liste de pièces de rechange des Festool 487905 ( HL850E220V )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230v | ||||
| 1 | 492300 | 149.80 | 179.76 | |
| Empilage de tôle d'inducteur 230v | ||||
| 2 | 492302 | 87.24 | 104.69 | |
| Pas d'informations disponibles, non commandable | ||||
| 3 | 490843 | |||
| Câble Eu | ||||
| 4 | 457600 | 24.32 | 29.18 | |
| Passe-câble | ||||
| 5 | 437024 | 2.51 | 3.01 | |
| Pont | ||||
| 6 | 439288 | 1.39 | 1.67 | |
| Vis à tête bombée 3,5 x 16 mm | ||||
| 7 | 228663 | 1.39 | 1.67 | |
| Carter de moteur | ||||
| 8 | 485889 | 139.15 | 166.98 | |
| Capot | ||||
| 9 | 715176 | 14.40 | 17.28 | |
| Bascule | ||||
| 10 | 715039 | 3.10 | 3.72 | |
| Vis à tête bombée PT-4,0x20-KT15 | ||||
| 11 | 228567 | 1.39 | 1.67 | |
| Rondelle élastique | ||||
| 12 | 200762 | 1.39 | 1.67 | |
| Couvercle de moteur | ||||
| 13 | 455589 | 4.42 | 5.30 | |
| Corps de bobine | ||||
| 14 | 612012 | 14.40 | 17.28 | |
| Condensateur d'antiparasitage | ||||
| 15 | 715125 | 8.90 | 10.68 | |
| Goupille cylindrique | ||||
| 16 | 228651 | 1.39 | 1.67 | |
| Support | ||||
| 17 | 715030 | 1.39 | 1.67 | |
| Ressort de torsion | ||||
| 18 | 715033 | 1.39 | 1.67 | |
| Tresse | ||||
| 19 | 715124 | 1.39 | 1.67 | |
| Pas d'informations disponibles, non commandable | ||||
| 20 | xxx | |||
| Pas d'informations disponibles, non commandable | ||||
| 21 | xxx | |||
| PLATEAU HL 850 E ELELTRONIK | ||||
| 23 | 490305 | 119.55 | 143.46 | |
| Porte-balai de charbon mit Kohle (paar) 230v | ||||
| 24 | 488915 | 17.54 | 21.05 | |
| Support en U | ||||
| 25 | 443331 | 1.51 | 1.81 | |
| Vis à tête bombée 3,5 x 10 mm | ||||
| 26 | 219031 | 1.39 | 1.67 | |
| Bague | ||||
| 27 | 715166 | 4.30 | 5.16 | |
| Disque 5,3 mm | ||||
| 28 | 200577 | 1.39 | 1.67 | |
| Vis à tête bombée | ||||
| 29 | 476787 | 1.39 | 1.67 | |
| Ecrou hexagonal M6 | ||||
| 30 | 228689 | 1.39 | 1.67 | |
| Excentrique | ||||
| 31 | 715053 | 6.79 | 8.15 | |
| Pièce de tête | ||||
| 32 | 715055 | 11.69 | 14.03 | |
| Disque | ||||
| 33 | 715037 | 2.18 | 2.62 | |
| Bague de serrage | ||||
| 34 | 715054 | 2.90 | 3.48 | |
| Capot | ||||
| 35 | 715051 | 2.71 | 3.25 | |
| Poignée | ||||
| 36 | 715052 | 10.03 | 12.04 | |
| Ressort de pression | ||||
| 37 | 715029 | 1.66 | 1.99 | |
| Plaque d'étanchéité | ||||
| 38 | 715022 | 4.03 | 4.84 | |
| Table de réglage | ||||
| 39 | 487656 | 43.56 | 52.27 | |
| Vis à tête cylindrique | ||||
| 40 | 400040 | 1.39 | 1.67 | |
| Bague dentée | ||||
| 41 | 213646 | 1.39 | 1.67 | |
| Ressort de pression | ||||
| 42 | 715038 | 1.39 | 1.67 | |
| Bague demi-lune | ||||
| 43 | 228656 | 1.39 | 1.67 | |
| Ressort de torsion | ||||
| 44 | 715020 | 3.89 | 4.67 | |
| Poussoir | ||||
| 45 | 715049 | 1.39 | 1.67 | |
| Capot | ||||
| 46 | 715048 | 4.94 | 5.93 | |
| Vis à tête cylindrique M6 x 16 | ||||
| 47 | 200685 | 1.39 | 1.67 | |
| Disque | ||||
| 48 | 402935 | 1.39 | 1.67 | |
| bride de serrage | ||||
| 49 | 715036 | 1.98 | 2.38 | |
| Arbre de rabot | ||||
| 50 | 715015 | 34.36 | 41.23 | |
| Circlips | ||||
| 51 | 202930 | 1.39 | 1.67 | |
| Roulement à aiguilles | ||||
| 52 | 788849 | 26.02 | 31.22 | |
| Bague demi-lune | ||||
| 53 | 229597 | 1.39 | 1.67 | |
| Ressort de pression | ||||
| 54 | 715027 | 1.39 | 1.67 | |
| Capuchon | ||||
| 55 | 715050 | 1.39 | 1.67 | |
| Boulon | ||||
| 56 | 715021 | 4.49 | 5.39 | |
| Roulement rainuré à billes | ||||
| 57 | 400583 | 6.79 | 8.15 | |
| Circlips | ||||
| 58 | 209608 | 1.92 | 2.30 | |
| Rondelle dentée | ||||
| 59 | 715034 | 14.76 | 17.71 | |
| Ecrou hexagonal M6 | ||||
| 60 | 228689 | 1.39 | 1.67 | |
| Courroie crantée | ||||
| 61 | 714043 | 12.58 | 15.10 | |
| Vis à tête bombée | ||||
| 62 | 476787 | 1.39 | 1.67 | |
| Couvercle de transmission | ||||
| 63 | 455585 | 5.88 | 7.06 | |
| Ecrou hexagonal M6 | ||||
| 64 | 772997 | 1.39 | 1.67 | |
| Rondelle dentée | ||||
| 65 | 715035 | 5.21 | 6.25 | |
| Roulement rainuré à billes | ||||
| 66 | 789575 | 6.34 | 7.61 | |
| Collerette de coussinet | ||||
| 67 | 487655 | 115.43 | 138.52 | |
| Rondelle d'ajustage | ||||
| 68 | 782510 | 1.39 | 1.67 | |
| Ventilateur | ||||
| 69 | 715024 | 2.11 | 2.53 | |
| Disque de guidage d'air | ||||
| 70 | 715017 | 1.45 | 1.74 | |
| Vis à tête bombée 4 x 50 mm | ||||
| 71 | 228707 | 1.39 | 1.67 | |
| Roulement rainuré à billes | ||||
| 72 | 228559 | 4.30 | 5.16 | |
| Bague de palier | ||||
| 73 | 438613 | 1.39 | 1.67 | |
| Porte-outils | ||||
| 74 | 484520 | 140.99 | 169.19 | |
| Goujon fileté M4 x 8 | ||||
| 75 | 715102 | 1.39 | 1.67 | |
| Écrou carré DIN 557-M6-05 | ||||
| 76 | 228566 | 1.39 | 1.67 | |
| Joint torique | ||||
| 77 | 200052 | 1.39 | 1.67 | |
| Butée de feuillure | ||||
| 78 | 715040 | 8.71 | 10.45 | |
| Bouton tournant | ||||
| 79 | 436195 | 1.58 | 1.90 | |
| Bouton tournant M6 x 28 | ||||
| 80 | 436420 | 1.85 | 2.22 | |
| Pièce de guidage | ||||
| 81 | 715156 | 9.24 | 11.09 | |
| Joint torique | ||||
| 82 | 200052 | 1.39 | 1.67 | |
| Butée | ||||
| 83 | 715056 | 22.26 | 26.71 | |
| Clé mâle | ||||
| 84 | 439803 | 5.35 | 6.42 | |
| Tournevis SW 5 DIN911 | ||||
| 85 | 202752 | 1.39 | 1.67 | |
