Dessins techniques et pièces de rechange Festool HL 850 E

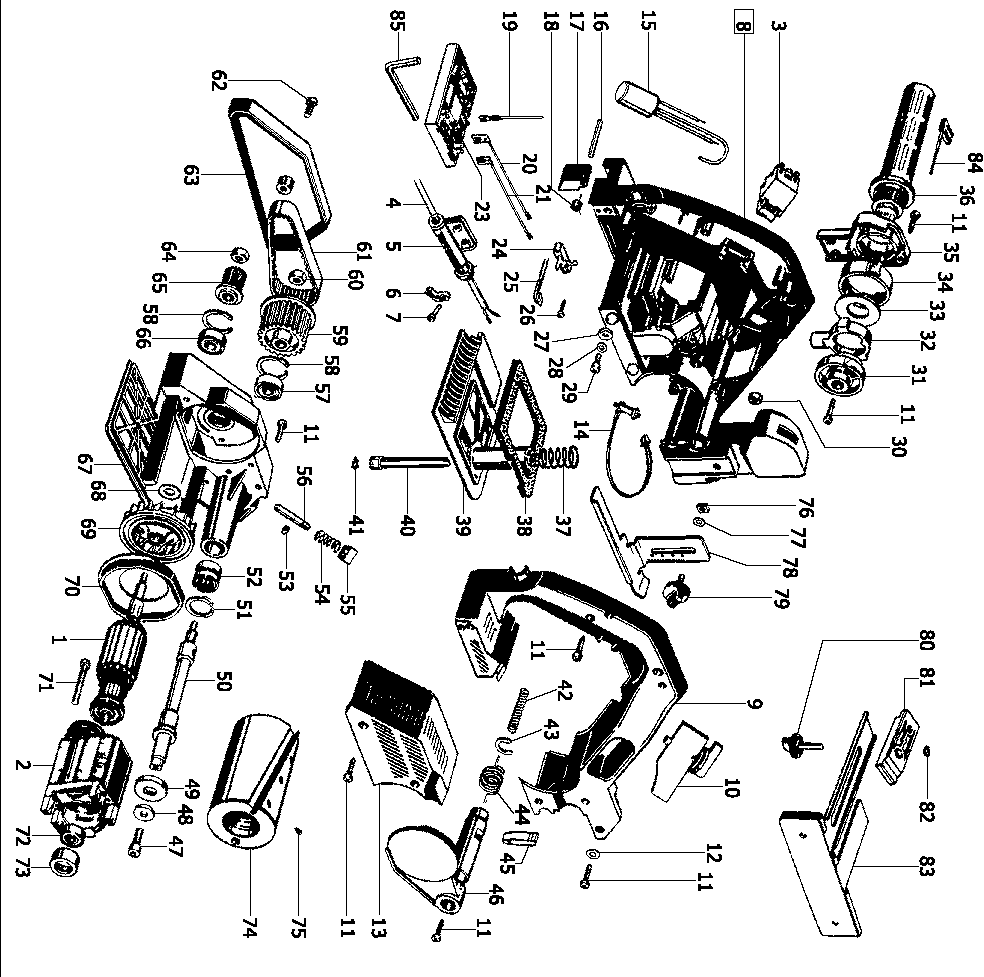

La référence 489014 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des FESTOOL HL 850 E
Liste de pièces de rechange des Festool HL 850 E
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Induit 230v | ||||
| 1 | 492300 | Induit 230v | € 117.78 | |
| Empilage de tôle d'inducteur 230v | ||||
| 2 | 492302 | Empilage de tôle d'inducteur 230v | € 77.22 | |
| Interrupteur | ||||
| 3 | 490843 | Interrupteur | € 37.52 | |
| Câble Eu | ||||
| 4 | 457600 | Câble Eu | € 17.70 | |
| Passe-câble | ||||
| 5 | 437024 | Passe-câble | € 1.72 | |
| Pont | ||||
| 6 | 439288 | Pont | € 0.87 | |
| Vis à tête bombée 3,5 x 16 mm | ||||
| 7 | 228663 | Vis à tête bombée 3,5 x 16 mm | € 0.87 | |
| Carter de moteur | ||||
| 8 | 485889 | Carter de moteur | € 130.23 | |
| Capot | ||||
| 9 | 715176 | Capot | € 13.31 | |
| Bascule | ||||
| 10 | 715039 | Bascule | € 2.35 | |
| Vis à tête bombée 4,0 x 20 mm | ||||
| 11 | 228567 | Vis à tête bombée 4,0 x 20 mm | € 0.87 | |
| Rondelle élastique | ||||
| 12 | 200762 | Rondelle élastique | € 0.87 | |
| Couvercle de moteur | ||||
| 13 | 455589 | Couvercle de moteur | € 3.63 | |
| Corps de bobine | ||||
| 14 | 612012 | Corps de bobine | € 13.31 | |
| Condensateur d'antiparasitage | ||||
| 15 | 715125 | Condensateur d'antiparasitage | € 6.67 | |
| Goupille cylindrique | ||||
| 16 | 228651 | Goupille cylindrique | € 0.87 | |
| Support | ||||
| 17 | 715030 | Support | € 0.92 | |
| Ressort de torsion | ||||
| 18 | 715033 | Ressort de torsion | € 0.87 | |
| Tresse | ||||
| 19 | 715124 | Tresse | € 0.92 | |
| Commande impossible | ||||
| 20 | xxx | Commande impossible | ||
| Kit de transformation | ||||
| 23 | 490305 | Kit de transformation | € 79.70 | |
| Porte-balai de charbon mit Kohle (paar) 230v | ||||
| 24 | 488915 | Porte-balai de charbon mit Kohle (paar) 230v | € 21.13 | |
| Commande impossible | ||||
| 25 | 443331 | Commande impossible | ||
| Vis à tête bombée 3,5 x 10 mm | ||||
| 26 | 219031 | Vis à tête bombée 3,5 x 10 mm | € 0.87 | |
| Bague | ||||
| 27 | 715166 | Bague | € 2.54 | |
| Disque 5,3 mm | ||||
| 28 | 200577 | Disque 5,3 mm | € 0.87 | |
| Vis à tête bombée | ||||
| 29 | 476787 | Vis à tête bombée | € 0.87 | |
| Ecrou hexagonal M6 | ||||
| 30 | 228689 | Ecrou hexagonal M6 | € 0.87 | |
| Excentrique | ||||
| 31 | 715053 | Excentrique | € 4.16 | |
| Pièce de tête | ||||
| 32 | 715055 | Pièce de tête | € 7.82 | |
| Disque | ||||
| 33 | 715037 | Disque | € 0.92 | |
| Bague de serrage | ||||
| 34 | 715054 | Bague de serrage | € 1.96 | |
| Capot | ||||
| 35 | 715051 | Capot | € 2.09 | |
| Poignée | ||||
| 36 | 715052 | Poignée | € 8.11 | |
| Ressort de pression | ||||
| 37 | 715029 | Ressort de pression | € 0.92 | |
| Plaque d'étanchéité | ||||
| 38 | 715022 | Plaque d'étanchéité | € 2.73 | |
| Table de réglage | ||||
| 39 | 487656 | Table de réglage | € 39.93 | |
| Vis à tête cylindrique | ||||
| 40 | 400040 | Vis à tête cylindrique | € 1.10 | |
| Bague dentée | ||||
| 41 | 213646 | Bague dentée | € 0.87 | |
| Ressort de pression | ||||
| 42 | 715038 | Ressort de pression | € 0.87 | |
| Bague demi-lune | ||||
| 43 | 228656 | Bague demi-lune | € 0.87 | |
| Ressort de torsion | ||||
| 44 | 715020 | Ressort de torsion | € 1.86 | |
| Poussoir | ||||
| 45 | 715049 | Poussoir | € 0.92 | |
| Capot | ||||
| 46 | 715048 | Capot | € 3.40 | |
| Vis à tête cylindrique M6 x 16 | ||||
| 47 | 200685 | Vis à tête cylindrique M6 x 16 | € 0.87 | |
| Disque | ||||
| 48 | 402935 | Disque | € 0.87 | |
| bride de serrage | ||||
| 49 | 715036 | bride de serrage | € 0.98 | |
| Arbre de rabot | ||||
| 50 | 715015 | Arbre de rabot | € 31.39 | |
| Circlips | ||||
| 51 | 202930 | Circlips | € 1.04 | |
| Roulement à aiguilles | ||||
| 52 | 788849 | Roulement à aiguilles | € 24.20 | |
| Bague demi-lune | ||||
| 53 | 229597 | Bague demi-lune | € 0.87 | |
| Ressort de pression | ||||
| 54 | 715027 | Ressort de pression | € 0.92 | |
| Capuchon | ||||
| 55 | 715050 | Capuchon | € 0.92 | |
| Boulon | ||||
| 56 | 715021 | Boulon | € 2.73 | |
| Roulement rainuré à billes | ||||
| 57 | 400583 | Roulement rainuré à billes | € 5.02 | |
| Circlips | ||||
| 58 | 209608 | Circlips | € 1.21 | |
| Rondelle dentée | ||||
| 59 | 715034 | Rondelle dentée | € 12.10 | |
| Ecrou hexagonal M6 | ||||
| 60 | 228689 | Ecrou hexagonal M6 | € 0.87 | |
| Courroie crantée | ||||
| 61 | 714043 | Courroie crantée | € 7.56 | |
| Vis à tête bombée | ||||
| 62 | 476787 | Vis à tête bombée | € 0.87 | |
| Couvercle de transmission | ||||
| 63 | 455585 | Couvercle de transmission | € 4.51 | |
| Ecrou hexagonal M6 | ||||
| 64 | 772997 | Ecrou hexagonal M6 | € 0.87 | |
| Rondelle dentée | ||||
| 65 | 715035 | Rondelle dentée | € 3.25 | |
| Roulement rainuré à billes | ||||
| 66 | 789575 | Roulement rainuré à billes | € 4.04 | |
| Collerette de coussinet | ||||
| 67 | 487655 | Collerette de coussinet | € 108.03 | |
| Rondelle d'ajustage | ||||
| 68 | 782510 | Rondelle d'ajustage | € 0.87 | |
| Ventilateur | ||||
| 69 | 715024 | Ventilateur | € 0.98 | |
| Disque de guidage d'air | ||||
| 70 | 715017 | Disque de guidage d'air | € 0.92 | |
| Vis à tête bombée 4 x 50 mm | ||||
| 71 | 228707 | Vis à tête bombée 4 x 50 mm | € 0.87 | |
| Roulement rainuré à billes | ||||
| 72 | 228559 | Roulement rainuré à billes | € 2.80 | |
| Bague de palier | ||||
| 73 | 438613 | Bague de palier | € 0.92 | |
| Porte-outils | ||||
| 74 | 484520 | Porte-outils | € 172.18 | |
| Goujon fileté M4 x 8 | ||||
| 75 | 715102 | Goujon fileté M4 x 8 | € 0.92 | |
| Ecrou carré M6 | ||||
| 76 | 228566 | Ecrou carré M6 | € 0.87 | |
| Joint torique | ||||
| 77 | 200052 | Joint torique | € 0.87 | |
| Butée de feuillure | ||||
| 78 | 715040 | Butée de feuillure | € 6.55 | |
| Bouton tournant | ||||
| 79 | 436195 | Bouton tournant | € 0.92 | |
| Bouton tournant M6 x 28 | ||||
| 80 | 436420 | Bouton tournant M6 x 28 | € 1.22 | |
| Pièce de guidage | ||||
| 81 | 715156 | Pièce de guidage | € 7.04 | |
| Joint torique | ||||
| 82 | 200052 | Joint torique | € 0.87 | |
| Butée | ||||
| 83 | 715056 | Butée | € 16.21 | |
| Clé mâle | ||||
| 84 | 439803 | Clé mâle | € 3.00 | |
| Tournevis | ||||
| 85 | 202752 | Tournevis | € 0.92 | |
