Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 10890584 ( DF500RQKR )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

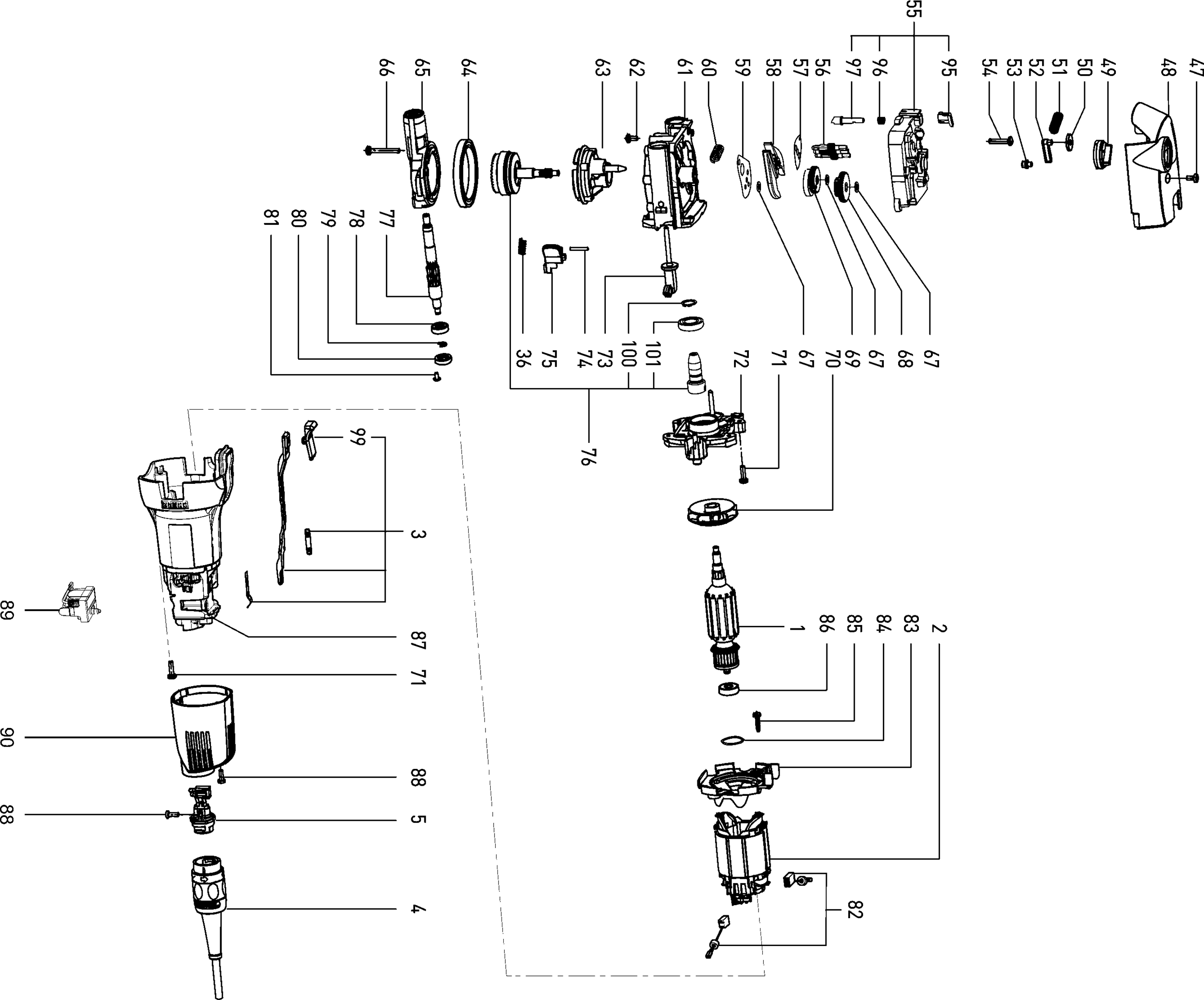

Dessins des Festool 10890584 ( DF500RQKR )
Liste de pièces de rechange des Festool 10890584 ( DF500RQKR )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230 V | ||||
| 1 | 493904 | 105.18 | 126.22 | |
| Empilage de tôle d'inducteur 230 V | ||||
| 2 | 493906 | 78.58 | 94.30 | |
| Tringle de commande | ||||
| 3 | 494014 | 30.86 | 37.03 | |
| Boîtier de connecteur Eu | ||||
| 5 | 492643 | 13.38 | 16.06 | |
| HANDGREEPBOVEND DF 500 R | ||||
| 6 | 10960058 | 6.55 | 7.86 | |
| Vis | ||||
| 7 | 401076 | 4.36 | 5.23 | |
| HANGREEPONDERDE DF 500 R | ||||
| 9 | 10960059 | 6.77 | 8.12 | |
| Goujon fileté | ||||
| 10 | 478995 | 14.88 | 17.86 | |
| Segment R | ||||
| 12 | 493779 | 12.03 | 14.44 | |
| Goujon à collerette | ||||
| 13 | 469141 | 10.10 | 12.12 | |
| TAFEL DF 500 R | ||||
| 14 | 10880163 | 48.64 | 58.37 | |
| Goujon fileté | ||||
| 15 | 401104 | 11.75 | 14.10 | |
| Vis à tête bombée | ||||
| 16 | 400983 | 12.41 | 14.89 | |
| SCHAAL DF 700 | ||||
| 17 | 10962858 | 5.62 | 6.74 | |
| SLEDE DF 500 R ET-BG | ||||
| 18 | 11125886 | 69.76 | 83.71 | |
| Pièce de pression à ressort | ||||
| 19 | 400286 | 11.22 | 13.46 | |
| Goujon fileté M4 x 12 | ||||
| 20 | 203387 | 4.56 | 5.47 | |
| Segment DF 700 | ||||
| 23 | 10001040 | 13.43 | 16.12 | |
| Vis à tête bombée M4 x 12 | ||||
| 25 | 470216 | 5.94 | 7.13 | |
| Vis à tête bombée M5 x 12 | ||||
| 29 | 400901 | 4.09 | 4.91 | |
| TAFEL DF 500 R ET-BG | ||||
| 34 | 11126512 | 125.91 | 151.09 | |
| Butée | ||||
| 38 | 702486 | 11.20 | 13.44 | |
| SCHAAL DF 500 R | ||||
| 40 | 11059648 | 31.10 | 37.32 | |
| TREKSTANG DF 500 R | ||||
| 41 | 11035584 | 7.56 | 9.07 | |
| GLISSIÈRE IMPRIMÉE DF 500 | ||||
| 42 | 10515490 | 6.94 | 8.33 | |
| Tôle-équerre | ||||
| 43 | 464821 | 4.49 | 5.39 | |
| Bride d'aspiration | ||||
| 44 | 465203 | 4.94 | 5.93 | |
| Tuyau d'aspiration | ||||
| 45 | 465204 | 8.58 | 10.30 | |
| Raccord d'aspiration | ||||
| 46 | 10027879 | 7.99 | 9.59 | |
| Vis à tête bombée M4 x 8 | ||||
| 47 | 467961 | 6.53 | 7.84 | |
| Capot | ||||
| 48 | 493153 | 9.90 | 11.88 | |
| Poignée de commutation | ||||
| 49 | 493815 | 9.64 | 11.57 | |
| Roulettes | ||||
| 50 | 464837 | 4.36 | 5.23 | |
| Ressort de pression | ||||
| 51 | 467959 | 4.22 | 5.06 | |
| Levier | ||||
| 52 | 464839 | 4.94 | 5.93 | |
| Bouchon | ||||
| 53 | 466890 | 10.63 | 12.76 | |
| Vis à tête bombée M4 x 18 | ||||
| 54 | 400904 | 11.48 | 13.78 | |
| BEHUIZING DFC 500 ET-BG | ||||
| 55 | 11101505 | 99.53 | 119.44 | |
| Arbre à cames | ||||
| 56 | 465947 | 17.18 | 20.62 | |
| Cache | ||||
| 57 | 466015 | 5.09 | 6.11 | |
| Levier articulé | ||||
| 58 | 464840 | 52.64 | 63.17 | |
| Cache | ||||
| 59 | 466262 | 5.47 | 6.56 | |
| Ressort de pression | ||||
| 60 | 472015 | 6.79 | 8.15 | |
| Support principal | ||||
| 61 | 493895 | 111.08 | 133.30 | |
| Vis à tête bombée M4 x 8 | ||||
| 62 | 228570 | 9.17 | 11.00 | |
| Pot intérieur | ||||
| 63 | 493920 | 106.06 | 127.27 | |
| Roulements à billes | ||||
| 64 | 401073 | 27.35 | 32.82 | |
| Pot pendulaire | ||||
| 65 | 493898 | 98.01 | 117.61 | |
| LENSKOPSCHROEF M4X30-10.9-T20-IPR-PR80 | ||||
| 66 | 10946232 | 1.51 | 1.81 | |
| Disque | ||||
| 67 | 465024 | 7.06 | 8.47 | |
| Roue étagée | ||||
| 68 | 493897 | 57.84 | 69.41 | |
| Roue d'excentrique | ||||
| 69 | 493896 | 84.58 | 101.50 | |
| Ventilateur | ||||
| 70 | 485108 | 7.52 | 9.02 | |
| Vis à tête bombée M4 x 14 | ||||
| 71 | 445566 | 14.59 | 17.51 | |
| Bride intermédiaire | ||||
| 72 | 493893 | 73.69 | 88.43 | |
| Vanne de réglage | ||||
| 73 | 492418 | 9.64 | 11.57 | |
| Goupille cylindrique | ||||
| 74 | 469645 | 4.03 | 4.84 | |
| Verrou | ||||
| 75 | 469643 | 5.47 | 6.56 | |
| Transmission d'engrenage | ||||
| 76 | 205156 | 180.77 | 216.92 | |
| Broche porte-fraise | ||||
| 77 | 201683 | 50.03 | 60.04 | |
| Roulements à billes | ||||
| 78 | 479254 | 6.73 | 8.08 | |
| Disque | ||||
| 79 | 400106 | 3.89 | 4.67 | |
| Bouchon | ||||
| 80 | 464847 | 4.49 | 5.39 | |
| Vis de sécurité | ||||
| 81 | 400552 | 6.34 | 7.61 | |
| AFNEEMBARE BORS DF 500 RQ ET-BG | ||||
| 82 | 11080949 | 30.91 | 37.09 | |
| Déflecteur d'air | ||||
| 83 | 465193 | 5.68 | 6.82 | |
| Joint torique | ||||
| 84 | 400982 | 3.89 | 4.67 | |
| Vis à tête bombée 4,0 x 16 mm | ||||
| 85 | 228713 | 5.94 | 7.13 | |
| Roulement rainuré à billes | ||||
| 86 | 228672 | 6.79 | 8.15 | |
| MOTORHUIS DF 500 PRINTED | ||||
| 87 | 11056902 | 12.65 | 15.18 | |
| Vis à tête bombée 3,5 x 10 mm | ||||
| 88 | 219031 | 7.32 | 8.78 | |
| Module interrupteur | ||||
| 89 | 492779 | 16.09 | 19.31 | |
| Capuchon | ||||
| 90 | 465032 | 7.26 | 8.71 | |
| Joint torique | ||||
| 91 | 200911 | 5.74 | 6.89 | |
| AANSLAGHOEK DF 500 | ||||
| 92 | 10679826 | 7.92 | 9.50 | |
| Vis de serrage | ||||
| 93 | 469620 | 7.73 | 9.28 | |
| AANSLAG DF 500 R ET-BG | ||||
| 94 | 11155475 | 11.88 | 14.26 | |
| VERGRENDELKAP DFC 500 | ||||
| 95 | 11073388 | 5.11 | 6.13 | |
| Ressort de pression | ||||
| 96 | 436528 | 2.04 | 2.45 | |
| Goujon d'arrêt | ||||
| 97 | 701474 | 16.87 | 20.24 | |
| BUFFER DF 700 EQ | ||||
| 98 | 478994 | 1.37 | 1.64 | |
| Interrupteur à coulisse | ||||
| 99 | 446002 | 4.88 | 5.86 | |
| Circlips | ||||
| 100 | 401062 | 4.36 | 5.23 | |
| Roulement à billes à gorge profonde 6901 VV C3U 24 | ||||
| 101 | 10779006 | 12.83 | 15.40 | |
| GELEIDER DF 500 R ET-BG | ||||
| 102 | 11126516 | 399.78 | 479.74 | |
| Clé à fourche Sw 8 | ||||
| 105 | 401739 | 8.18 | 9.82 | |
| SPANHENDEL DF 500 R | ||||
| 112 | 10866442 | 22.87 | 27.44 | |
| Pince | ||||
| 114 | 498315 | 14.83 | 17.80 | |
| Indicateur DF 700 | ||||
| 116 | 10000925 | 6.34 | 7.61 | |
| Vis à tête bombée M4 x 12 | ||||
| 118 | 470216 | 5.94 | 7.13 | |
| Goujon fileté | ||||
| 119 | 401104 | 11.75 | 14.10 | |
| PEN DIN 8734 3M6 X 32 | ||||
| 120 | 10848932 | 12.01 | 14.41 | |
| VEERPLAAT DF 500 R | ||||
| 123 | 10884559 | 7.56 | 9.07 | |
| Vis à tête bombée | ||||
| 124 | 10016393 | 6.94 | 8.33 | |
| AFDEKPLAAT DF 500 R | ||||
| 125 | 10837571 | 7.56 | 9.07 | |
| VERGRENDELING DF 500 R | ||||
| 126 | 10862898 | 5.18 | 6.22 | |
| VERGRENDELING DF 500 R | ||||
| 127 | 10892043 | 5.18 | 6.22 | |
| DRUKVEER 0,50 X 5,00X 11,10X 3,50 | ||||
| 128 | 467680 | 1.66 | 1.99 | |
| AFSTANDSBUIS DF 500 TRANSPORTSICHERUN | ||||
| 133 | 10575293 | 5.76 | 6.91 | |
