Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 201427 ( CS50EBG )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

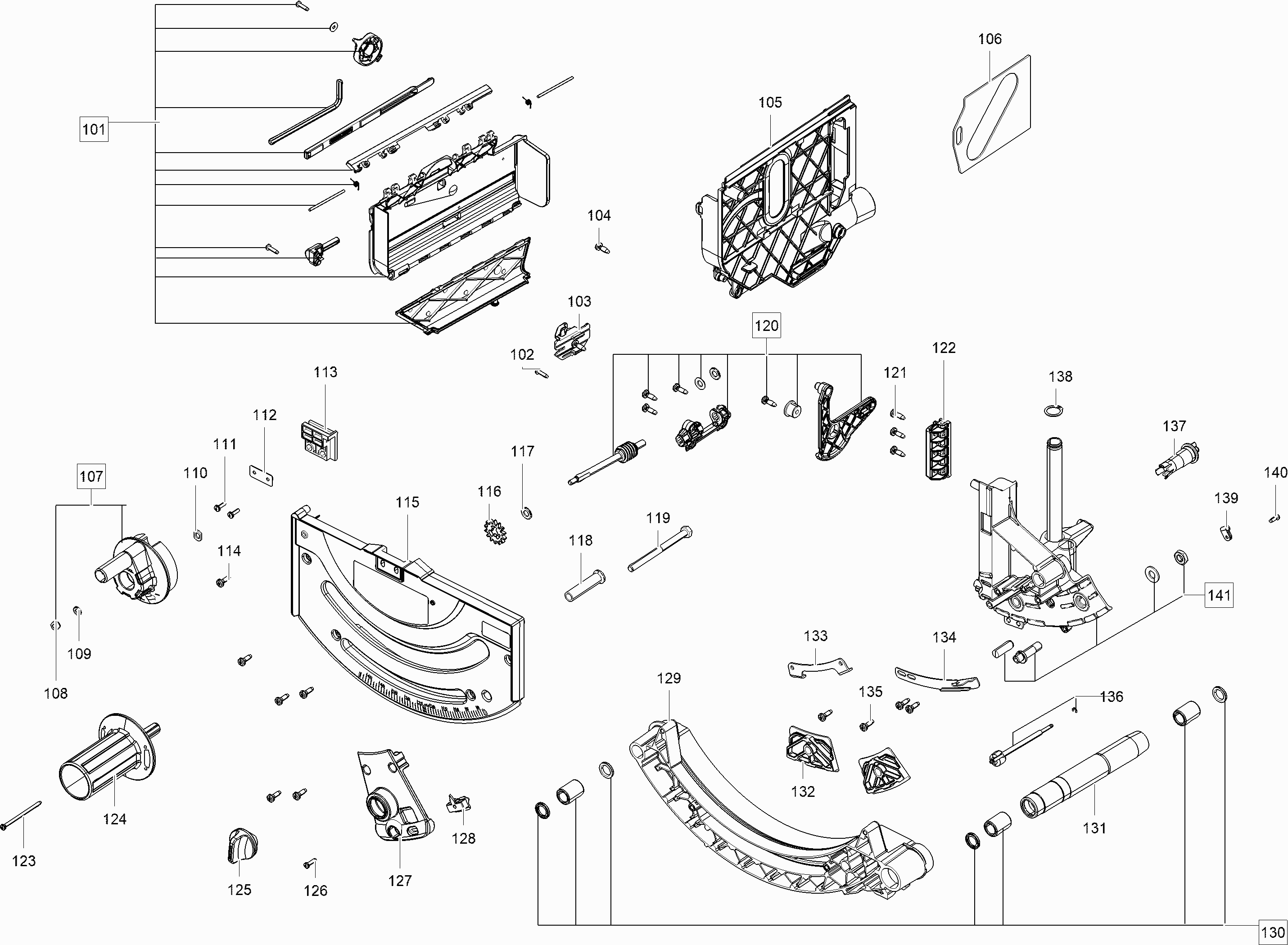

Dessins des Festool 201427 ( CS50EBG )
Liste de pièces de rechange des Festool 201427 ( CS50EBG )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis à tête cylindrique M8 x 16 | ||||
| 1 | 774346 | 1.39 | 1.67 | |
| Plaque de coin à refendre | ||||
| 2 | 463751 | 2.98 | 3.58 | |
| Couteau à refendre CS 50 EBG | ||||
| 3 | 10023701 | 45.50 | 54.60 | |
| Boîtier | ||||
| 4 | 470102 | 10.30 | 12.36 | |
| Vis | ||||
| 5 | 401038 | 1.39 | 1.67 | |
| Ressort de contact | ||||
| 6 | 469925 | 2.24 | 2.69 | |
| Poussoir | ||||
| 7 | 463934 | 1.39 | 1.67 | |
| Ressort de pression | ||||
| 8 | 463590 | 1.39 | 1.67 | |
| Ecrou de serrage | ||||
| 9 | 465326 | 54.45 | 65.34 | |
| Bride | ||||
| 10 | 463195 | 8.11 | 9.73 | |
| Vis | ||||
| 11 | 400709 | 1.39 | 1.67 | |
| Ressort de contact | ||||
| 12 | 466698 | 1.39 | 1.67 | |
| Couvercle de transmission | ||||
| 13 | 202487 | 27.22 | 32.66 | |
| Roulement rainuré à billes | ||||
| 14 | 401518 | 8.58 | 10.30 | |
| Vis à tête cylindrique | ||||
| 15 | 400735 | 1.39 | 1.67 | |
| Support de coin à refendre | ||||
| 16 | 492010 | 16.82 | 20.18 | |
| Ecrou hexagonal M8 | ||||
| 17 | 200719 | 1.39 | 1.67 | |
| Vis | ||||
| 18 | 400709 | 1.39 | 1.67 | |
| Plaque de Protection | ||||
| 19 | 10023706 | 3.30 | 3.96 | |
| Roulement rainuré à billes | ||||
| 20 | 789595 | 9.24 | 11.09 | |
| Circlips | ||||
| 21 | 401246 | 1.39 | 1.67 | |
| Arbre de transmission | ||||
| 22 | 465606 | 60.14 | 72.17 | |
| Joint | ||||
| 23 | 463990 | 2.11 | 2.53 | |
| Boîte de transmission | ||||
| 24 | 492321 | 84.58 | 101.50 | |
| Ressort de pression | ||||
| 25 | 463590 | 1.39 | 1.67 | |
| Ecrou hexagonal M8 | ||||
| 26 | 200719 | 1.39 | 1.67 | |
| Tôle de réglage | ||||
| 27 | 492307 | 13.79 | 16.55 | |
| Tôle-guide | ||||
| 28 | 463197 | 1.98 | 2.38 | |
| Vis | ||||
| 29 | 400709 | 1.39 | 1.67 | |
| Levier | ||||
| 30 | 470064 | 2.64 | 3.17 | |
| Serre-câble | ||||
| 31 | 761618 | 1.39 | 1.67 | |
| Vis à tête bombée 4,0 x 16 mm | ||||
| 32 | 228713 | 1.39 | 1.67 | |
| Contacteur miniature 230 V | ||||
| 33 | 463936 | 31.94 | 38.33 | |
| Joint | ||||
| 34 | 463933 | 2.30 | 2.76 | |
| Electronique | ||||
| 35 | 493626 | 138.42 | 166.10 | |
| Vis à tête bombée 4,0 x 16 mm | ||||
| 36 | 228713 | 1.39 | 1.67 | |
| CÂBLE AVEC CONNECTEUR 230V EU | ||||
| 37 | 10244897 | 24.32 | 29.18 | |
| Roulement rainuré à billes | ||||
| 38 | 401576 | 7.52 | 9.02 | |
| Vis à tête bombée 4,0 x 70 mm | ||||
| 39 | 442415 | 1.39 | 1.67 | |
| Circlips | ||||
| 40 | 200619 | 1.39 | 1.67 | |
| Ventilateur | ||||
| 41 | 463280 | 4.15 | 4.98 | |
| Déflecteur d'air | ||||
| 42 | 463512 | 2.45 | 2.94 | |
| ARMATURE 230V | ||||
| 43 | 205200 | 130.92 | 157.10 | |
| Roulement rainuré à billes | ||||
| 44 | 400626 | 5.35 | 6.42 | |
| Empilage de tôle d'inducteur 230v Eq / Ebq | ||||
| 45 | 491713 | 64.13 | 76.96 | |
| Carter de moteur | ||||
| 46 | 463199 | 11.22 | 13.46 | |
| Indicateur tachymétrique | ||||
| 47 | 493567 | 15.85 | 19.02 | |
| Résistance à coefficient de température positif | ||||
| 48 | 491722 | 19.79 | 23.75 | |
| Charbon (pair) 230v | ||||
| 49 | 491704 | 17.30 | 20.76 | |
| Vis à tête bombée 3,5 x 8 mm | ||||
| 50 | 219047 | 1.39 | 1.67 | |
| Vis | ||||
| 52 | 401038 | 1.39 | 1.67 | |
| Couvercle de boîtier | ||||
| 53 | 463200 | 8.26 | 9.91 | |
| Vis à tête bombée 4,0 x 16 mm | ||||
| 54 | 228713 | 1.39 | 1.67 | |
| SOUPAPE | ||||
| 101 | 10030844 | 41.87 | 50.24 | |
| Vis à tête bombée 4,0 x 16 mm | ||||
| 102 | 228713 | 1.39 | 1.67 | |
| Curseur | ||||
| 103 | 463350 | 3.36 | 4.03 | |
| Vis | ||||
| 104 | 400709 | 1.39 | 1.67 | |
| Bouchon | ||||
| 105 | 10023702 | 15.37 | 18.44 | |
| Protection AF-DW | ||||
| 106 | 463300 | 2.90 | 3.48 | |
| Manivelle | ||||
| 107 | 488159 | 16.58 | 19.90 | |
| Ecrou hexagonal M6 | ||||
| 108 | 228541 | 1.39 | 1.67 | |
| Disque 6,4 mm | ||||
| 109 | 200578 | 1.39 | 1.67 | |
| Disque | ||||
| 110 | 447790 | 1.39 | 1.67 | |
| Vis à tête bombée M4 x 14 | ||||
| 111 | 445566 | 1.39 | 1.67 | |
| Tôle | ||||
| 112 | 463299 | 1.39 | 1.67 | |
| Palier-support | ||||
| 113 | 465449 | 9.31 | 11.17 | |
| Vis | ||||
| 114 | 400709 | 1.39 | 1.67 | |
| Restrictor TSC 55 | ||||
| 115 | 10023855 | 24.44 | 29.33 | |
| Roue dentée | ||||
| 116 | 463179 | 7.13 | 8.56 | |
| Disque 8,4 mm | ||||
| 117 | 200579 | 1.39 | 1.67 | |
| Douille | ||||
| 118 | 463400 | 10.73 | 12.88 | |
| Vis à six pans M8 x 110 | ||||
| 119 | 400734 | 1.39 | 1.67 | |
| Réglage en profondeur | ||||
| 120 | 492253 | 31.10 | 37.32 | |
| Vis | ||||
| 121 | 400709 | 1.39 | 1.67 | |
| Rail de guidage | ||||
| 122 | 463189 | 1.72 | 2.06 | |
| Vis à tête bombée 4,0 x 70 mm | ||||
| 123 | 442415 | 1.39 | 1.67 | |
| Poignée tournante | ||||
| 124 | 463178 | 9.96 | 11.95 | |
| Bouton tournant M8 | ||||
| 125 | 483162 | 5.41 | 6.49 | |
| Vis à tête bombée 4,0 x 16 mm | ||||
| 126 | 228713 | 1.39 | 1.67 | |
| Cache | ||||
| 127 | 491925 | 8.52 | 10.22 | |
| Indicateur | ||||
| 128 | 463181 | 1.72 | 2.06 | |
| Support | ||||
| 129 | 202485 | 94.98 | 113.98 | |
| Coussinet | ||||
| 130 | 492251 | 75.38 | 90.46 | |
| Tube de guidage CS 50 EB | ||||
| 131 | 202486 | 42.83 | 51.40 | |
| Nutenstein | ||||
| 132 | 463176 | 2.11 | 2.53 | |
| Plaque de serrage | ||||
| 133 | 463251 | 2.38 | 2.86 | |
| Butée de fin de course | ||||
| 134 | 463281 | 4.30 | 5.16 | |
| Vis | ||||
| 135 | 400709 | 1.39 | 1.67 | |
| Poussoir | ||||
| 136 | 492248 | 20.69 | 24.83 | |
| Fermeture | ||||
| 137 | 463725 | 3.24 | 3.89 | |
| Circlips | ||||
| 138 | 400788 | 1.39 | 1.67 | |
| Pince | ||||
| 139 | 458614 | 1.39 | 1.67 | |
| Vis à tête bombée 4,0 x 12 mm | ||||
| 140 | 400691 | 1.39 | 1.67 | |
| Segment inclinable | ||||
| 141 | 492322 | 103.21 | 123.85 | |
| Disque | ||||
| 201 | 222490 | 1.39 | 1.67 | |
| Amortisseur | ||||
| 202 | 491760 | 33.28 | 39.94 | |
| Jambe CS 50 EBG | ||||
| 203 | 10030845 | 113.86 | 136.63 | |
| Module interrupteur | ||||
| 204 | 492274 | 54.09 | 64.91 | |
| Ressort de pression | ||||
| 205 | 463590 | 1.39 | 1.67 | |
| Mécanique de commutation | ||||
| 206 | 492117 | 6.60 | 7.92 | |
| Poignée | ||||
| 207 | 492250 | 15.00 | 18.00 | |
| Bouton-poussoir | ||||
| 208 | 463673 | 1.39 | 1.67 | |
| Tuyau CS 50 EBG | ||||
| 209 | 10023867 | 52.88 | 63.46 | |
| CABLE DE TRAÎNEE CS 70 | ||||
| 210 | 10176889 | 47.19 | 56.63 | |
| Coulisse | ||||
| 211 | 463918 | 12.83 | 15.40 | |
| Système de fixation | ||||
| 212 | 204745 | 8.05 | 9.66 | |
| Circlips | ||||
| 213 | 200352 | 1.39 | 1.67 | |
| Bride | ||||
| 214 | 463260 | 4.88 | 5.86 | |
| Vis | ||||
| 215 | 400709 | 1.39 | 1.67 | |
| Tôle | ||||
| 216 | 464030 | 1.72 | 2.06 | |
| Ressort de traction | ||||
| 217 | 464031 | 3.30 | 3.96 | |
| Roue | ||||
| 218 | 766488 | 19.48 | 23.38 | |
| Boulon | ||||
| 219 | 10024062 | 2.26 | 2.71 | |
| Circlips | ||||
| 220 | 615477 | 1.39 | 1.67 | |
| Support | ||||
| 221 | 10024831 | 2.26 | 2.71 | |
| Ecrou M8 | ||||
| 222 | 618497 | 1.39 | 1.67 | |
| Pied en caoutchouc | ||||
| 223 | 465163 | 3.30 | 3.96 | |
| Disque 8,4 mm | ||||
| 224 | 200579 | 1.39 | 1.67 | |
| Boulon à tête hexagonale DIN933 M5x12 8.8 A3F | ||||
| 225 | 10029228 | 1.39 | 1.67 | |
| VIS C M4X34 | ||||
| 226 | 10023530 | 1.39 | 1.67 | |
| Jambe CS 50 EBG | ||||
| 227 | 10020001 | 11.69 | 14.03 | |
| Jambe CS 50 EBG | ||||
| 228 | 10020002 | 11.69 | 14.03 | |
| Partie supérieure de poignée | ||||
| 229 | 447534 | 1.78 | 2.14 | |
| Ecrou hexagonal M8 | ||||
| 230 | 200735 | 1.39 | 1.67 | |
| Partie inférieure de poignée | ||||
| 231 | 492148 | 4.36 | 5.23 | |
| Vis à six pans | ||||
| 232 | 464713 | 1.39 | 1.67 | |
| Pied pliant CS 50 ET-BG | ||||
| 233 | 10703045 | 90.27 | 108.32 | |
| Pied rabattable | ||||
| 233 | 10198251 | 89.66 | 107.59 | |
| Courbe de réglage | ||||
| 234 | 448178 | 2.51 | 3.01 | |
| Pied réglable | ||||
| 235 | 465883 | 13.07 | 15.68 | |
| BOUTON ROTATIF ET-BG CS50/70 | ||||
| 236 | 10494664 | 2.77 | 3.32 | |
| Paroi latérale | ||||
| 301 | 463205 | 98.86 | 118.63 | |
| Insert de table CS 70 ET-BG | ||||
| 302 | 10045447 | 52.15 | 62.58 | |
| Verrouillage demi-tour | ||||
| 303 | 492257 | 17.67 | 21.20 | |
| Ressort | ||||
| 304 | 492259 | 13.07 | 15.68 | |
| Axe CS 50 ET-BG | ||||
| 305 | 10711272 | 47.67 | 57.20 | |
| Plaque de base CS 50 EBG ET-BG | ||||
| 306 | 10703146 | 68.12 | 81.74 | |
| Ressort | ||||
| 307 | 492258 | 12.95 | 15.54 | |
| Vis à tête bombée 4,0 x 12 mm | ||||
| 308 | 400691 | 1.39 | 1.67 | |
| Palier en tôle | ||||
| 309 | 448236 | 2.11 | 2.53 | |
| Vis à tête bombée 4,0 x 12 mm | ||||
| 310 | 219071 | 1.39 | 1.67 | |
| Pince à chaussures | ||||
| 311 | 467630 | 1.39 | 1.67 | |
| Vis à tête bombée | ||||
| 312 | 401137 | 1.39 | 1.67 | |
| Autocollant | ||||
| 313 | 463724 | 3.82 | 4.58 | |
| Portail CS 50 | ||||
| 314 | 10029970 | 89.90 | 107.88 | |
| Système de fixation | ||||
| 315 | 492262 | 13.55 | 16.26 | |
| PIED CAOUTCHOUC | ||||
| 316 | 204747 | 30.49 | 36.59 | |
| Garde-boue CS 50 EBG | ||||
| 318 | 10024406 | 18.39 | 22.07 | |
| Ressort de traction | ||||
| 319 | 465456 | 11.28 | 13.54 | |
| GUIDE | ||||
| 320 | 10018211 | 1.92 | 2.30 | |
| Echelle graduée | ||||
| 321 | 492256 | 26.02 | 31.22 | |
| Ressort | ||||
| 322 | 10030842 | 9.58 | 11.50 | |
| Interrupteur | ||||
| 323 | 10030843 | 54.09 | 64.91 | |
| Douille | ||||
| 324 | 464027 | 1.85 | 2.22 | |
| Amortisseur | ||||
| 325 | 465528 | 2.64 | 3.17 | |
| Douille | ||||
| 326 | 464028 | 2.04 | 2.45 | |
| Rondelle ressort | ||||
| 327 | 832605 | 1.39 | 1.67 | |
| BANDE | ||||
| 701 | 465145 | 1.66 | 1.99 | |
| SAC DE TRANSPORT CS 50 EBG | ||||
| 702 | 10032097 | 27.83 | 33.40 | |
| Vis à tête bombée M6 x 40 | ||||
| 703 | 228534 | 1.39 | 1.67 | |
| Douille d'écartement | ||||
| 704 | 448066 | 8.52 | 10.22 | |
| Vis M6 x 12 | ||||
| 705 | 449888 | 1.39 | 1.67 | |
| Poignée | ||||
| 706 | 487893 | 7.66 | 9.19 | |
| Griffe de serrage CS 70 | ||||
| 707 | 10031568 | 14.16 | 16.99 | |
| Douille 6 x 36 mm | ||||
| 708 | 400289 | 1.39 | 1.67 | |
| Ressort de pression | ||||
| 709 | 448064 | 1.85 | 2.22 | |
| SERRE CABLE | ||||
| 710 | 204748 | 38.36 | 46.03 | |
| Disque 6,4 mm | ||||
| 711 | 228546 | 1.39 | 1.67 | |
| Bouton tournant M6 | ||||
| 712 | 483350 | 6.67 | 8.00 | |
| Support | ||||
| 713 | 489181 | 26.86 | 32.23 | |
| Bouton tournant | ||||
| 714 | 440713 | 2.71 | 3.25 | |
| Tige filetée | ||||
| 715 | 464525 | 1.39 | 1.67 | |
| Disque 6,4 mm | ||||
| 716 | 228546 | 1.39 | 1.67 | |
| Bouton tournant | ||||
| 717 | 487755 | 8.45 | 10.14 | |
| Disque | ||||
| 718 | 448471 | 3.30 | 3.96 | |
| Vis à tête fraisée M4 x 8 | ||||
| 719 | 219043 | 1.39 | 1.67 | |
| Vis à tête cylindrique | ||||
| 720 | 448065 | 4.03 | 4.84 | |
| Echelle graduée | ||||
| 721 | 488156 | 21.78 | 26.14 | |
| Section pivotante CS 70 EB ET-BG | ||||
| 722 | 10699976 | 43.56 | 52.27 | |
| Segment inclinable | ||||
| 722 | 448014 | 30.13 | 36.16 | |
| Douille 5 x 12 mm | ||||
| 723 | 228692 | 1.39 | 1.67 | |
| Plaque de serrage CS 50 EB | ||||
| 724 | 10023711 | 4.68 | 5.62 | |
| Profil guide CS 50 ET-BG | ||||
| 725 | 10703140 | 30.37 | 36.44 | |
| Profile d'arrêt CS 50 ET-BG | ||||
| 726 | 10703085 | 37.15 | 44.58 | |
| Profil d'arrêt CS 50 EB | ||||
| 726 | 10023710 | 35.21 | 42.25 | |
| Pièce en Y | ||||
| 727 | 450575 | 24.68 | 29.62 | |
| Tuyau Ø 27 x 2 M | ||||
| 728 | 459250 | 43.44 | 52.13 | |
| Tuyau Ø 36 x 1,5 m | ||||
| 729 | 459251 | 43.44 | 52.13 | |
| Pas d'informations disponibles, non commandable | ||||
| 730 | 202346 | |||
| Manchon de raccordement à baïonnette antistatique | ||||
| 731 | 452358 | 25.29 | 30.35 | |
| Glissière CS 70 EB | ||||
| 732 | 10023700 | 8.98 | 10.78 | |
| Dispositif de sécurité CS 50 EBG | ||||
| 733 | 10023759 | 49.37 | 59.24 | |
| Pince | ||||
| 734 | 450158 | 1.85 | 2.22 | |
| Pièce de glissement CS 70 LA | ||||
| 735 | 450031 | 4.22 | 5.06 | |
| Vis à tête bombée PT-4,0x20-KT15 | ||||
| 736 | 228567 | 1.39 | 1.67 | |
