Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 494836 (CMS-OF)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

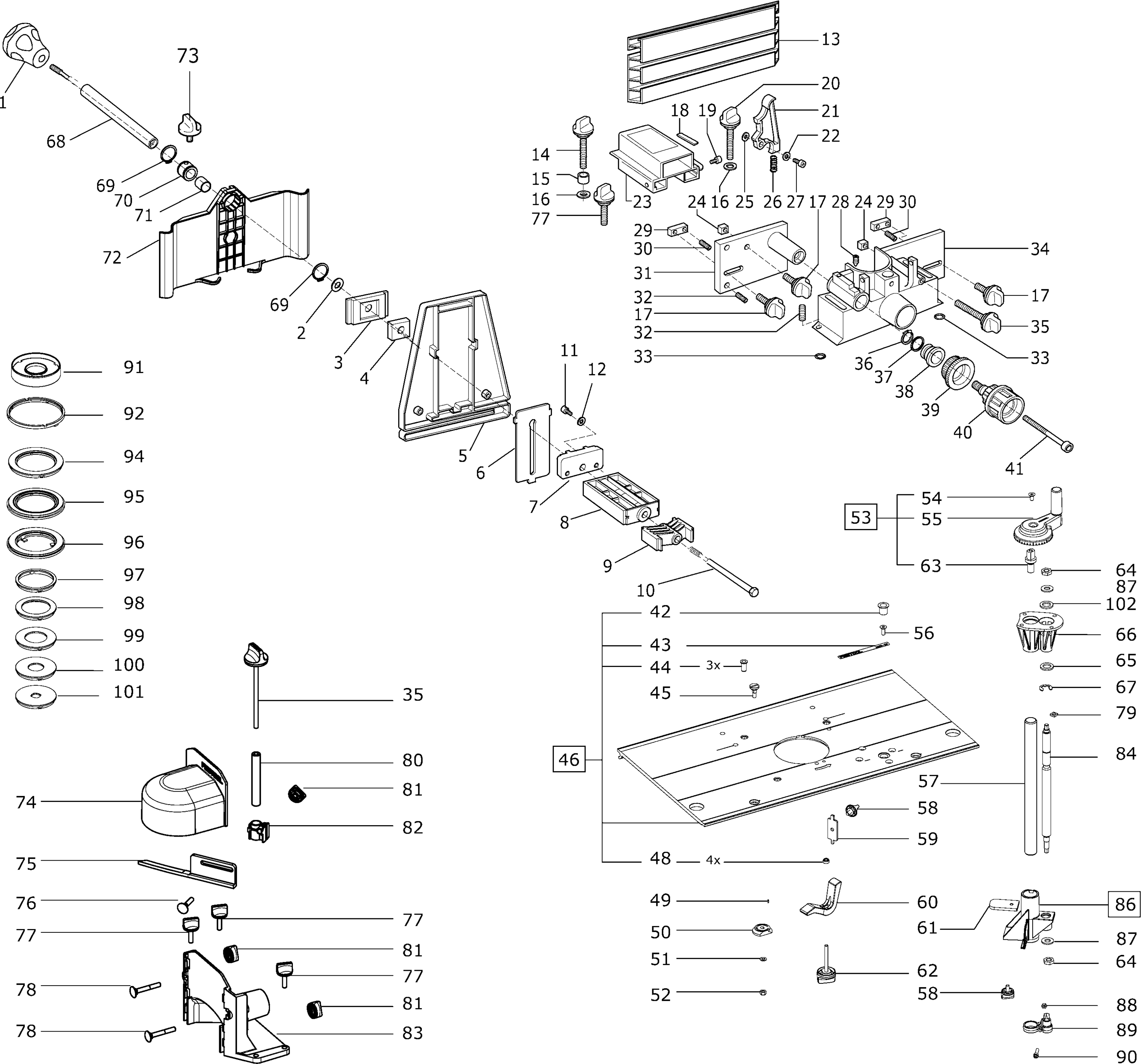

Dessins des Festool 494836 (CMS-OF)
Liste de pièces de rechange des Festool 494836 (CMS-OF)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Poignée | ||||
| 1 | 487555 | 7.78 | 9.34 | |
| Disque 8,4 mm | ||||
| 2 | 219049 | 1.51 | 1.81 | |
| Pièce de tête | ||||
| 3 | 457150 | 5.62 | 6.74 | |
| Pièce de pression | ||||
| 4 | 443148 | 1.87 | 2.24 | |
| Pièce de pression | ||||
| 5 | 442771 | 26.86 | 32.23 | |
| Cache | ||||
| 6 | 457859 | 12.80 | 15.36 | |
| Plateau | ||||
| 7 | 457151 | 5.62 | 6.74 | |
| Pièce de guidage | ||||
| 8 | 442772 | 6.34 | 7.61 | |
| Pièce de serrage | ||||
| 9 | 442754 | 4.90 | 5.88 | |
| Vis | ||||
| 10 | 496214 | 41.14 | 49.37 | |
| Vis à tête bombée 4,0 x 12 mm | ||||
| 11 | 219071 | 1.51 | 1.81 | |
| Disque 4,3 mm | ||||
| 12 | 200576 | 1.51 | 1.81 | |
| Règle | ||||
| 13 | 463100 | 50.70 | 60.84 | |
| Bouton tournant M6 x 95 | ||||
| 14 | 485666 | 8.78 | 10.54 | |
| Douille d'écartement | ||||
| 15 | 442202 | 5.11 | 6.13 | |
| Disque 6,4 mm | ||||
| 16 | 228546 | 1.51 | 1.81 | |
| Bouton rotatif CS 70 | ||||
| 17 | 10734068 | 2.18 | 2.62 | |
| Support | ||||
| 18 | 436021 | 1.51 | 1.81 | |
| Vis sans tête à téton fileté M5 x 8 | ||||
| 19 | 228765 | 1.51 | 1.81 | |
| Bouton tournant M6 x 70 | ||||
| 20 | 485665 | 8.42 | 10.10 | |
| Doigt | ||||
| 21 | 442777 | 1.58 | 1.90 | |
| Disque 4,3 mm | ||||
| 22 | 228542 | 1.51 | 1.81 | |
| Capot | ||||
| 23 | 486331 | 78.17 | 93.80 | |
| Ecrou | ||||
| 24 | 442207 | 4.03 | 4.84 | |
| Disque 6,4 mm | ||||
| 25 | 200578 | 1.51 | 1.81 | |
| Ressort de pression | ||||
| 26 | 216897 | 1.94 | 2.33 | |
| Vis à tête bombée M4 x 8 | ||||
| 27 | 203806 | 1.51 | 1.81 | |
| Goujon fileté M6 x 8 | ||||
| 28 | 772439 | 1.51 | 1.81 | |
| Ecrou | ||||
| 29 | 466335 | 7.99 | 9.59 | |
| Goujon fileté M6 x 12 | ||||
| 30 | 442597 | 1.51 | 1.81 | |
| Plateau | ||||
| 31 | 10012647 | 60.86 | 73.03 | |
| Goujon fileté M8 x 10 | ||||
| 32 | 400618 | 1.51 | 1.81 | |
| Joint torique 5 x 2 mm | ||||
| 33 | 204551 | 1.51 | 1.81 | |
| Boîtier | ||||
| 34 | 486654 | 138.06 | 165.67 | |
| Bouton tournant M6 x 111 | ||||
| 35 | 485667 | 7.92 | 9.50 | |
| Circlips | ||||
| 36 | 200352 | 1.51 | 1.81 | |
| Rondelle d'ajustage 20 x 28 x 1,5 mm | ||||
| 37 | 228760 | 1.51 | 1.81 | |
| Douille | ||||
| 38 | 442204 | 20.21 | 24.25 | |
| Bague graduée | ||||
| 39 | 442203 | 6.55 | 7.86 | |
| Molette | ||||
| 40 | 10465965 | 82.04 | 98.45 | |
| Vis à tête cylindrique M6 x 90 | ||||
| 41 | 228764 | 1.51 | 1.81 | |
| Douille | ||||
| 42 | 473748 | 10.87 | 13.04 | |
| Plus disponible, pas de remplacement | ||||
| 43 | 473804 | |||
| Adaptateur CMS-OF | ||||
| 44 | 10004928 | 5.04 | 6.05 | |
| Boulon | ||||
| 45 | 437177 | 24.20 | 29.04 | |
| Plus disponible, pas de remplacement | ||||
| 46 | 495303 | |||
| Ecrou à insertion | ||||
| 48 | 455808 | 1.51 | 1.81 | |
| Goupille élastique 2 x 8 mm | ||||
| 49 | 227448 | 1.51 | 1.81 | |
| Verrouillage demi-tour | ||||
| 50 | 437176 | 2.16 | 2.59 | |
| Disque 6,4 mm | ||||
| 51 | 200578 | 1.51 | 1.81 | |
| Ecrou hexagonal M6 | ||||
| 52 | 228541 | 1.51 | 1.81 | |
| Manivelle | ||||
| 53 | 495304 | 47.67 | 57.20 | |
| Vis à tête fraisée M6 x 12 | ||||
| 54 | 401022 | 1.51 | 1.81 | |
| Manivelle | ||||
| 55 | 495095 | 10.08 | 12.10 | |
| Vis à tête fraisée M6 x 16 | ||||
| 56 | 400990 | 1.51 | 1.81 | |
| Colonne | ||||
| 57 | 473331 | 28.31 | 33.97 | |
| Bouton tournant | ||||
| 58 | 436195 | 1.80 | 2.16 | |
| Tôle de réglage | ||||
| 59 | 473344 | 6.26 | 7.51 | |
| Griffe de serrage | ||||
| 60 | 473323 | 11.35 | 13.62 | |
| Tôle de guidage | ||||
| 61 | 473343 | 8.42 | 10.10 | |
| Bouton tournant | ||||
| 62 | 494878 | 2.38 | 2.86 | |
| Vilebrequin | ||||
| 63 | 473547 | 27.23 | 32.68 | |
| Ecrou hexagonal M10 | ||||
| 64 | 401020 | 4.10 | 4.92 | |
| Disque | ||||
| 65 | 400991 | 1.51 | 1.81 | |
| Collerette de coussinet | ||||
| 66 | 473334 | 6.70 | 8.04 | |
| Rondelle frein | ||||
| 67 | 400992 | 1.51 | 1.81 | |
| Tube | ||||
| 68 | 465522 | 25.17 | 30.20 | |
| Circlips | ||||
| 69 | 400636 | 1.51 | 1.81 | |
| Douille | ||||
| 70 | 465524 | 14.88 | 17.86 | |
| Douille | ||||
| 71 | 471691 | 10.66 | 12.79 | |
| Protection | ||||
| 72 | 464655 | 13.13 | 15.76 | |
| Bouton tournant | ||||
| 73 | 482110 | 2.38 | 2.86 | |
| Capot | ||||
| 74 | 472932 | 8.64 | 10.37 | |
| Barre de butée | ||||
| 75 | 473324 | 3.82 | 4.58 | |
| Vis à tête bombée M6 x 30 | ||||
| 76 | 771793 | 1.51 | 1.81 | |
| Bouton tournant M6 | ||||
| 77 | 486243 | 2.38 | 2.86 | |
| Vis à tête bombée M6 x 40 | ||||
| 78 | 228534 | 1.51 | 1.81 | |
| Ecrou carré M6 | ||||
| 79 | 452453 | 1.51 | 1.81 | |
| Tube de guidage | ||||
| 80 | 473325 | 9.94 | 11.93 | |
| Bouton tournant M6 | ||||
| 81 | 440712 | 2.88 | 3.46 | |
| Pince | ||||
| 82 | 473326 | 1.66 | 1.99 | |
| Raccord d'aspiration | ||||
| 83 | 472933 | 15.37 | 18.44 | |
| Broche | ||||
| 84 | 473746 | 49.37 | 59.24 | |
| Chariot | ||||
| 86 | 495553 | 35.94 | 43.13 | |
| Disque | ||||
| 87 | 401016 | 1.51 | 1.81 | |
| Ecrou hexagonal M5 | ||||
| 88 | 200717 | 1.51 | 1.81 | |
| Pont | ||||
| 89 | 474458 | 2.09 | 2.51 | |
| Vis à tête cylindrique DIN 912-M5x18-8.8 | ||||
| 90 | 202824 | 1.51 | 1.81 | |
| Capot protecteur | ||||
| 91 | 473449 | 9.29 | 11.15 | |
| Bague de centrage | ||||
| 92 | 473808 | 5.90 | 7.08 | |
| Cache | ||||
| 94 | 473812 | 5.90 | 7.08 | |
| Bague de centrage | ||||
| 95 | 473809 | 7.42 | 8.90 | |
| Bague de centrage | ||||
| 96 | 473810 | 6.62 | 7.94 | |
| Cache | ||||
| 97 | 469881 | 4.61 | 5.53 | |
| Cache | ||||
| 98 | 469882 | 6.77 | 8.12 | |
| Cache | ||||
| 99 | 469883 | 5.04 | 6.05 | |
| Cache | ||||
| 100 | 469884 | 5.26 | 6.31 | |
| Cache | ||||
| 101 | 469885 | 5.33 | 6.40 | |
| Palier | ||||
| 102 | 475635 | 3.67 | 4.40 | |
