Dessins techniques et pièces de rechange Festool AXP 132 E

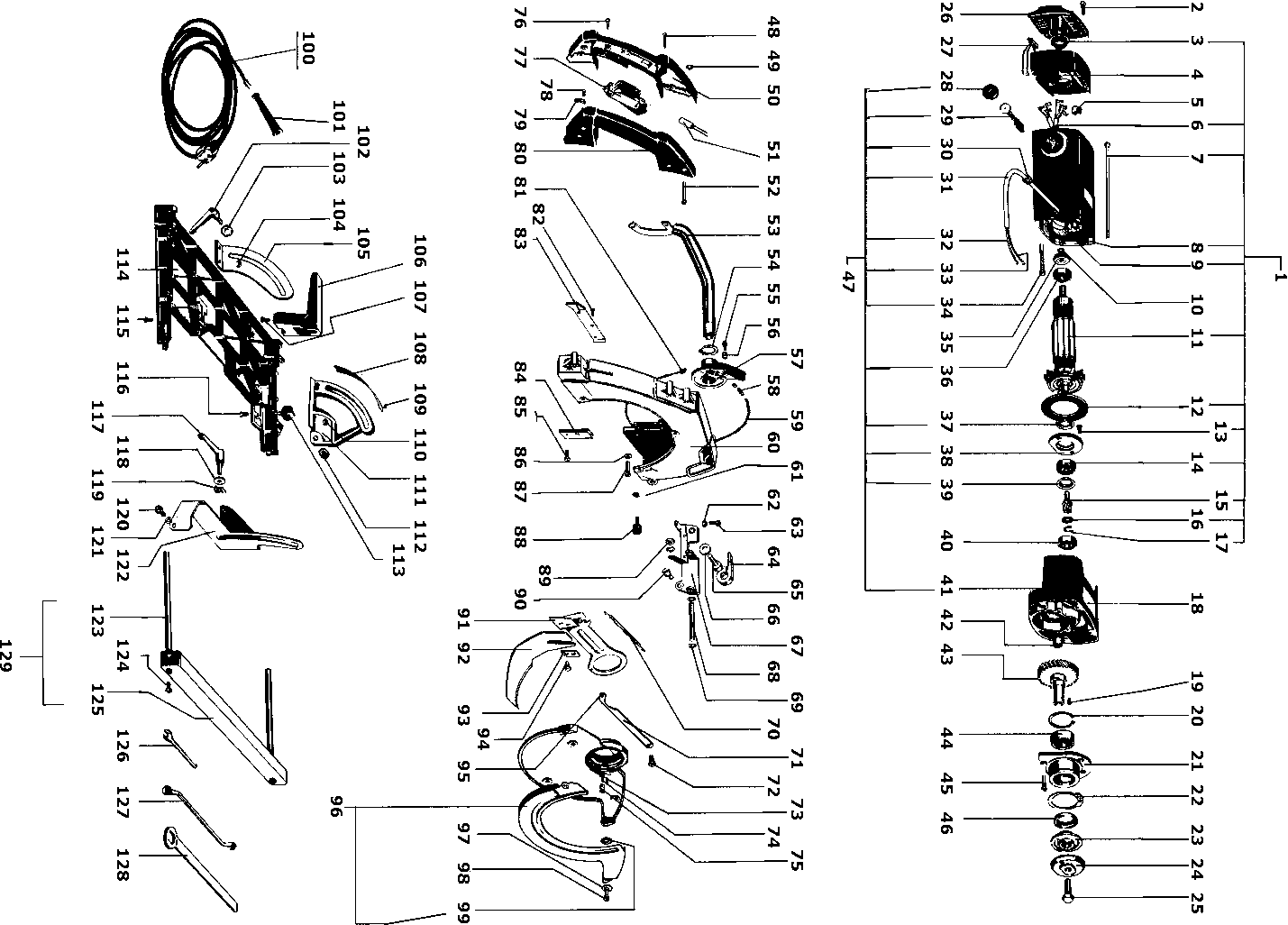

La référence 691102 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des FESTOOL AXP 132 E
Liste de pièces de rechange des Festool AXP 132 E
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Commande impossible | ||||
| 1 | xxx | Commande impossible | ||
| Vis à tête bombée M5 x 50 | ||||
| 2 | 774569 | Vis à tête bombée M5 x 50 | € 0.87 | |
| Bague de palier | ||||
| 3 | 714550 | Bague de palier | € 4.22 | |
| Electronique de régulation | ||||
| 4 | 624329 | Electronique de régulation | € 130.09 | |
| Douille isolante | ||||
| 5 | 781280 | Douille isolante | € 0.87 | |
| Tuyau isolant | ||||
| 6 | 714570 | Tuyau isolant | € 0.87 | |
| Commande impossible | ||||
| 7 | xxx | Commande impossible | ||
| Carter de moteur | ||||
| 8 | 766971 | Carter de moteur | € 141.98 | |
| Circlips | ||||
| 10 | 203270 | Circlips | € 0.87 | |
| Induit | ||||
| 11 | 631811 | Induit | € 188.48 | |
| Déflecteur d'air | ||||
| 12 | 714445 | Déflecteur d'air | € 9.41 | |
| Vis à tête fraisée M5 x 16 | ||||
| 13 | 414417 | Vis à tête fraisée M5 x 16 | € 0.87 | |
| Roulement rainuré à billes | ||||
| 14 | 789775 | Roulement rainuré à billes | € 7.16 | |
| Pignon | ||||
| 15 | 457301 | Pignon | € 30.84 | |
| Rondelle d'ajustage | ||||
| 16 | 437811 | Rondelle d'ajustage | € 0.87 | |
| Commande impossible | ||||
| 17 | xxx | Commande impossible | ||
| Commande impossible | ||||
| 18 | xxx | Commande impossible | ||
| Clavette | ||||
| 19 | 714489 | Clavette | € 0.92 | |
| Circlips | ||||
| 20 | 200635 | Circlips | € 2.17 | |
| Bride de transmission | ||||
| 21 | 442537 | Bride de transmission | € 102.57 | |
| Circlips | ||||
| 22 | 771407 | Circlips | € 2.60 | |
| Bride | ||||
| 23 | 611138 | Bride | € 63.55 | |
| Bride extérieure | ||||
| 24 | 714534 | Bride extérieure | € 34.12 | |
| Vis à six pans M12 x 30 | ||||
| 25 | 772660 | Vis à six pans M12 x 30 | € 0.92 | |
| Capot | ||||
| 26 | 624725 | Capot | € 8.37 | |
| Corps de bobine | ||||
| 27 | 482596 | Corps de bobine | € 32.43 | |
| Porte-balai de charbon Capot Uni | ||||
| 28 | 298522 | Porte-balai de charbon Capot Uni | € 1.61 | |
| Jeu de charbons | ||||
| 29 | 627029 | Jeu de charbons | € 35.16 | |
| Manchon | ||||
| 30 | 780598 | Manchon | € 1.10 | |
| Tuyau isolant | ||||
| 31 | 714453 | Tuyau isolant | € 0.92 | |
| Commande impossible | ||||
| 32 | xxx | Commande impossible | ||
| Commande impossible | ||||
| 33 | xxx | Commande impossible | ||
| Vis à tête cylindrique M5 x 88 | ||||
| 34 | 770429 | Vis à tête cylindrique M5 x 88 | € 1.21 | |
| Bague magnétique | ||||
| 35 | 483333 | Bague magnétique | € 4.96 | |
| Palier | ||||
| 36 | 617587 | Palier | € 5.08 | |
| Bague d'étanchéité | ||||
| 37 | 298468 | Bague d'étanchéité | € 5.88 | |
| Capot | ||||
| 38 | 714563 | Capot | € 16.52 | |
| Douille d'étanchéité | ||||
| 39 | 714442 | Douille d'étanchéité | € 10.85 | |
| Roulement rainuré à billes | ||||
| 40 | 789573 | Roulement rainuré à billes | € 5.76 | |
| Boîte de transmission | ||||
| 41 | 764287 | Boîte de transmission | € 81.68 | |
| Douille à aiguilles | ||||
| 42 | 410229 | Douille à aiguilles | € 6.86 | |
| Broche | ||||
| 43 | 10004415 | Broche | € 77.16 | |
| Roulements à billes | ||||
| 44 | 228701 | Roulements à billes | € 86.32 | |
| Vis à tête cylindrique M5 x 20 | ||||
| 45 | 203810 | Vis à tête cylindrique M5 x 20 | € 0.87 | |
| Bague d'étanchéité | ||||
| 46 | 780395 | Bague d'étanchéité | € 20.84 | |
| Vis 4 x 30 mm | ||||
| 48 | 625549 | Vis 4 x 30 mm | € 0.87 | |
| Ecrou hexagonal M5 | ||||
| 49 | 200717 | Ecrou hexagonal M5 | € 0.87 | |
| Poignée | ||||
| 50 | 624295 | Poignée | € 6.28 | |
| Condensateur | ||||
| 51 | 411599 | Condensateur | € 7.01 | |
| Vis à tête bombée M5 x 40 | ||||
| 52 | 203740 | Vis à tête bombée M5 x 40 | € 0.87 | |
| Tube | ||||
| 53 | 611106 | Tube | € 65.74 | |
| Circlips | ||||
| 54 | 200474 | Circlips | € 0.87 | |
| Vis à tête cylindrique M3 x 8 | ||||
| 55 | 200521 | Vis à tête cylindrique M3 x 8 | € 0.87 | |
| Pièce de serrage | ||||
| 56 | 714537 | Pièce de serrage | € 3.27 | |
| Levier d'ouverture du couvercle | ||||
| 57 | 624297 | Levier d'ouverture du couvercle | € 7.84 | |
| Ressort de pression | ||||
| 58 | 201149 | Ressort de pression | € 2.42 | |
| Corde | ||||
| 59 | 611139 | Corde | € 10.59 | |
| Capot | ||||
| 60 | 624303 | Capot | € 264.92 | |
| Commande impossible | ||||
| 61 | xxx | Commande impossible | ||
| Ecrou hexagonal M5 | ||||
| 62 | 200717 | Ecrou hexagonal M5 | € 0.87 | |
| Vis à tête cylindrique M5 x 20 | ||||
| 63 | 212501 | Vis à tête cylindrique M5 x 20 | € 0.87 | |
| Levier | ||||
| 64 | 638405 | Levier | € 68.72 | |
| Levier | ||||
| 65 | 638405 | Levier | € 68.72 | |
| Disque 8,4 mm | ||||
| 66 | 219049 | Disque 8,4 mm | € 0.87 | |
| Palier en tôle | ||||
| 67 | 611102 | Palier en tôle | € 25.49 | |
| Vis de palier | ||||
| 68 | 714455 | Vis de palier | € 4.84 | |
| Circlips | ||||
| 69 | 200618 | Circlips | € 0.87 | |
| Ressort de traction | ||||
| 70 | 714562 | Ressort de traction | € 7.26 | |
| Bras basculant | ||||
| 71 | 714413 | Bras basculant | € 6.05 | |
| Vis à tête cylindrique M5 x 6 | ||||
| 72 | 772529 | Vis à tête cylindrique M5 x 6 | € 1.21 | |
| Capot de protection pendulaire | ||||
| 73 | 764285 | Capot de protection pendulaire | € 106.29 | |
| Vis à tête cylindrique M3 x 12 | ||||
| 74 | 206935 | Vis à tête cylindrique M3 x 12 | € 0.87 | |
| Broche de serrage | ||||
| 75 | 714538 | Broche de serrage | € 6.57 | |
| Vis 4 x 25 mm | ||||
| 76 | 625545 | Vis 4 x 25 mm | € 0.87 | |
| Interrupteur | ||||
| 77 | 624292 | Interrupteur | € 32.78 | |
| Vis à tête bombée 3,5 x 14 mm | ||||
| 78 | 228584 | Vis à tête bombée 3,5 x 14 mm | € 0.87 | |
| Pont 110-120v | ||||
| 79 | 431899 | Pont 110-120v | € 0.87 | |
| Poignée | ||||
| 80 | 624294 | Poignée | € 6.28 | |
| Douille d'extrémité | ||||
| 81 | 714593 | Douille d'extrémité | € 0.87 | |
| Tôle | ||||
| 83 | 714417 | Tôle | € 10.21 | |
| Guide | ||||
| 84 | 714502 | Guide | € 18.23 | |
| Vis à tête bombée M5 x 10 | ||||
| 85 | 228508 | Vis à tête bombée M5 x 10 | € 0.87 | |
| Rondelle-ressort | ||||
| 86 | 771016 | Rondelle-ressort | € 0.87 | |
| Vis à tête bombée M5 x 20 Din 7985 | ||||
| 87 | 774568 | Vis à tête bombée M5 x 20 Din 7985 | € 0.87 | |
| Tampon | ||||
| 88 | 714599 | Tampon | € 4.22 | |
| Ecrou M5 | ||||
| 89 | 625175 | Ecrou M5 | € 0.87 | |
| Vis | ||||
| 90 | 714485 | Vis | € 5.76 | |
| Support de coin à refendre | ||||
| 91 | 611123 | Support de coin à refendre | € 26.62 | |
| Guide-lame | ||||
| 92 | 714514 | Guide-lame | € 45.71 | |
| Tôle | ||||
| 93 | 443139 | Tôle | € 2.42 | |
| Vis | ||||
| 94 | 638416 | Vis | € 0.92 | |
| Rivet à tête fraisée | ||||
| 95 | 401692 | Rivet à tête fraisée | € 0.87 | |
| Tôle | ||||
| 96 | 714515 | Tôle | € 25.41 | |
| Rondelle élastique | ||||
| 97 | 200587 | Rondelle élastique | € 0.87 | |
| Vis à tête cylindrique M5 x 16 | ||||
| 98 | 228562 | Vis à tête cylindrique M5 x 16 | € 0.87 | |
| Circlips | ||||
| 99 | 771356 | Circlips | € 0.87 | |
| Câble avec connecteur | ||||
| 100 | 624545 | Câble avec connecteur | € 88.90 | |
| Commande impossible | ||||
| 100 | xxx | Commande impossible | ||
| Commande impossible | ||||
| 101 | xxx | Commande impossible | ||
| Levier de blocage M8 | ||||
| 102 | 781487 | Levier de blocage M8 | € 29.65 | |
| Disque | ||||
| 103 | 773936 | Disque | € 1.19 | |
| Ecrou hexagonal M6 | ||||
| 104 | 228541 | Ecrou hexagonal M6 | € 0.87 | |
| SUPPORT PLATE AXP-130 | ||||
| 105 | 717316 | SUPPORT PLATE AXP-130 | € 25.69 | |
| Commande impossible | ||||
| 106 | xxx | Commande impossible | ||
| Vis à tête fraisée 5,0 x 16 mm | ||||
| 107 | 439494 | Vis à tête fraisée 5,0 x 16 mm | € 0.87 | |
| Echelle graduée | ||||
| 108 | 453754 | Echelle graduée | € 4.71 | |
| Vis à tête bombée M4 x 6 | ||||
| 109 | 400348 | Vis à tête bombée M4 x 6 | € 0.87 | |
| Ecrou hexagonal M6 | ||||
| 110 | 228541 | Ecrou hexagonal M6 | € 0.87 | |
| Guidage angulaire | ||||
| 111 | 764291 | Guidage angulaire | € 43.75 | |
| Ecrou hexagonal M8 | ||||
| 112 | 200602 | Ecrou hexagonal M8 | € 0.87 | |
| Bouton tournant | ||||
| 113 | 482098 | Bouton tournant | € 1.10 | |
| Table de sciage | ||||
| 114 | 764288 | Table de sciage | € 135.56 | |
| Vis à tête fraisée M6 x 18 | ||||
| 115 | 403071 | Vis à tête fraisée M6 x 18 | € 0.87 | |
| Vis à tête fraisée M6 x 18 | ||||
| 116 | 403071 | Vis à tête fraisée M6 x 18 | € 0.87 | |
| Levier de blocage M8 | ||||
| 117 | 781487 | Levier de blocage M8 | € 29.65 | |
| Disque 8,4 mm | ||||
| 118 | 200579 | Disque 8,4 mm | € 0.87 | |
| Disque | ||||
| 119 | 714433 | Disque | € 0.92 | |
| Vis à tête cylindrique M8 x 4 | ||||
| 120 | 772537 | Vis à tête cylindrique M8 x 4 | € 4.17 | |
| Rondelle entretoise | ||||
| 121 | 705511 | Rondelle entretoise | € 0.92 | |
| Tôle | ||||
| 122 | 714408 | Tôle | € 82.41 | |
| Commande impossible | ||||
| 123 | xxx | Commande impossible | ||
| Vis à tête fraisée M6 x 18 | ||||
| 124 | 403071 | Vis à tête fraisée M6 x 18 | € 0.87 | |
| Commande impossible | ||||
| 125 | xxx | Commande impossible | ||
| Clé à fourche Sw 10 | ||||
| 126 | 772043 | Clé à fourche Sw 10 | € 3.53 | |
| Clé polygonale | ||||
| 127 | 772032 | Clé polygonale | € 23.40 | |
| Clé polygonale | ||||
| 128 | 714544 | Clé polygonale | € 10.89 | |
