Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 490837 ( ATF55-PALLAS50230V )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

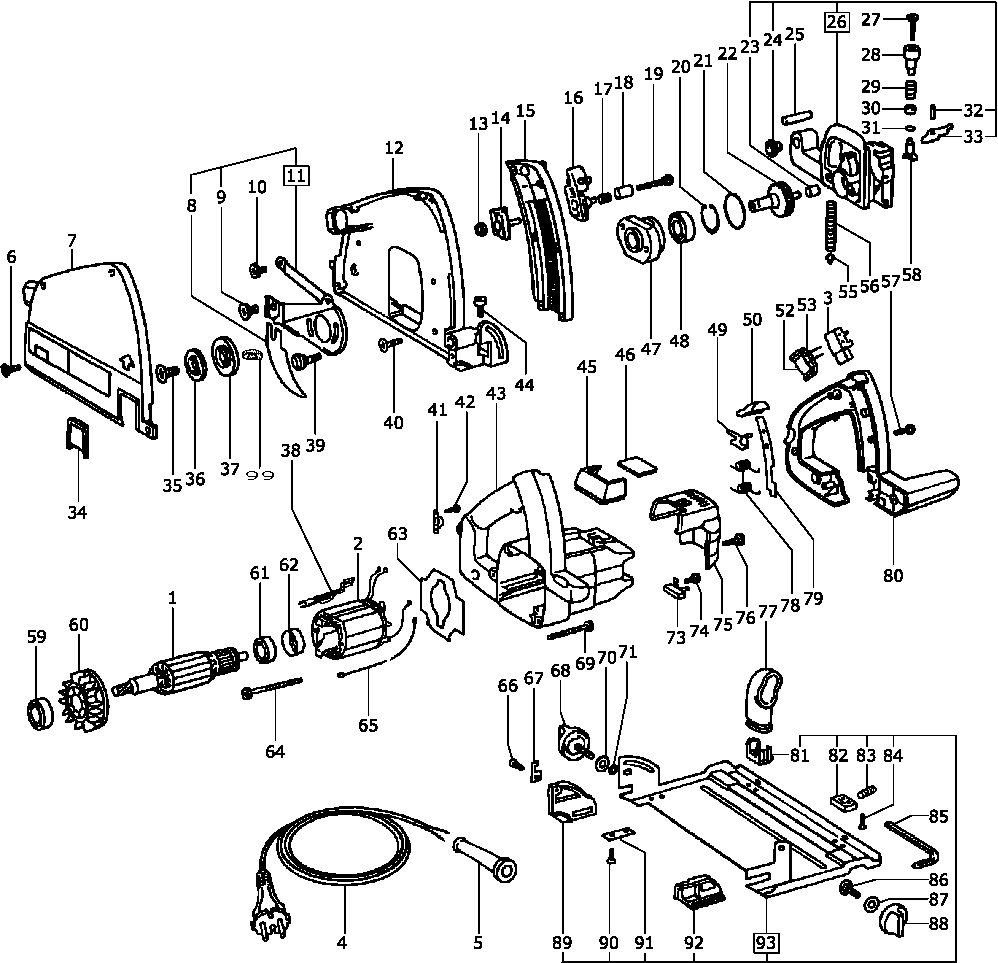

Dessins des Festool 490837 ( ATF55-PALLAS50230V )


Dessins techniques 1

Liste de pièces de rechange des Festool 490837 ( ATF55-PALLAS50230V )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Induit 230v
1 493219 149.44 179.32
Empilage de tôle d'inducteur 230v
2 493220 74.29 89.15
Interrupteur 230 V
3 490844 18.74 22.49
Câble Eu
4 457410 22.99 27.59
Gaine de protection de câble
5 432436 1.37 1.64
Vis à tête fraisée M4 x 10
6 228736 1.37 1.64
Capot
7 703602 53.36 64.03
Épuisé
8 439860
Épuisé
8 xxx
Vis à tête bombée M8 x 8
9 400607 1.37 1.64
Épuisé
10 xxx
Épuisé
11 xxx
Capot protecteur
12 447207 49.61 59.53
Ecrou hexagonal M5
13 200717 1.37 1.64
Épuisé
14 xxx
Segment
15 440495 8.14 9.76
Butée de profondeur
16 445503 2.16 2.59
Ressort de pression
17 201134 1.37 1.64
Épuisé
18 439956
Vis à tête bombée M5 x 40
19 203740 1.37 1.64
Circlips
20 401246 1.37 1.64
Joint torique
21 440457 1.37 1.64
Arbre de transmission
22 443336 49.25 59.10
Palier cylindrique
23 439042 1.94 2.33
Douille à collet
24 439331 1.87 2.25
Goupille cylindrique
25 439972 3.10 3.72
Épuisé
26 xxx
Vis à tête bombée M4 x 40
27 228591 1.37 1.64
Bouton
28 440441 2.59 3.11
Ressort de pression
29 201134 1.37 1.64
Rondelle support
30 444142 1.37 1.64
Joint torique
31 444234 1.37 1.64
Douille 5 x 12 mm
32 228692 1.37 1.64
Renvoi
33 439889 10.30 12.36
Fenêtres
34 438943 3.17 3.80
Vis à tête fraisée
35 439269 1.80 2.16
Contre-bride
36 440089 4.68 5.62
Bride 11,5 mm
37 455953 11.88 14.26
U-BEUGEL
38 443331 1.51 1.81
Épuisé
39 xxx
Vis à tête fraisée 4,0 x 10 mm
40 400014 1.37 1.64
Pont
41 439288 1.37 1.64
Vis à tête bombée 3,5 x 16 mm
42 228663 1.37 1.64
Carter de moteur
43 446282 17.42 20.91
Vis à tête cylindrique M5 x 16
44 228617 1.37 1.64
Cache
45 438607 3.31 3.97
Épuisé
46 xxx
Coussinet
47 440228 23.84 28.60
Roulement rainuré à billes
48 228659 8.35 10.02
COVER ATF 55 EB
49 451680 1.37 1.64
Bouton
50 434341 2.81 3.37
Condensateur
52 492778 18.74 22.49
Bande
53 434716 1.37 1.64
Boulon
55 440554 1.44 1.73
Ressort de pression
56 440209 2.74 3.28
Vis à tête bombée 4,0 x 25 mm
57 228580 1.37 1.64
Boulon
58 444114 9.29 11.15
Roulement rainuré à billes
59 228798 5.83 7.00
Ventilateur
60 715024 1.87 2.25
Roulement rainuré à billes
61 228559 4.39 5.27
Bague de palier
62 438613 1.37 1.64
Disque de guidage d'air
63 457606 11.74 14.08
Vis à tête bombée 4,0 x 60 mm
64 228708 1.37 1.64
Tresse
65 434951 3.38 4.06
Vis à tête fraisée M4 x 10
66 228727 1.37 1.64
Indicateur
67 439275 2.02 2.42
Bouton tournant M6
68 486202 2.59 3.11
Vis à tête cylindrique
69 203780 1.37 1.64
Disque 6,4 mm
70 228546 1.37 1.64
Joint torique
71 200052 1.37 1.64
Porte-balai de charbon mit Kohle (paar) 230v
73 488915 18.08 21.70
Vis à tête bombée 3,5 x 8 mm
74 219047 1.37 1.64
Capuchon
75 439824 8.42 10.11
Vis à tête bombée 4,0 x 25 mm
76 228580 1.37 1.64
Déflecteur de copeaux
77 439696 8.21 9.85
Ressort de torsion
78 439973 1.51 1.81
Levier
79 439890 3.17 3.80
Capot
80 440102 21.78 26.14
Pièce de réglage
81 442809 1.37 1.64
Pièce de réglage
82 443971 1.37 1.64
Goujon fileté M6 x 12
83 442597 1.37 1.64
Vis à tête fraisée 4,0 x 10 mm
84 400014 1.37 1.64
Clé mâle
85 439236 3.74 4.49
Vis à tête bombée M6 x 12
86 228592 1.37 1.64
Disque 6,4 mm
87 228546 1.37 1.64
Bouton tournant
88 440713 2.74 3.28
Segment inclinable
89 438855 2.02 2.42
Vis à tête fraisée M4 x 10
90 228727 1.37 1.64
Barre filetée
91 439789 1.73 2.07
Segment inclinable
92 438856 1.80 2.16
Plateau
93 484685 43.08 51.69
Épuisé
99 xxx
