Vous trouverez ici toutes les pièces et dessins disponibles du 'Festool 489817 (ATF55E220V)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

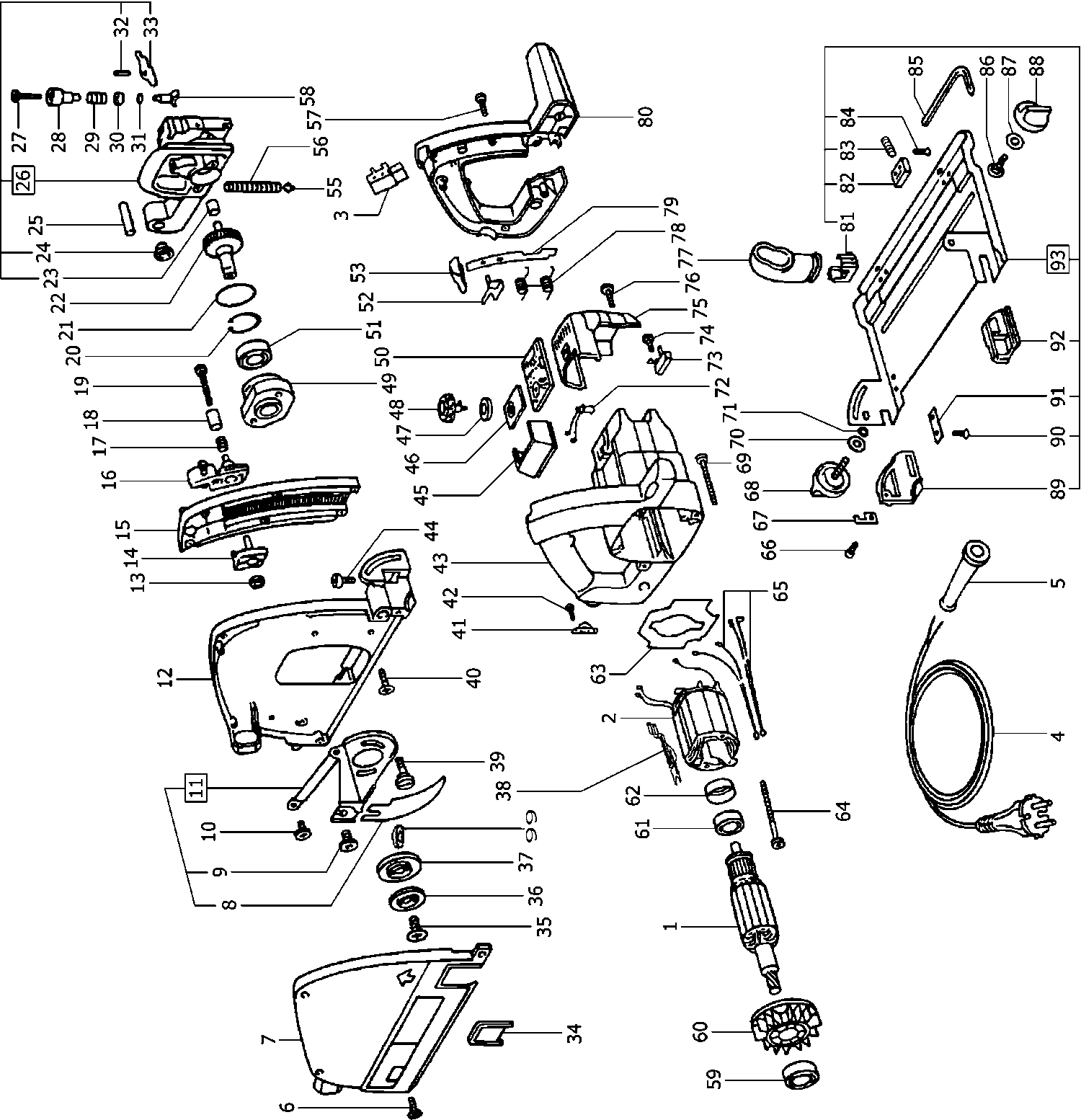

Dessins des Festool 489817 (ATF55E220V)
Liste de pièces de rechange des Festool 489817 (ATF55E220V)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230 V | ||||
| 1 | 493218 | 128.99 | 154.79 | |
| Empilage de tôle d'inducteur 230 V | ||||
| 2 | 493221 | 74.90 | 89.88 | |
| Interrupteur 230 V | ||||
| 3 | 490844 | 18.15 | 21.78 | |
| Câble Eu | ||||
| 4 | 461124 | 24.32 | 29.18 | |
| Gaine de protection de câble | ||||
| 5 | 432436 | 1.51 | 1.81 | |
| Vis à tête fraisée M4 x 10 | ||||
| 6 | 228736 | 1.51 | 1.81 | |
| Capot | ||||
| 7 | 703602 | 63.53 | 76.24 | |
| Plus disponible, pas de remplacement | ||||
| 8 | 439860 | |||
| Pas d'informations disponibles, non commandable | ||||
| 9 | xxx | |||
| Pas d'informations disponibles, non commandable | ||||
| 10 | xxx | |||
| Pas d'informations disponibles, non commandable | ||||
| 11 | xxx | |||
| Capot protecteur | ||||
| 12 | 447207 | 55.06 | 66.07 | |
| Ecrou hexagonal M5 | ||||
| 13 | 200717 | 1.51 | 1.81 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | xxx | |||
| Segment | ||||
| 15 | 440495 | 9.14 | 10.97 | |
| Butée de profondeur | ||||
| 16 | 445503 | 2.38 | 2.86 | |
| Ressort de pression | ||||
| 17 | 201134 | 1.51 | 1.81 | |
| Plus disponible, pas de remplacement | ||||
| 18 | 439956 | |||
| Vis à tête bombée M5 x 40 | ||||
| 19 | 203740 | 1.51 | 1.81 | |
| Circlips | ||||
| 20 | 401246 | 1.51 | 1.81 | |
| Joint torique | ||||
| 21 | 440457 | 1.51 | 1.81 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 443336 | |||
| Palier cylindrique | ||||
| 23 | 439042 | 2.74 | 3.29 | |
| Douille à collet | ||||
| 24 | 439331 | 2.66 | 3.19 | |
| Goupille cylindrique | ||||
| 25 | 439972 | 3.46 | 4.15 | |
| Pas d'informations disponibles, non commandable | ||||
| 26 | xxx | |||
| Vis à tête bombée M4 x 40 | ||||
| 27 | 228591 | 1.51 | 1.81 | |
| Bouton | ||||
| 28 | 440441 | 3.67 | 4.40 | |
| Ressort de pression | ||||
| 29 | 201134 | 1.51 | 1.81 | |
| Rondelle support | ||||
| 30 | 444142 | 1.51 | 1.81 | |
| Joint torique | ||||
| 31 | 444234 | 1.51 | 1.81 | |
| Douille 5 x 12 mm | ||||
| 32 | 228692 | 1.51 | 1.81 | |
| Renvoi | ||||
| 33 | 439889 | 11.48 | 13.78 | |
| Fenêtres | ||||
| 34 | 438943 | 4.46 | 5.35 | |
| Vis à tête fraisée | ||||
| 35 | 439269 | 2.02 | 2.42 | |
| Contre-bride | ||||
| 36 | 440089 | 6.34 | 7.61 | |
| Bride 11,5 mm | ||||
| 37 | 455953 | 11.55 | 13.86 | |
| Support en U | ||||
| 38 | 443331 | 1.73 | 2.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 39 | xxx | |||
| Vis à tête fraisée 4,0 x 10 mm | ||||
| 40 | 400014 | 1.51 | 1.81 | |
| Pont | ||||
| 41 | 439288 | 1.51 | 1.81 | |
| Vis à tête bombée 3,5 x 16 mm | ||||
| 42 | 228663 | 1.51 | 1.81 | |
| Carter de moteur | ||||
| 43 | 446282 | 17.55 | 21.06 | |
| Vis à tête cylindrique M5 x 16 | ||||
| 44 | 228617 | 1.51 | 1.81 | |
| Cache | ||||
| 45 | 438607 | 4.68 | 5.62 | |
| Fenêtres | ||||
| 46 | 438198 | 2.66 | 3.19 | |
| Bague d'étanchéité | ||||
| 47 | 438509 | 1.58 | 1.90 | |
| Molette | ||||
| 48 | 440991 | 5.54 | 6.65 | |
| Coussinet | ||||
| 49 | 440228 | 26.50 | 31.80 | |
| Electronique de régulation | ||||
| 50 | 488598 | 77.44 | 92.93 | |
| Roulement rainuré à billes | ||||
| 51 | 228659 | 8.86 | 10.63 | |
| Couvercle ATF 55 EB | ||||
| 52 | 451680 | 1.51 | 1.81 | |
| Bouton | ||||
| 53 | 434341 | 3.02 | 3.62 | |
| Boulon | ||||
| 55 | 440554 | 1.58 | 1.90 | |
| Ressort de pression | ||||
| 56 | 440209 | 3.82 | 4.58 | |
| Vis à tête bombée 4,0 x 25 mm | ||||
| 57 | 228580 | 1.51 | 1.81 | |
| Boulon | ||||
| 58 | 444114 | 9.79 | 11.75 | |
| Roulement rainuré à billes | ||||
| 59 | 228798 | 6.19 | 7.43 | |
| Ventilateur | ||||
| 60 | 715024 | 2.30 | 2.76 | |
| Roulement rainuré à billes | ||||
| 61 | 228559 | 4.68 | 5.62 | |
| Bague de palier | ||||
| 62 | 438613 | 1.51 | 1.81 | |
| Disque de guidage d'air | ||||
| 63 | 457606 | 11.42 | 13.70 | |
| Vis à tête bombée 4,0 x 60 mm | ||||
| 64 | 228708 | 1.51 | 1.81 | |
| Fil flexible KL | ||||
| 65 | 439885 | 2.88 | 3.46 | |
| Vis à tête fraisée M4 x 10 | ||||
| 66 | 228727 | 1.51 | 1.81 | |
| Indicateur | ||||
| 67 | 439275 | 2.23 | 2.68 | |
| Bouton tournant M6 | ||||
| 68 | 486202 | 2.81 | 3.37 | |
| Vis à tête cylindrique | ||||
| 69 | 203780 | 1.87 | 2.24 | |
| Disque 6,4 mm | ||||
| 70 | 228546 | 1.51 | 1.81 | |
| Joint torique | ||||
| 71 | 200052 | 1.51 | 1.81 | |
| Corps de bobine | ||||
| 72 | 486744 | 14.88 | 17.86 | |
| Porte-balai de charbon mit Kohle (paar) 230v | ||||
| 73 | 488915 | 17.55 | 21.06 | |
| Vis à tête bombée 3,5 x 8 mm | ||||
| 74 | 219047 | 1.51 | 1.81 | |
| Capuchon | ||||
| 75 | 439824 | 10.01 | 12.01 | |
| Vis à tête bombée 4,0 x 25 mm | ||||
| 76 | 228580 | 1.51 | 1.81 | |
| Déflecteur de copeaux | ||||
| 77 | 439696 | 8.71 | 10.45 | |
| Ressort de torsion | ||||
| 78 | 439973 | 1.94 | 2.33 | |
| Levier | ||||
| 79 | 439890 | 3.38 | 4.06 | |
| Capot | ||||
| 80 | 440102 | 21.18 | 25.42 | |
| Pièce de réglage | ||||
| 81 | 442809 | 1.58 | 1.90 | |
| Pièce de réglage | ||||
| 82 | 443971 | 1.51 | 1.81 | |
| Goujon fileté M6 x 12 | ||||
| 83 | 442597 | 1.51 | 1.81 | |
| Vis à tête fraisée 4,0 x 10 mm | ||||
| 84 | 400014 | 1.51 | 1.81 | |
| Clé mâle | ||||
| 85 | 439236 | 4.03 | 4.84 | |
| Vis à tête plate M6 x 12 | ||||
| 86 | 228592 | 1.51 | 1.81 | |
| Disque 6,4 mm | ||||
| 87 | 228546 | 1.51 | 1.81 | |
| Bouton tournant | ||||
| 88 | 440713 | 3.10 | 3.72 | |
| Segment inclinable | ||||
| 89 | 438855 | 2.52 | 3.02 | |
| Vis à tête fraisée M4 x 10 | ||||
| 90 | 228727 | 1.51 | 1.81 | |
| Barre filetée | ||||
| 91 | 439789 | 2.16 | 2.59 | |
| Segment inclinable | ||||
| 92 | 438856 | 2.23 | 2.68 | |
| Plateau | ||||
| 93 | 484685 | 52.39 | 62.87 | |
