Dessins techniques et pièces de rechange Festool AP 55 E

La référence 485780 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.

Dessins techniques

Liste de pièces de rechange

Dessins des FESTOOL AP 55 E

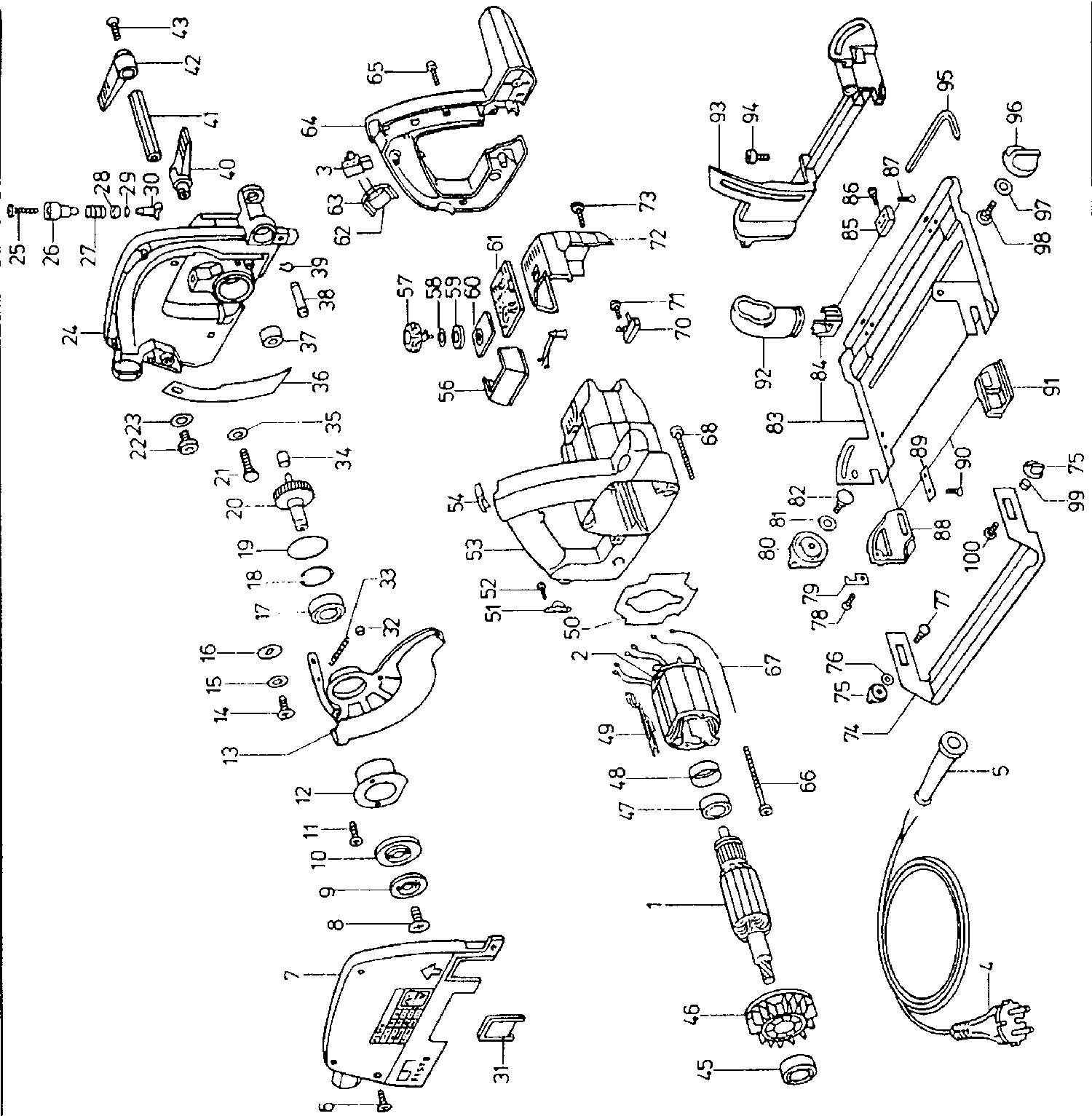

Dessins techniques 1

Cliquez pour agrandir
Agrandissement dans une nouvelle fenêtre

Liste de pièces de rechange des Festool AP 55 E

Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.

Induit 230 V
1	493218	Induit 230 V	€ 116.81
Empilage de tôle d'inducteur 230 V
2	493221	Empilage de tôle d'inducteur 230 V	€ 58.87
Interrupteur
3	490843	Interrupteur	€ 37.52
Câble Eu
4	457410	Câble Eu	€ 17.70
Gaine de protection de câble
5	432436	Gaine de protection de câble	€ 0.92
Vis à tête fraisée M4 x 10
6	228736	Vis à tête fraisée M4 x 10	€ 0.87
Commande impossible
7	xxx	Commande impossible
Vis à tête fraisée
8	439269	Vis à tête fraisée	€ 0.92
Contre-bride
9	440089	Contre-bride	€ 2.48
Commande impossible
10	xxx	Commande impossible
Vis à tête fraisée M4 x 10
11	228736	Vis à tête fraisée M4 x 10	€ 0.87
Commande impossible
12	xxx	Commande impossible
Capot de protection pendulaire
13	488077	Capot de protection pendulaire	€ 56.87
Vis à tête fraisée M4 x 10
14	228736	Vis à tête fraisée M4 x 10	€ 0.87
Commande impossible
15	xxx	Commande impossible
Disque
16	439698	Disque	€ 0.87
Roulement rainuré à billes
17	228659	Roulement rainuré à billes	€ 5.02
Circlips
18	401246	Circlips	€ 0.92
Joint torique
19	215499	Joint torique	€ 0.87
Arbre de transmission
20	441034	Arbre de transmission	€ 45.52
Vis à tête bombée M6 x 20
21	228661	Vis à tête bombée M6 x 20	€ 0.87
Disque 6,4 mm
23	228546	Disque 6,4 mm	€ 0.87
Vis à tête bombée M4 x 40
25	228591	Vis à tête bombée M4 x 40	€ 0.87
Bouton
26	440441	Bouton	€ 1.31
Ressort de pression
27	201134	Ressort de pression	€ 0.87
Rondelle support
28	444142	Rondelle support	€ 0.87
Joint torique
29	444234	Joint torique	€ 0.87
Boulon
30	444114	Boulon	€ 6.35
Fenêtres
31	438943	Fenêtres	€ 2.60
Ressort de traction
33	440723	Ressort de traction	€ 0.92
Palier cylindrique
34	439042	Palier cylindrique	€ 1.10
Disque
35	402935	Disque	€ 0.87
Guide-lame
36	440035	Guide-lame	€ 4.51
Tampon
37	714434	Tampon	€ 2.23
Levier
40	486639	Levier	€ 5.95
Ecrou de serrage
41	438950	Ecrou de serrage	€ 10.91
Levier
42	438944	Levier	€ 0.92
Vis à tête fraisée M6 x 10
43	402365	Vis à tête fraisée M6 x 10	€ 0.87
Roulement rainuré à billes
45	228798	Roulement rainuré à billes	€ 3.71
Ventilateur
46	715024	Ventilateur	€ 0.98
Roulement rainuré à billes
47	228559	Roulement rainuré à billes	€ 2.80
Bague de palier
48	438613	Bague de palier	€ 0.92
Commande impossible
49	443331	Commande impossible
Disque de guidage d'air
50	457606	Disque de guidage d'air	€ 9.68
Pont
51	439288	Pont	€ 0.87
Vis à tête bombée 3,5 x 16 mm
52	228663	Vis à tête bombée 3,5 x 16 mm	€ 0.87
Carter de moteur
53	446281	Carter de moteur	€ 20.57
Cache
56	438607	Cache	€ 2.73
Molette
57	440991	Molette	€ 3.97
Rondelle d'ajustage
58	219112	Rondelle d'ajustage	€ 0.87
Bague d'étanchéité
59	438509	Bague d'étanchéité	€ 0.92
Fenêtres
60	438198	Fenêtres	€ 1.74
Electronique de régulation 230v
61	490287	Electronique de régulation 230v	€ 80.55
Condensateur
62	492778	Condensateur	€ 15.95
Bande
63	434716	Bande	€ 0.87
Capot
64	438637	Capot	€ 9.68
Vis à tête bombée 4,0 x 25 mm
65	228580	Vis à tête bombée 4,0 x 25 mm	€ 0.87
Vis à tête bombée 4,0 x 60 mm
66	228708	Vis à tête bombée 4,0 x 60 mm	€ 0.87
Commande impossible
67	439885	Commande impossible
Vis à tête cylindrique
68	203780	Vis à tête cylindrique	€ 0.92
Porte-balai de charbon mit Kohle (paar) 230v
70	488915	Porte-balai de charbon mit Kohle (paar) 230v	€ 21.13
Vis à tête bombée 3,5 x 8 mm
71	219047	Vis à tête bombée 3,5 x 8 mm	€ 0.81
Capuchon
72	439824	Capuchon	€ 6.05
Vis à tête bombée 4,0 x 25 mm
73	228580	Vis à tête bombée 4,0 x 25 mm	€ 0.87
Extension de table
74	438857	Extension de table	€ 15.09
Bouton tournant M6
75	440712	Bouton tournant M6	€ 1.37
Disque
76	402935	Disque	€ 0.87
Vis à tête bombée M6 x 12
77	228592	Vis à tête bombée M6 x 12	€ 0.87
Vis à tête fraisée M4 x 10
78	228727	Vis à tête fraisée M4 x 10	€ 0.87
Indicateur
79	439275	Indicateur	€ 1.10
Bouton tournant
80	440713	Bouton tournant	€ 1.62
Disque 6,4 mm
81	228546	Disque 6,4 mm	€ 0.87
Vis à tête bombée M6 x 25
82	228603	Vis à tête bombée M6 x 25	€ 0.87
Plateau
83	484685	Plateau	€ 42.35
Pièce de réglage
84	442809	Pièce de réglage	€ 0.87
Pièce de réglage
85	443971	Pièce de réglage	€ 0.87
Goujon fileté M6 x 12
86	442597	Goujon fileté M6 x 12	€ 0.87
Vis à tête fraisée 4,0 x 10 mm
87	400014	Vis à tête fraisée 4,0 x 10 mm	€ 0.87
Segment inclinable
88	438855	Segment inclinable	€ 2.50
Barre filetée
89	439789	Barre filetée	€ 1.21
Vis à tête fraisée M4 x 10
90	228727	Vis à tête fraisée M4 x 10	€ 0.87
Segment inclinable
91	438856	Segment inclinable	€ 2.50
Déflecteur de copeaux
92	439696	Déflecteur de copeaux	€ 6.76
Support
93	439012	Support	€ 60.44
Vis à tête cylindrique M5 x 16
94	228617	Vis à tête cylindrique M5 x 16	€ 0.87
Clé mâle
95	439236	Clé mâle	€ 2.35
Bouton tournant
96	440713	Bouton tournant	€ 1.62
Disque 6,4 mm
97	228546	Disque 6,4 mm	€ 0.87
Vis à tête bombée M6 x 12
98	228592	Vis à tête bombée M6 x 12	€ 0.87
Douille d'écartement
99	439715	Douille d'écartement	€ 1.49
Vis à tête bombée M6 x 20
100	228661	Vis à tête bombée M6 x 20	€ 0.87
