Vous trouverez ici toutes les pièces et dessins disponibles du 'Fein 73601000403 ( RSG18b )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

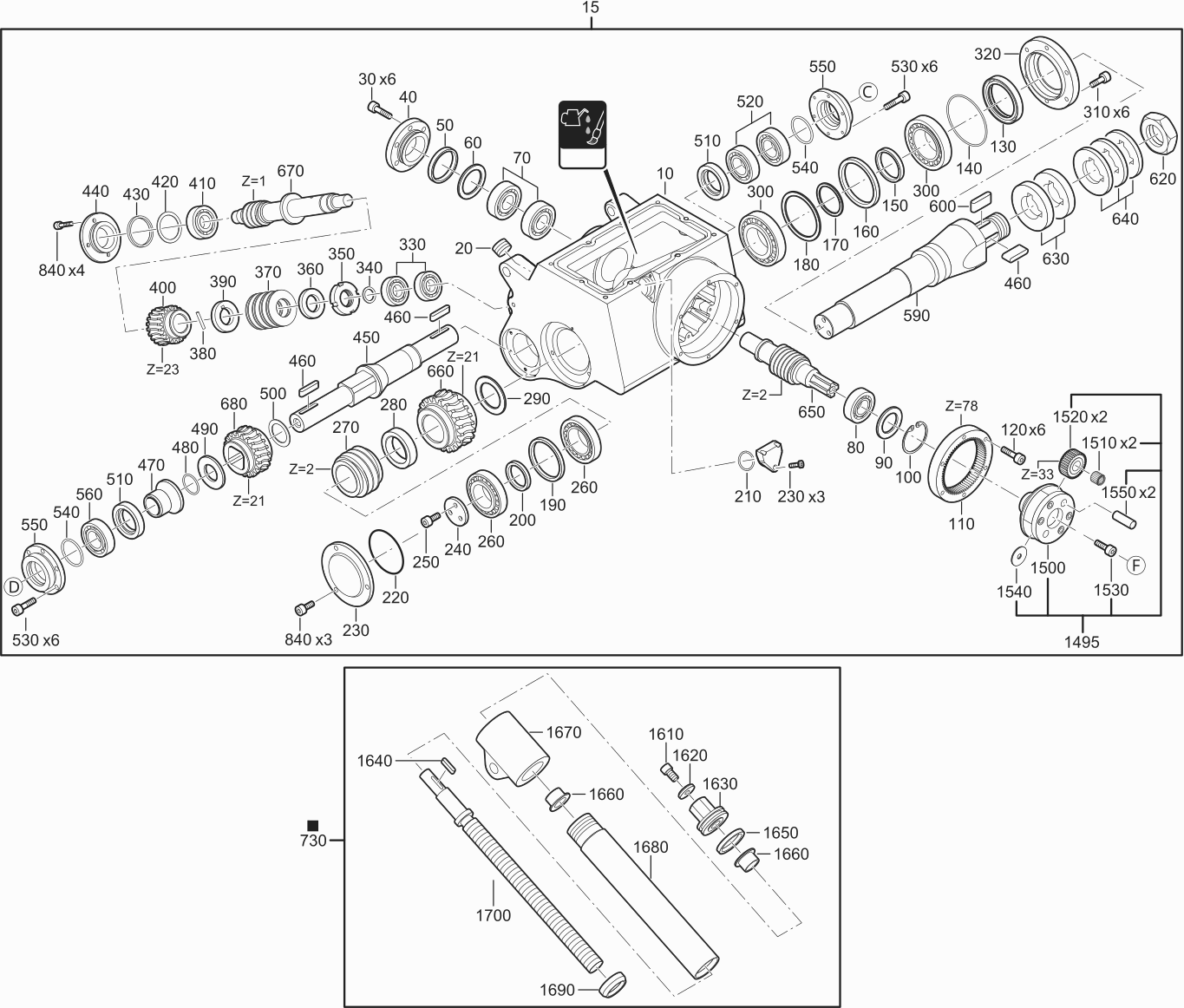

Dessins des Fein 73601000403 ( RSG18b )
Liste de pièces de rechange des Fein 73601000403 ( RSG18b )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter | ||||
| 10 | 31207063009 | 2873.55 | 3448.26 | |
| Engrenage | ||||
| 15 | 31207063030 | 8200.21 | 9840.25 | |
| Vis | ||||
| 20 | 43043001009 | 6.61 | 7.93 | |
| Vis à tête cylindrique | ||||
| 30 | 43035032065 | 1.04 | 1.25 | |
| Couvercle | ||||
| 40 | 32419057000 | 130.15 | 156.18 | |
| Bague d'étanchéité | ||||
| 50 | 40612015004 | 3.34 | 4.01 | |
| Disque | ||||
| 60 | 32624012038 | 5.36 | 6.43 | |
| Disque | ||||
| 60 | 32624012022 | 4.52 | 5.42 | |
| Roulement à billes rain | ||||
| 70 | 41723002010 | 81.66 | 97.99 | |
| Roulement à billes | ||||
| 80 | 41701016011 | 13.08 | 15.70 | |
| Disque | ||||
| 90 | 32408211003 | 3.13 | 3.76 | |
| Circlips | ||||
| 100 | 42616022006 | 1.88 | 2.26 | |
| Roue dentée | ||||
| 110 | 33804011006 | 218.20 | 261.84 | |
| Vis à tête cylindrique | ||||
| 120 | 43035009044 | 1.04 | 1.25 | |
| Bague d'étanchéité | ||||
| 130 | 40608000008 | 8.90 | 10.68 | |
| Bague d'étanchéité | ||||
| 140 | 40612018009 | 3.48 | 4.18 | |
| Anneau | ||||
| 150 | 32601165003 | 59.33 | 71.20 | |
| Anneau | ||||
| 160 | 32601167000 | 66.35 | 79.62 | |
| Disque | ||||
| 170 | 32624070024 | 3.90 | 4.68 | |
| Disque | ||||
| 180 | 32624080023 | 6.82 | 8.18 | |
| Anneau | ||||
| 190 | 32601168008 | 54.87 | 65.84 | |
| Anneau | ||||
| 200 | 32601166006 | 63.16 | 75.79 | |
| Bague d'étanchéité | ||||
| 220 | 40612021004 | 3.48 | 4.18 | |
| Couvercle | ||||
| 230 | 32419062006 | 111.01 | 133.21 | |
| Disque | ||||
| 240 | 32408452000 | 49.76 | 59.71 | |
| Vis à tête cylindrique | ||||
| 250 | 43035031062 | 1.04 | 1.25 | |
| Roulement conique | ||||
| 260 | 41713006007 | 84.22 | 101.06 | |
| Vis sans fin | ||||
| 270 | 33805006000 | 686.49 | 823.79 | |
| Anneau | ||||
| 280 | 32601169002 | 44.66 | 53.59 | |
| Disque | ||||
| 290 | 32624071039 | 5.77 | 6.92 | |
| Disque | ||||
| 290 | 32624071023 | 3.76 | 4.51 | |
| Roulement conique | ||||
| 300 | 41713008009 | 84.22 | 101.06 | |
| Vis à tête cylindrique | ||||
| 310 | 43035086069 | 1.04 | 1.25 | |
| Couvercle | ||||
| 320 | 32419060004 | 206.71 | 248.05 | |
| Roulement à billes rain | ||||
| 330 | 41723001017 | 65.08 | 78.10 | |
| Disque | ||||
| 340 | 32624084033 | 4.87 | 5.84 | |
| Disque | ||||
| 340 | 32624084011 | 3.68 | 4.42 | |
| Disque | ||||
| 340 | 32624084027 | 2.71 | 3.25 | |
| Écrou | ||||
| 350 | 42008021008 | 16.59 | 19.91 | |
| Anneau | ||||
| 360 | 32601170004 | 35.73 | 42.88 | |
| Rondelle ressort | ||||
| 370 | 30905022007 | 5.57 | 6.68 | |
| Goupille cylindrique | ||||
| 380 | 40201041003 | 1.04 | 1.25 | |
| Anneau | ||||
| 390 | 32601171003 | 89.32 | 107.18 | |
| Vis sans fin | ||||
| 400 | 33807013000 | 349.62 | 419.54 | |
| Roulement à billes | ||||
| 410 | 41701222016 | 12.51 | 15.01 | |
| Disque | ||||
| 420 | 32624019011 | 5.99 | 7.19 | |
| Disque | ||||
| 420 | 32624019027 | 5.99 | 7.19 | |
| Bague d'étanchéité | ||||
| 430 | 40612022007 | 3.48 | 4.18 | |
| Couvercle | ||||
| 440 | 32419056006 | 90.60 | 108.72 | |
| Arbre | ||||
| 450 | 33406099006 | 1112.67 | 1335.20 | |
| Clavette | ||||
| 460 | 40221044000 | 3.48 | 4.18 | |
| Douille | ||||
| 470 | 30503064001 | 183.74 | 220.49 | |
| Bague d'étanchéité | ||||
| 480 | 40612016007 | 3.68 | 4.42 | |
| Disque | ||||
| 490 | 32408191009 | 13.08 | 15.70 | |
| Disque | ||||
| 500 | 32624072032 | 5.57 | 6.68 | |
| Disque | ||||
| 500 | 32624072026 | 1.67 | 2.00 | |
| Bague d'étanchéité | ||||
| 510 | 40608026009 | 48.49 | 58.19 | |
| Roulement à billes rain | ||||
| 520 | 41723003014 | 55.51 | 66.61 | |
| Vis à tête cylindrique | ||||
| 530 | 43035005045 | 1.04 | 1.25 | |
| Bague d'étanchéité | ||||
| 540 | 40612019003 | 2.09 | 2.51 | |
| Couvercle | ||||
| 550 | 32419061003 | 260.30 | 312.36 | |
| Roulement à billes | ||||
| 560 | 41701017015 | 21.05 | 25.26 | |
| Arbre | ||||
| 590 | 33406098002 | 1979.08 | 2374.90 | |
| Clavette | ||||
| 600 | 40221050005 | 5.57 | 6.68 | |
| Ecrou | ||||
| 620 | 42003009007 | 6.61 | 7.93 | |
| Disque | ||||
| 630 | 32408188004 | 77.84 | 93.41 | |
| Disque | ||||
| 640 | 32408187006 | 79.11 | 94.93 | |
| Vis sans fin | ||||
| 650 | 33806003000 | 950.62 | 1140.74 | |
| Vis sans fin | ||||
| 660 | 33807009002 | 788.57 | 946.28 | |
| Vis sans fin | ||||
| 670 | 33806005002 | 786.02 | 943.22 | |
| Vis sans fin | ||||
| 680 | 33807011003 | 798.78 | 958.54 | |
| Plaque | ||||
| 710 | 32433027008 | 236.06 | 283.27 | |
| Adaptateur | ||||
| 720 | 32715112003 | 95.70 | 114.84 | |
| Vis à tête cylindrique | ||||
| 725 | 43033083066 | 1.04 | 1.25 | |
| Dispositif de réglage | ||||
| 730 | 30520068017 | 905.96 | 1087.15 | |
| Unité de serrage | ||||
| 740 | 32715069041 | 460.64 | 552.77 | |
| Vis 6 pans | ||||
| 750 | 43048054109 | 1.04 | 1.25 | |
| Disque | ||||
| 760 | 42401017104 | 1.04 | 1.25 | |
| Disque | ||||
| 770 | 32415059008 | 29.03 | 34.84 | |
| Roue dentée | ||||
| 780 | 32715115009 | 94.42 | 113.30 | |
| Boulon | ||||
| 790 | 30217317004 | 42.75 | 51.30 | |
| Charnière | ||||
| 800 | 33406279012 | 521.88 | 626.26 | |
| Douille | ||||
| 810 | 30501340005 | 33.18 | 39.82 | |
| Circlips | ||||
| 820 | 42616023000 | 1.04 | 1.25 | |
| Traverse | ||||
| 830 | 32715118013 | 940.41 | 1128.49 | |
| Vis à tête cylindrique | ||||
| 840 | 43033083066 | 1.04 | 1.25 | |
| Boulon | ||||
| 850 | 30217213009 | 26.80 | 32.16 | |
| Boulon | ||||
| 860 | 30217316000 | 94.42 | 113.30 | |
| Roulement à billes rain | ||||
| 870 | 41711021008 | 59.97 | 71.96 | |
| Disque | ||||
| 880 | 32408378007 | 105.91 | 127.09 | |
| Disque | ||||
| 890 | 32715117006 | 123.77 | 148.52 | |
| Douille | ||||
| 900 | 32715122002 | 256.48 | 307.78 | |
| Roue dentée | ||||
| 910 | 32715116002 | 118.67 | 142.40 | |
| Vis à tête cylindrique | ||||
| 920 | 43035097059 | 1.04 | 1.25 | |
| Disque | ||||
| 930 | 32408374008 | 33.18 | 39.82 | |
| Vis 6 pans | ||||
| 940 | 43001041105 | 1.25 | 1.50 | |
| Couvercle | ||||
| 950 | 32429120000 | 604.82 | 725.78 | |
| Vis à tête cylindrique | ||||
| 970 | 43035037068 | 1.04 | 1.25 | |
| Paire de plaques latéra | ||||
| 980 | 32715113016 | 1156.06 | 1387.27 | |
| Traverse | ||||
| 990 | 30240361010 | 689.04 | 826.85 | |
| Disque | ||||
| 1000 | 42401020139 | 1.04 | 1.25 | |
| Ecrou | ||||
| 1010 | 42001034120 | 1.25 | 1.50 | |
| Goujon fileté | ||||
| 1020 | 33021098000 | 35.73 | 42.88 | |
| Circlips | ||||
| 1030 | 42616013001 | 1.04 | 1.25 | |
| Arbre | ||||
| 1040 | 33406283010 | 918.72 | 1102.46 | |
| Disque | ||||
| 1050 | 32715120000 | 164.60 | 197.52 | |
| Circlips | ||||
| 1060 | 42616044006 | 1.04 | 1.25 | |
| Arbre | ||||
| 1070 | 33406336000 | 324.10 | 388.92 | |
| Disque | ||||
| 1080 | 32408376005 | 44.66 | 53.59 | |
| Douille | ||||
| 1090 | 30501339003 | 49.13 | 58.96 | |
| Ecrou | ||||
| 1100 | 30509052000 | 52.32 | 62.78 | |
| Disque | ||||
| 1110 | 32715121009 | 142.91 | 171.49 | |
| Vis | ||||
| 1120 | 43012051122 | 22.97 | 27.56 | |
| Boulon | ||||
| 1130 | 30217314003 | 14.67 | 17.60 | |
| Vis à tête cylindrique | ||||
| 1140 | 43033084045 | 1.04 | 1.25 | |
| Goujon fileté | ||||
| 1150 | 33021097002 | 117.39 | 140.87 | |
| Charnière | ||||
| 1160 | 30509019010 | 158.22 | 189.86 | |
| Capot de protection | ||||
| 1170 | 31810234000 | 339.42 | 407.30 | |
| Tige filetée | ||||
| 1180 | 43007059080 | 4.94 | 5.93 | |
| Disque | ||||
| 1190 | 42401019085 | 1.04 | 1.25 | |
| Levier | ||||
| 1200 | 32170002005 | 47.21 | 56.65 | |
| Plaque d'Informations | ||||
| 1210 | 32215103069 | 8.64 | 10.37 | |
| Rivet | ||||
| 1220 | 40204001009 | 1.04 | 1.25 | |
| Plaque d'Informations | ||||
| 1230 | 32215026007 | 1.68 | 2.02 | |
| Plaque d'Informations | ||||
| 1240 | 32215104067 | 9.96 | 11.95 | |
| MOTEUR | ||||
| 1250 | 54399002153 | 1216.03 | 1459.24 | |
| Serre-câble | ||||
| 1260 | 30723053004 | 174.81 | 209.77 | |
| Cordon avec fiche | ||||
| 1270 | 30707371017 | 164.60 | 197.52 | |
| Flasque | ||||
| 1310 | 32436060002 | 525.71 | 630.85 | |
| Roulement à billes | ||||
| 1320 | 41701010010 | 7.66 | 9.19 | |
| Vis à tête cylindrique | ||||
| 1330 | 43035048087 | 1.04 | 1.25 | |
| Roue dentée | ||||
| 1340 | 33669025002 | 232.23 | 278.68 | |
| Disque | ||||
| 1350 | 42402010082 | 1.04 | 1.25 | |
| Vis à tête cylindrique | ||||
| 1360 | 43033077088 | 1.04 | 1.25 | |
| Arbre, à denture | ||||
| 1370 | 33811066000 | 232.23 | 278.68 | |
| Flasque | ||||
| 1380 | 32436061001 | 648.21 | 777.85 | |
| Bague d'étanchéité | ||||
| 1400 | 40608062006 | 20.10 | 24.12 | |
| Engrenage planétaire | ||||
| 1495 | 32715055021 | 884.27 | 1061.12 | |
| Support planétaire | ||||
| 1500 | 32715055015 | 745.18 | 894.22 | |
| Cage à aiguilles | ||||
| 1510 | 41715016004 | 20.74 | 24.89 | |
| Roue dentée | ||||
| 1520 | 33613071004 | 75.28 | 90.34 | |
| Vis à tête cylindrique | ||||
| 1530 | 43033064066 | 1.04 | 1.25 | |
| Disque | ||||
| 1540 | 32402002000 | 13.08 | 15.70 | |
| Tige | ||||
| 1550 | 40242017000 | 3.48 | 4.18 | |
| Vis à tête cylindrique | ||||
| 1610 | 43035029061 | 1.04 | 1.25 | |
| Disque | ||||
| 1620 | 32402001007 | 28.39 | 34.07 | |
| Pièce d'embrayage | ||||
| 1630 | 30101026001 | 99.53 | 119.44 | |
| Clavette | ||||
| 1640 | 40221018002 | 9.32 | 11.18 | |
| Bague d'étanchéité | ||||
| 1650 | 40612020005 | 4.52 | 5.42 | |
| Douille | ||||
| 1660 | 31602087007 | 8.50 | 10.20 | |
| Palier | ||||
| 1670 | 32715114005 | 290.93 | 349.12 | |
| Tube | ||||
| 1680 | 30520068008 | 109.74 | 131.69 | |
| Anneau | ||||
| 1690 | 30606008008 | 21.69 | 26.03 | |
| Goujon fileté | ||||
| 1700 | 33406146004 | 265.41 | 318.49 | |
| Bague d'étanchéité | ||||
| 2050 | 40612017001 | 5.99 | 7.19 | |
| Douille de serrage | ||||
| 3000 | 32715069013 | 170.98 | 205.18 | |
| Boulon | ||||
| 3010 | 32715071005 | 109.74 | 131.69 | |
| Rondelle ressort | ||||
| 3020 | 30905023001 | 10.72 | 12.86 | |
| Anneau | ||||
| 3030 | 32601172006 | 14.99 | 17.99 | |
| Tige | ||||
| 3040 | 40247005009 | 1.04 | 1.25 | |
| Anneau fileté | ||||
| 3050 | 43040004165 | 38.28 | 45.94 | |
| Disque | ||||
| 3060 | 32624078049 | 7.24 | 8.69 | |
| Circlips | ||||
| 3070 | 42616048005 | 2.51 | 3.01 | |
| Anneau fileté | ||||
| 3080 | 43040005004 | 38.92 | 46.70 | |
| Coffret électrique (Switch Device) | ||||
| 5100 | 30702041014 | 2241.93 | 2690.32 | |
| Rallonge | ||||
| 5110 | 32715025009 | 100.80 | 120.96 | |
| Ecrou | ||||
| 5120 | 42001007053 | 1.04 | 1.25 | |
| Rondelle dentelée | ||||
| 5130 | 42439004051 | 1.04 | 1.25 | |
| Vis à tête cylindrique | ||||
| 5140 | 43002058056 | 1.04 | 1.25 | |
| Disque | ||||
| 5150 | 42402006059 | 1.04 | 1.25 | |
| Plaque d'Informations | ||||
| 5160 | 32217376065 | 16.50 | 19.80 | |
| Interrupteur | ||||
| 5170 | 30702041005 | 2111.78 | 2534.14 | |
| Étrier | ||||
| 5180 | 30230054022 | 154.40 | 185.28 | |
| Poignée | ||||
| 5185 | 30230054038 | 199.06 | 238.87 | |
| Coffre | ||||
| 5200 | 33901031001 | 101.20 | 121.44 | |
| Manivelle | ||||
| 5300 | 32122007017 | 124.30 | 149.16 | |
| SPIE UITDRYF | ||||
| 5450 | 63305006008 | 14.58 | 17.50 | |
| Clé | ||||
| 5500 | 62901016002 | 23.92 | 28.70 | |
| Clé | ||||
| 5600 | 62903010006 | 33.55 | 40.26 | |
| Clé | ||||
| 5700 | 62911010000 | 24.75 | 29.70 | |
| Clé à douilles | ||||
| 5800 | 62906014000 | 45.10 | 54.12 | |
| Chaîne | ||||
| 5900 | 30231029002 | 12.10 | 14.52 | |
| Boulon | ||||
| 5910 | 30217216004 | 3.48 | 4.18 | |
| Circlips | ||||
| 5920 | 42634020005 | 1.04 | 1.25 | |
| Boulon | ||||
| 6000 | 30217216004 | 3.48 | 4.18 | |
| Circlips | ||||
| 6100 | 42634020005 | 1.04 | 1.25 | |
| Plus disponible, pas de remplacement | ||||
| 6200 | 32132009013 | |||
| Sangle | ||||
| 6300 | 32174009001 | 55.00 | 66.00 | |
| Sangle | ||||
| 6400 | 32174010003 | 67.10 | 80.52 | |
