Vous trouverez ici toutes les pièces et dessins disponibles du 'Fein 72730700230 ( KBU35QW )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

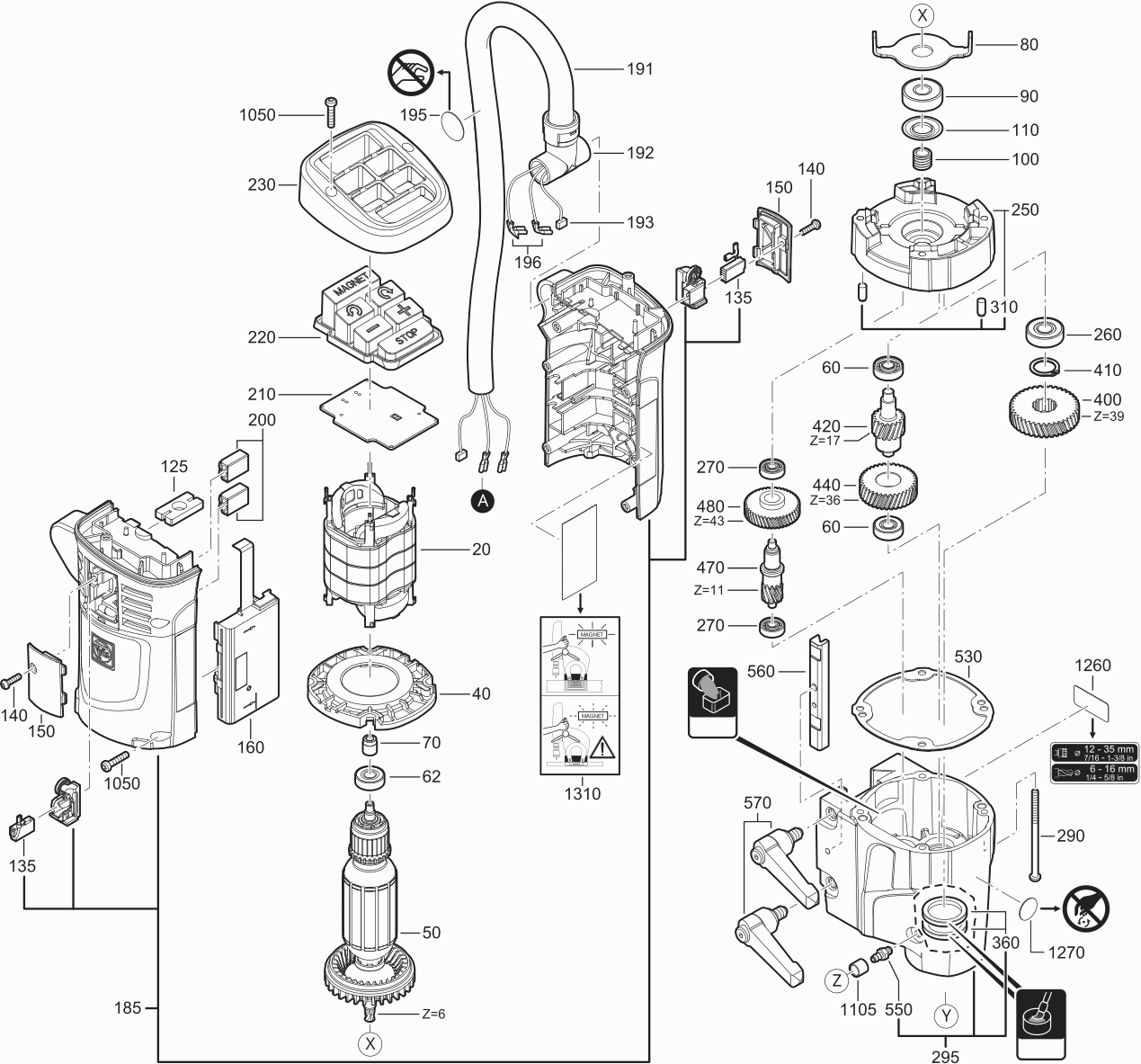

Dessins des Fein 72730700230 ( KBU35QW )
Liste de pièces de rechange des Fein 72730700230 ( KBU35QW )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Stator | ||||
| 20 | 51282002230 | 70.18 | 84.22 | |
| Anneau de guidage d'air | ||||
| 40 | 31428196000 | 6.61 | 7.93 | |
| Rotor | ||||
| 50 | 53281007230 | 136.53 | 163.84 | |
| Roulement à billes | ||||
| 60 | 41701001172 | 8.21 | 9.85 | |
| Roulement à billes | ||||
| 62 | 41701001260 | 5.77 | 6.92 | |
| Aimant | ||||
| 70 | 32172014010 | 7.66 | 9.19 | |
| Plaque | ||||
| 80 | 32416098005 | 1.67 | 2.00 | |
| Roulement à billes | ||||
| 90 | 41701207260 | 6.19 | 7.43 | |
| Bague d'étanchéité | ||||
| 100 | 32612135000 | 5.57 | 6.68 | |
| Bague d'étanchéité | ||||
| 110 | 42639028003 | 5.15 | 6.18 | |
| Couvercle | ||||
| 125 | 32411089000 | 2.29 | 2.75 | |
| Balai | ||||
| 135 | 30711158000 | 7.38 | 8.86 | |
| Vis | ||||
| 140 | 43072000000 | 1.04 | 1.25 | |
| Couvercle | ||||
| 150 | 32427157000 | 5.57 | 6.68 | |
| Platine électronique | ||||
| 160 | 30762562990 | 140.36 | 168.43 | |
| Carter moteur | ||||
| 185 | 31901202030 | 47.85 | 57.42 | |
| Gaine de protection | ||||
| 191 | 31414072000 | 20.74 | 24.89 | |
| Raccord | ||||
| 192 | 32429146010 | 17.86 | 21.43 | |
| Câble de connexion | ||||
| 193 | 30719936010 | 9.32 | 11.18 | |
| AUTOCOLLANT | ||||
| 195 | 32217468060 | 3.90 | 4.68 | |
| Faisceau électrique | ||||
| 196 | 30719943010 | 8.90 | 10.68 | |
| Bornier | ||||
| 200 | 30728445000 | 3.34 | 4.01 | |
| Platine électronique | ||||
| 210 | 30762560990 | 61.89 | 74.27 | |
| Insert d'interrupteur | ||||
| 220 | 32816078000 | 37.64 | 45.17 | |
| Couvercle | ||||
| 230 | 32429141000 | 13.08 | 15.70 | |
| Palier intermédiaire | ||||
| 250 | 31506412010 | 84.22 | 101.06 | |
| Palier intermédiaire | ||||
| 250 | 31506428010 | 41.80 | 50.16 | |
| Roulement à billes | ||||
| 260 | 41701006034 | 7.38 | 8.86 | |
| Roulement à billes | ||||
| 270 | 41701202018 | 5.77 | 6.92 | |
| Vis | ||||
| 290 | 43072006001 | 1.04 | 1.25 | |
| Carter d'engrenage | ||||
| 295 | 31508311020 | 151.84 | 182.21 | |
| Tige | ||||
| 310 | 40242058004 | 1.04 | 1.25 | |
| Roulement à billes | ||||
| 340 | 41701000015 | 14.67 | 17.60 | |
| Circlips | ||||
| 350 | 42616014009 | 1.04 | 1.25 | |
| joint quadrilobe | ||||
| 360 | 40608000005 | 5.57 | 6.68 | |
| Circlips | ||||
| 370 | 42644019001 | 4.32 | 5.18 | |
| Arbre | ||||
| 385 | 33403132000 | 173.54 | 208.25 | |
| Roue dentée | ||||
| 400 | 33663174000 | 28.71 | 34.45 | |
| Circlips | ||||
| 410 | 42616007001 | 1.04 | 1.25 | |
| Arbre, à denture | ||||
| 420 | 33763064000 | 29.03 | 34.84 | |
| Roue dentée | ||||
| 440 | 33661002000 | 15.95 | 19.14 | |
| Arbre, à denture | ||||
| 470 | 33761002000 | 43.38 | 52.06 | |
| Roue dentée | ||||
| 480 | 33657190000 | 33.81 | 40.57 | |
| Joint | ||||
| 530 | 30610048000 | 6.19 | 7.43 | |
| Embout à olive | ||||
| 550 | 41138025006 | 6.82 | 8.18 | |
| Poussoir | ||||
| 560 | 33218134000 | 38.28 | 45.94 | |
| Levier | ||||
| 570 | 32170025000 | 20.42 | 24.50 | |
| Ressort spiral | ||||
| 580 | 30901341000 | 5.36 | 6.43 | |
| Bague d'étanchéité | ||||
| 590 | 30503145006 | 3.34 | 4.01 | |
| Disque | ||||
| 600 | 32408389000 | 1.25 | 1.50 | |
| Circlips | ||||
| 615 | 42616033009 | 1.04 | 1.25 | |
| Tige | ||||
| 625 | 30240330000 | 11.10 | 13.32 | |
| Douille de serrage | ||||
| 635 | 30501371000 | 31.26 | 37.51 | |
| Douille | ||||
| 645 | 30501373000 | 27.43 | 32.92 | |
| Ressort | ||||
| 655 | 30901401000 | 5.36 | 6.43 | |
| Douille | ||||
| 665 | 30501372000 | 18.18 | 21.82 | |
| Circlips | ||||
| 670 | 42616076000 | 1.04 | 1.25 | |
| Carter | ||||
| 705 | 31207320020 | 299.86 | 359.83 | |
| Douille | ||||
| 720 | 31602089009 | 4.10 | 4.92 | |
| Ressort | ||||
| 730 | 30904047000 | 5.57 | 6.68 | |
| Vis | ||||
| 740 | 43076001030 | 1.04 | 1.25 | |
| Poussoir | ||||
| 750 | 33216047000 | 4.73 | 5.68 | |
| Barre de guidage | ||||
| 760 | 34300000002 | 52.32 | 62.78 | |
| Vis à tête cylindrique | ||||
| 770 | 43035076041 | 1.04 | 1.25 | |
| Tige filetée | ||||
| 780 | 43058008051 | 2.51 | 3.01 | |
| Crémaillère | ||||
| 790 | 33812007004 | 91.87 | 110.24 | |
| Vis à tête cylindrique (SW0030, HEX 4, M 5, L 20 M | ||||
| 810 | 43035017057 | 1.04 | 1.25 | |
| Guide | ||||
| 820 | 34300000003 | 81.66 | 97.99 | |
| Vis à tête fraisée | ||||
| 830 | 43041041053 | 1.88 | 2.26 | |
| Arbre, à denture | ||||
| 840 | 33713073000 | 103.36 | 124.03 | |
| Disque | ||||
| 850 | 42446003009 | 1.25 | 1.50 | |
| Circlips | ||||
| 860 | 42616065008 | 1.25 | 1.50 | |
| Raccord | ||||
| 870 | 30109201010 | 55.51 | 66.61 | |
| Poignée | ||||
| 890 | 32119114014 | 15.63 | 18.76 | |
| Vernier | ||||
| 900 | 32636046000 | 7.24 | 8.69 | |
| Vis à tête cylindrique | ||||
| 910 | 43035084062 | 1.04 | 1.25 | |
| Bague d'étanchéité | ||||
| 920 | 40612171000 | 1.25 | 1.50 | |
| Bouton poussoir | ||||
| 926 | 30701223005 | 13.40 | 16.08 | |
| Capuchon | ||||
| 927 | 30701224003 | 5.36 | 6.43 | |
| Couvercle | ||||
| 930 | 32424040000 | 19.78 | 23.74 | |
| Couvercle | ||||
| 930 | 32424032000 | 19.78 | 23.74 | |
| Câble de connexion | ||||
| 935 | 30719935010 | 8.50 | 10.20 | |
| Gaine de protection | ||||
| 940 | 31413237000 | 2.29 | 2.75 | |
| Cordon | ||||
| 950 | 30707579010 | 85.49 | 102.59 | |
| Serre-câble | ||||
| 960 | 32431043002 | 1.04 | 1.25 | |
| Vis | ||||
| 970 | 43074010000 | 1.04 | 1.25 | |
| Couvercle | ||||
| 980 | 32424031000 | 11.10 | 13.32 | |
| Platine électronique | ||||
| 990 | 30762641990 | 234.78 | 281.74 | |
| Vis | ||||
| 1000 | 43074013000 | 1.04 | 1.25 | |
| Vis à tête fraisée | ||||
| 1030 | 43064023045 | 0.90 | 1.08 | |
| Couvercle | ||||
| 1040 | 32424033000 | 19.78 | 23.74 | |
| Vis | ||||
| 1050 | 43074008000 | 1.04 | 1.25 | |
| Vis à tête cylindrique | ||||
| 1060 | 43035013058 | 1.04 | 1.25 | |
| Vis à tête cylindrique | ||||
| 1070 | 43033064066 | 1.04 | 1.25 | |
| Pied magnétique | ||||
| 1080 | 32172040010 | 487.43 | 584.92 | |
| Réservoir | ||||
| 1090 | 32132035010 | 40.83 | 49.00 | |
| Bague d'étanchéité | ||||
| 1091 | 40612112007 | 1.04 | 1.25 | |
| Bague d'étanchéité | ||||
| 1092 | 40612087004 | 1.04 | 1.25 | |
| Robinet à boisseau | ||||
| 1095 | 30240357010 | 25.20 | 30.24 | |
| FLEXIBELE SLANG | ||||
| 1096 | 31414070010 | 18.98 | 22.78 | |
| Tuyau flexible | ||||
| 1100 | 31414073000 | 2.93 | 3.52 | |
| Douille | ||||
| 1105 | 30501377000 | 3.48 | 4.18 | |
| Écrou | ||||
| 1110 | 42015000000 | 6.19 | 7.43 | |
| Plaque d'Informations | ||||
| 1260 | 32217514000 | 2.71 | 3.25 | |
| Autocollant | ||||
| 1270 | 32217406002 | 1.25 | 1.50 | |
| Plaque d'Informations | ||||
| 1290 | 32217507060 | 4.73 | 5.68 | |
| Plaque d'Informations | ||||
| 1310 | 32217466060 | 4.10 | 4.92 | |
| Plaque d'Informations | ||||
| 1350 | 32217552000 | 1.04 | 1.25 | |
| Puce RFID | ||||
| 2500 | 32217517000 | 1.25 | 1.50 | |
| KOFFER KBU35 | ||||
| 5000 | 33901174060 | 124.30 | 149.16 | |
| Etrier métallique | ||||
| 5010 | 30232050000 | 8.63 | 10.36 | |
| Coque pour coffret | ||||
| 5020 | 33904576000 | 24.88 | 29.86 | |
| Grille à copeaux | ||||
| 5100 | 31810298000 | 27.12 | 32.54 | |
| CENTREERSTIFT 100MM | ||||
| 5110 | 63134998310 | 17.88 | 21.46 | |
| Crochet à copeaux | ||||
| 5120 | 64201001000 | 55.00 | 66.00 | |
| Sangle | ||||
| 5130 | 32174008007 | 24.20 | 29.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 6000 | 04013203000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 6010 | 04012803000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 6020 | 04012803000 | |||
