Vous trouverez ici toutes les pièces et dessins disponibles du 'Fein 72706000230 ( KBU110-4M )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

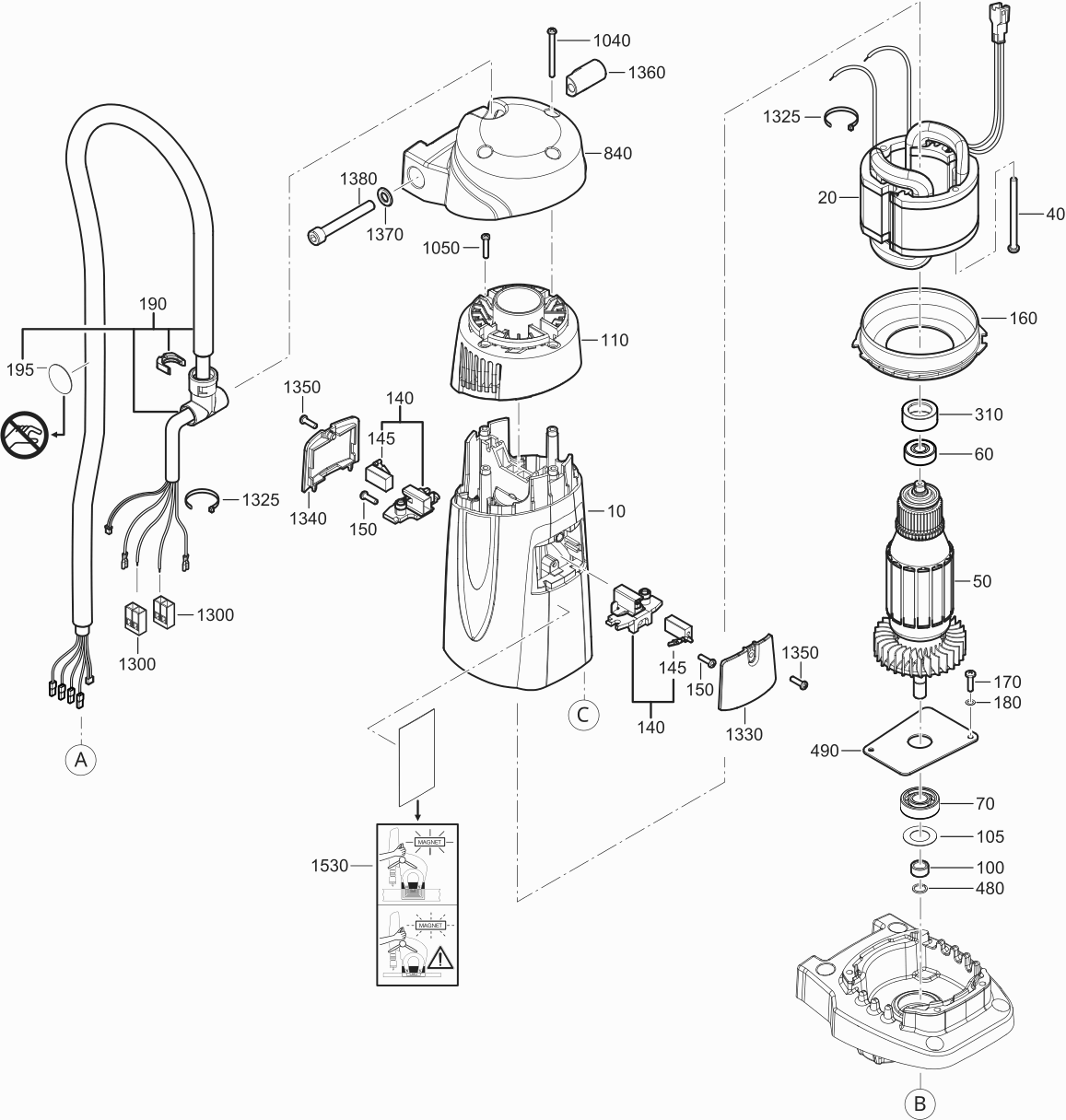

Dessins des Fein 72706000230 ( KBU110-4M )
Liste de pièces de rechange des Fein 72706000230 ( KBU110-4M )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter moteur | ||||
| 10 | 31903210030 | 52.25 | 62.70 | |
| Stator | ||||
| 20 | 51275006230 | 154.00 | 184.80 | |
| Vis | ||||
| 40 | 43072001009 | 1.04 | 1.25 | |
| Rotor | ||||
| 50 | 53275007230 | 163.33 | 196.00 | |
| Roulement à billes | ||||
| 60 | 41701207033 | 8.50 | 10.20 | |
| Roulement à billes | ||||
| 70 | 41701213220 | 9.32 | 11.18 | |
| Douille | ||||
| 100 | 30501402000 | 3.90 | 4.68 | |
| Bague d'étanchéité | ||||
| 105 | 42639031008 | 6.19 | 7.43 | |
| Carter | ||||
| 110 | 31207242002 | 16.59 | 19.91 | |
| Porte balai | ||||
| 140 | 30712090019 | 18.50 | 22.20 | |
| Balai | ||||
| 145 | 30711137006 | 11.35 | 13.62 | |
| Vis | ||||
| 150 | 43070027000 | 1.04 | 1.25 | |
| Anneau de guidage d'air | ||||
| 160 | 31428133008 | 6.19 | 7.43 | |
| Vis | ||||
| 170 | 43064024043 | 1.04 | 1.25 | |
| Vis à tête fraisée | ||||
| 170 | 43041023046 | 1.04 | 1.25 | |
| Rondelle frein | ||||
| 180 | 42443003043 | 1.04 | 1.25 | |
| Gaine de protection | ||||
| 190 | 31414076010 | 73.70 | 88.44 | |
| AUTOCOLLANT | ||||
| 195 | 32217468060 | 3.90 | 4.68 | |
| Circlips | ||||
| 230 | 42616000001 | 1.14 | 1.37 | |
| Roulement à billes | ||||
| 240 | 41701000011 | 26.12 | 31.34 | |
| Palier intermédiaire | ||||
| 250 | 31506415000 | 88.00 | 105.60 | |
| Arbre | ||||
| 260 | 33402057000 | 139.70 | 167.64 | |
| Bague d'étanchéité | ||||
| 270 | 40608000000 | 6.19 | 7.43 | |
| Roulement à billes | ||||
| 280 | 41701017059 | 23.61 | 28.33 | |
| Clavette | ||||
| 290 | 40221040006 | 1.46 | 1.75 | |
| Roue dentée | ||||
| 300 | 33667007003 | 113.56 | 136.27 | |
| Douille | ||||
| 310 | 30507168003 | 2.51 | 3.01 | |
| joint quadrilobe | ||||
| 320 | 40608000009 | 3.48 | 4.18 | |
| Roulement à billes | ||||
| 330 | 41701210037 | 12.51 | 15.01 | |
| Embrayage | ||||
| 340 | 33412049010 | 267.30 | 320.76 | |
| Goupille cylindrique | ||||
| 350 | 40201050003 | 1.04 | 1.25 | |
| Roue dentée | ||||
| 360 | 33665010010 | 186.30 | 223.56 | |
| Roue dentée | ||||
| 370 | 33615025015 | 232.23 | 278.68 | |
| Circlips | ||||
| 380 | 42616023000 | 1.04 | 1.25 | |
| Arbre, à denture | ||||
| 390 | 33765022000 | 45.65 | 54.78 | |
| Roue dentée | ||||
| 400 | 33665009009 | 52.95 | 63.54 | |
| Appuyer le roulement à bille rainuré | ||||
| 410 | 41701213011 | 7.80 | 9.36 | |
| Arbre, à denture | ||||
| 420 | 33767005005 | 149.29 | 179.15 | |
| Disque | ||||
| 430 | 42401007142 | 1.04 | 1.25 | |
| Circlips | ||||
| 440 | 42643003004 | 1.04 | 1.25 | |
| Circlips | ||||
| 470 | 42616043008 | 1.04 | 1.25 | |
| Circlips | ||||
| 480 | 42615081002 | 1.04 | 1.25 | |
| Plaque | ||||
| 490 | 32411088000 | 6.60 | 7.92 | |
| Joint | ||||
| 500 | 30610058000 | 14.67 | 17.60 | |
| Boulon | ||||
| 510 | 30217177006 | 21.69 | 26.03 | |
| Boulon | ||||
| 520 | 30217192001 | 28.39 | 34.07 | |
| Levier de vitesse | ||||
| 540 | 32805045007 | 19.14 | 22.97 | |
| Boulon | ||||
| 550 | 30216086001 | 6.61 | 7.93 | |
| Ressort spiral | ||||
| 560 | 30901202001 | 1.04 | 1.25 | |
| Douille de serrage | ||||
| 580 | 40238007005 | 1.04 | 1.25 | |
| Embrayage | ||||
| 600 | 33412049020 | 84.30 | 101.16 | |
| Carter | ||||
| 710 | 31207337020 | 530.20 | 636.24 | |
| Douille | ||||
| 720 | 31602089009 | 4.10 | 4.92 | |
| Ressort | ||||
| 730 | 30904041001 | 5.57 | 6.68 | |
| Vis à tête fraisée | ||||
| 740 | 43041026994 | 1.04 | 1.25 | |
| Poussoir | ||||
| 750 | 30229446000 | 9.12 | 10.94 | |
| Barre de guidage | ||||
| 760 | 34300000040 | 74.80 | 89.76 | |
| Vis à tête cylindrique | ||||
| 770 | 43035009044 | 1.04 | 1.25 | |
| Tige filetée | ||||
| 780 | 43058005056 | 5.99 | 7.19 | |
| Crémaillère | ||||
| 790 | 33812011000 | 102.30 | 122.76 | |
| Vis à tête cylindrique | ||||
| 810 | 43033074065 | 1.04 | 1.25 | |
| Guide | ||||
| 820 | 34300000037 | 184.80 | 221.76 | |
| Couvercle | ||||
| 840 | 32424046000 | 73.70 | 88.44 | |
| Douille de serrage | ||||
| 860 | 40238012001 | 1.04 | 1.25 | |
| Arbre | ||||
| 870 | 33717040000 | 122.50 | 147.00 | |
| Poignée | ||||
| 890 | 32119114036 | 19.14 | 22.97 | |
| Vernier | ||||
| 900 | 33213007001 | 3.34 | 4.01 | |
| Bague d'étanchéité | ||||
| 920 | 40612171000 | 1.25 | 1.50 | |
| Couvercle | ||||
| 930 | 32424048000 | 42.35 | 50.82 | |
| Gaine de protection | ||||
| 940 | 31413237000 | 2.29 | 2.75 | |
| Cordon avec fiche | ||||
| 950 | 30707556010 | 100.10 | 120.12 | |
| Couvercle de protection | ||||
| 960 | 31413177009 | 1.04 | 1.25 | |
| Clavette | ||||
| 965 | 40221032009 | 1.88 | 2.26 | |
| Pièce d'embrayage | ||||
| 970 | 33412042000 | 36.37 | 43.64 | |
| Disque | ||||
| 980 | 42401019085 | 1.04 | 1.25 | |
| Rondelle ressort | ||||
| 990 | 30905055000 | 1.04 | 1.25 | |
| Ecrou | ||||
| 1000 | 42001009080 | 1.04 | 1.25 | |
| Bouchon | ||||
| 1010 | 31420123000 | 1.67 | 2.00 | |
| Bague d'étanchéité | ||||
| 1020 | 40611012000 | 1.25 | 1.50 | |
| Vis | ||||
| 1030 | 43072011008 | 1.04 | 1.25 | |
| Vis | ||||
| 1040 | 43070012008 | 1.04 | 1.25 | |
| Vis | ||||
| 1050 | 43070031003 | 1.04 | 1.25 | |
| Vis à tête cylindrique | ||||
| 1060 | 43035013058 | 1.04 | 1.25 | |
| Pied magnétique | ||||
| 1080 | 32172046020 | 786.50 | 943.80 | |
| Pied magnétique | ||||
| 1080 | 32172034000 | 430.37 | 516.44 | |
| Réservoir | ||||
| 1090 | 32132035010 | 40.83 | 49.00 | |
| Bague d'étanchéité | ||||
| 1091 | 40612112007 | 1.04 | 1.25 | |
| Bague d'étanchéité | ||||
| 1092 | 40612087004 | 1.04 | 1.25 | |
| Robinet à boisseau | ||||
| 1095 | 30240357010 | 25.20 | 30.24 | |
| FLEXIBELE SLANG | ||||
| 1096 | 31414070010 | 18.98 | 22.78 | |
| SLANG TBV HANDPOMP | ||||
| 1100 | 31414054008 | 5.04 | 6.05 | |
| Vis à tête cylindrique | ||||
| 1105 | 43035074085 | 1.04 | 1.25 | |
| Écrou | ||||
| 1110 | 42015000000 | 6.19 | 7.43 | |
| Douille | ||||
| 1115 | 30501377000 | 3.48 | 4.18 | |
| Carter d'engrenage | ||||
| 1150 | 31508316010 | 360.80 | 432.96 | |
| Rondelle frein (SW0018, S 6) | ||||
| 1155 | 42443005064 | 1.04 | 1.25 | |
| Circlips | ||||
| 1190 | 42616009003 | 1.04 | 1.25 | |
| Circlips | ||||
| 1200 | 42616000003 | 2.22 | 2.66 | |
| Platine électronique | ||||
| 1220 | 30762646980 | 347.60 | 417.12 | |
| Système électronique | ||||
| 1220 | 30762590990 | 142.33 | 170.80 | |
| Embout à olive | ||||
| 1230 | 41138025006 | 6.82 | 8.18 | |
| Couvercle | ||||
| 1250 | 32424047000 | 42.35 | 50.82 | |
| Bornier | ||||
| 1300 | 30728445000 | 3.34 | 4.01 | |
| Vis | ||||
| 1310 | 33024081000 | 22.55 | 27.06 | |
| Écrou | ||||
| 1320 | 42019019121 | 1.46 | 1.75 | |
| Serre-câbles | ||||
| 1325 | 30234026008 | 1.04 | 1.25 | |
| Couvercle | ||||
| 1330 | 32427113009 | 5.15 | 6.18 | |
| Serre-câble | ||||
| 1335 | 32431043002 | 1.04 | 1.25 | |
| Couvercle | ||||
| 1340 | 32427115001 | 7.10 | 8.52 | |
| Vis | ||||
| 1345 | 43074010000 | 1.04 | 1.25 | |
| Vis | ||||
| 1350 | 43070027000 | 1.04 | 1.25 | |
| Couvercle | ||||
| 1355 | 32424031000 | 11.10 | 13.32 | |
| Boulon | ||||
| 1360 | 30217347001 | 41.47 | 49.76 | |
| Disque | ||||
| 1370 | 42401019085 | 1.04 | 1.25 | |
| Vis à tête cylindrique | ||||
| 1380 | 43035138087 | 1.04 | 1.25 | |
| Vis | ||||
| 1390 | 43074008000 | 1.04 | 1.25 | |
| Vis | ||||
| 1400 | 43064002043 | 1.04 | 1.25 | |
| Interrupteur | ||||
| 1410 | 30701281000 | 29.67 | 35.60 | |
| Bouton poussoir | ||||
| 1420 | 30701223005 | 13.40 | 16.08 | |
| Bouton poussoir | ||||
| 1430 | 30701311000 | 11.10 | 13.32 | |
| Bouton poussoir | ||||
| 1440 | 30701315000 | 12.92 | 15.50 | |
| Capuchon | ||||
| 1450 | 30701224003 | 5.36 | 6.43 | |
| Interrupteur | ||||
| 1460 | 30701314010 | 19.80 | 23.76 | |
| Câble de connexion | ||||
| 1470 | 30720001010 | 8.04 | 9.65 | |
| Faisceau électrique | ||||
| 1480 | 30720000010 | 30.25 | 36.30 | |
| LED | ||||
| 1490 | 30759306000 | 23.92 | 28.70 | |
| Autocollant | ||||
| 1510 | 32217406002 | 1.25 | 1.50 | |
| Plaque d'Informations | ||||
| 1520 | 32217507060 | 4.73 | 5.68 | |
| Plaque d'Informations | ||||
| 1530 | 32217466060 | 4.10 | 4.92 | |
| Plaque d'Informations | ||||
| 1540 | 32217524000 | 10.08 | 12.10 | |
| OPNAMESCHACHT MC4-WELDON 32 | ||||
| 1600 | 63901072020 | 212.30 | 254.76 | |
| Grille à copeaux | ||||
| 1610 | 31810308000 | 17.86 | 21.43 | |
| Grille à copeaux | ||||
| 1610 | 31810325000 | 17.05 | 20.46 | |
| Arbre | ||||
| 2100 | 33401114010 | 143.00 | 171.60 | |
| Ressort spiral | ||||
| 2110 | 30901341000 | 5.36 | 6.43 | |
| Douille | ||||
| 2120 | 30503168000 | 4.38 | 5.26 | |
| Disque | ||||
| 2130 | 32408389000 | 1.25 | 1.50 | |
| Circlips | ||||
| 2140 | 42616075007 | 1.04 | 1.25 | |
| Bague d'étanchéité | ||||
| 2150 | 40612000003 | 1.04 | 1.25 | |
| Écrou | ||||
| 2160 | 42015070000 | 30.25 | 36.30 | |
| Tige filetée | ||||
| 2180 | 43045000003 | 1.04 | 1.25 | |
| Pièce d'embrayage | ||||
| 2240 | 30240374000 | 10.44 | 12.53 | |
| Vis à tête cylindrique | ||||
| 2250 | 43035004041 | 1.04 | 1.25 | |
| Bague d'étanchéité | ||||
| 2260 | 40608080000 | 3.68 | 4.42 | |
| Vis à tête cylindrique | ||||
| 2270 | 43033089048 | 1.04 | 1.25 | |
| Plaque d'Informations | ||||
| 2350 | 32217552000 | 1.04 | 1.25 | |
| Puce RFID | ||||
| 2500 | 32217517000 | 1.25 | 1.50 | |
| KOFFER KBU100 | ||||
| 5000 | 33901604020 | 247.50 | 297.00 | |
| Ejecteur (UNIVERSAL, L 125 MM, OD 6.35 MM) | ||||
| 5010 | 63134998330 | 21.37 | 25.64 | |
| CENTREERPEN 184MM | ||||
| 5015 | 30217362010 | 36.85 | 44.22 | |
| Crochet à copeaux | ||||
| 5020 | 64201001000 | 55.00 | 66.00 | |
| Sangle | ||||
| 5030 | 32174007009 | 25.30 | 30.36 | |
| SPIE UITDRYF MC3-4 | ||||
| 5040 | 63305004001 | 9.84 | 11.81 | |
| ANTI-VIBRATIE HANDGREEP KLEIN | ||||
| 5060 | 32119124010 | 13.20 | 15.84 | |
| SLEUTEL STIFT SW 5 | ||||
| 5070 | 62907011009 | 2.82 | 3.38 | |
| SLEUTEL STIFT | ||||
| 5080 | 62907004005 | 2.70 | 3.24 | |
| Tige | ||||
| 5130 | 33413064000 | 34.45 | 41.34 | |
| Roue | ||||
| 5140 | 32103043010 | 58.70 | 70.44 | |
| Etrier métallique | ||||
| 5160 | 30232050000 | 8.63 | 10.36 | |
| Disque | ||||
| 5200 | 30240319000 | 2.09 | 2.51 | |
| Boîte de lubrifiant (SM0019) | ||||
| 6000 | 32132041000 | 85.23 | 102.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 6010 | 04012803000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 6020 | 04012301000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 6030 | 04012803000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 6040 | 04012803000 | |||
| Consigne de sécurité | ||||
| 9020 | 34130465060 | 4.02 | 4.82 | |
