Dessins techniques et pièces de rechange Fein HFW 9-125
Type exact:
78208600260
78208600260

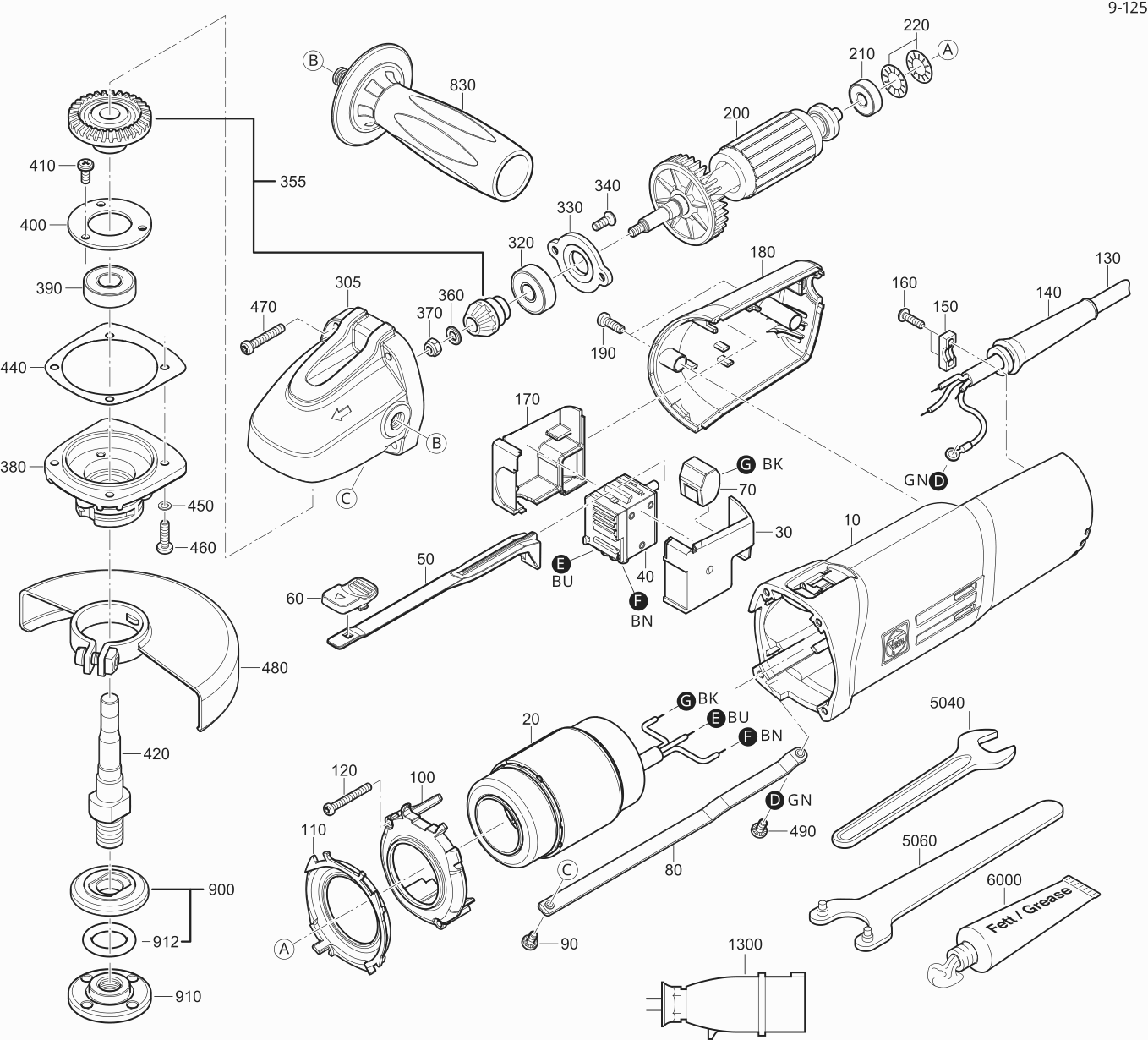

Dessins des FEIN 78208600260 ( HFW9-125 )
Liste de pièces de rechange des FEIN 78208600260 ( HFW9-125 )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Boîtier moteur | ||||
| 10 | 31901168000 | Boîtier moteur | € 57.90 | |
| Support | ||||
| 20 | 51829003160 | Support | € 362.03 | |
| Recouvrement | ||||
| 30 | 31201146000 | Recouvrement | € 5.23 | |
| Interrupteur | ||||
| 40 | 30701296000 | Interrupteur | € 39.93 | |
| Tringle de commande | ||||
| 50 | 32816073000 | Tringle de commande | € 5.52 | |
| Curseur de commande | ||||
| 60 | 32805306000 | Curseur de commande | € 3.34 | |
| Borne (2 avait besoin) | ||||
| 70 | 31412063000 | Borne (2 avait besoin) | € 2.90 | |
| rail de mise à la terre | ||||
| 80 | 30229334010 | rail de mise à la terre | € 14.64 | |
| Vis à tête fraisée | ||||
| 90 | 43064026040 | Vis à tête fraisée | € 1.00 | |
| Anneau de guidage aérien UT | ||||
| 100 | 31428173000 | Anneau de guidage aérien UT | € 7.26 | |
| Anneau de guidage aérien OT | ||||
| 110 | 31428174000 | Anneau de guidage aérien OT | € 7.26 | |
| Vis (4 avait besoin) | ||||
| 120 | 43074004000 | Vis (4 avait besoin) | € 1.00 | |
| Cordon | ||||
| 130 | 30706351010 | Cordon | € 48.58 | |
| Manchon support de câble | ||||
| 140 | 31413164009 | Manchon support de câble | € 2.11 | |
| Serre-câble | ||||
| 150 | 32431026009 | Serre-câble | € 1.00 | |
| Vis | ||||
| 160 | 43070006008 | Vis | € 1.00 | |
| Recouvrement | ||||
| 170 | 31201147000 | Recouvrement | € 5.23 | |
| Couvercle | ||||
| 180 | 32427141000 | Couvercle | € 12.20 | |
| Vis (15 avait besoin) | ||||
| 190 | 43074007000 | Vis (15 avait besoin) | € 1.00 | |
| Rotor | ||||
| 200 | 33502054010 | Rotor | € 204.97 | |
| Appuyer le roulement à bille rainuré | ||||
| 210 | 41701001260 | Appuyer le roulement à bille rainuré | € 4.86 | |
| Rondelle ressort (2 avait besoin) | ||||
| 220 | 30905080000 | Rondelle ressort (2 avait besoin) | € 1.00 | |
| Carter d'engrenage | ||||
| 305 | 31206144020 | Carter d'engrenage | € 70.54 | |
| Appuyer le roulement à bille rainuré | ||||
| 320 | 41701207055 | Appuyer le roulement à bille rainuré | € 14.23 | |
| Plaque | ||||
| 330 | 32416113000 | Plaque | € 10.02 | |
| Vis tête fraisée plate (4 avait besoin) | ||||
| 340 | 43069001045 | Vis tête fraisée plate (4 avait besoin) | € 1.00 | |
| Engrenage conique Z=13/33 | ||||
| 355 | 33809240010 | Engrenage conique Z=13/33 | € 146.41 | |
| Disque | ||||
| 360 | 42401002056 | Disque | € 1.00 | |
| Écrou | ||||
| 370 | 42019009051 | Écrou | € 1.00 | |
| Plaque d'appui | ||||
| 380 | 32419149000 | Plaque d'appui | € 39.26 | |
| Appuyer le roulement à bille rainuré | ||||
| 390 | 41701010054 | Appuyer le roulement à bille rainuré | € 5.95 | |
| Plaque | ||||
| 400 | 32416081002 | Plaque | € 9.29 | |
| Vis à tête fraisée bombée (3 avait besoin) | ||||
| 410 | 43064008044 | Vis à tête fraisée bombée (3 avait besoin) | € 1.00 | |
| Arbre | ||||
| 420 | 33406312000 | Arbre | € 49.25 | |
| Disque | ||||
| 440 | 32624121020 | Disque | € 4.07 | |
| Rondelle frein M4 (2 avait besoin) | ||||
| 450 | 42443003043 | Rondelle frein M4 (2 avait besoin) | € 1.00 | |
| Vis à tête fraisée bombée (4 avait besoin) | ||||
| 460 | 43064024043 | Vis à tête fraisée bombée (4 avait besoin) | € 1.00 | |
| Vis (4 avait besoin) | ||||
| 470 | 43074012000 | Vis (4 avait besoin) | € 1.00 | |
| Capot de protection | ||||
| 480 | 31810278020 | Capot de protection | € 55.24 | |
| Vis à tête fraisée | ||||
| 490 | 43064026040 | Vis à tête fraisée | € 1.00 | |
| Poignée anti-vibrations | ||||
| 830 | 32119124010 | Poignée anti-vibrations | € 12.95 | |
| Flasque intérieur | ||||
| 900 | 63801182010 | Flasque intérieur | € 10.94 | |
| Flasque fileté | ||||
| 910 | 63802052000 | Flasque fileté | € 10.94 | |
| Bague d'étanchéité | ||||
| 912 | 40612000007 | Bague d'étanchéité | € 1.00 | |
| Clé à fourche SW17 | ||||
| 5040 | 62903002009 | Clé à fourche SW17 | € 8.47 | |
| Clé à ergots | ||||
| 5060 | 62910022002 | Clé à ergots | € 5.23 | |
| Tube de lubrifiant 0,085 kg | ||||
| 6000 | 32160003014 | Tube de lubrifiant 0,085 kg | € 9.29 | |
| Épuisé | ||||
| 9020 | 34130054061 | Épuisé | ||
