Vous trouverez ici toutes les pièces et dessins disponibles du 'Fein 72342300620 (AStxe649-1)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

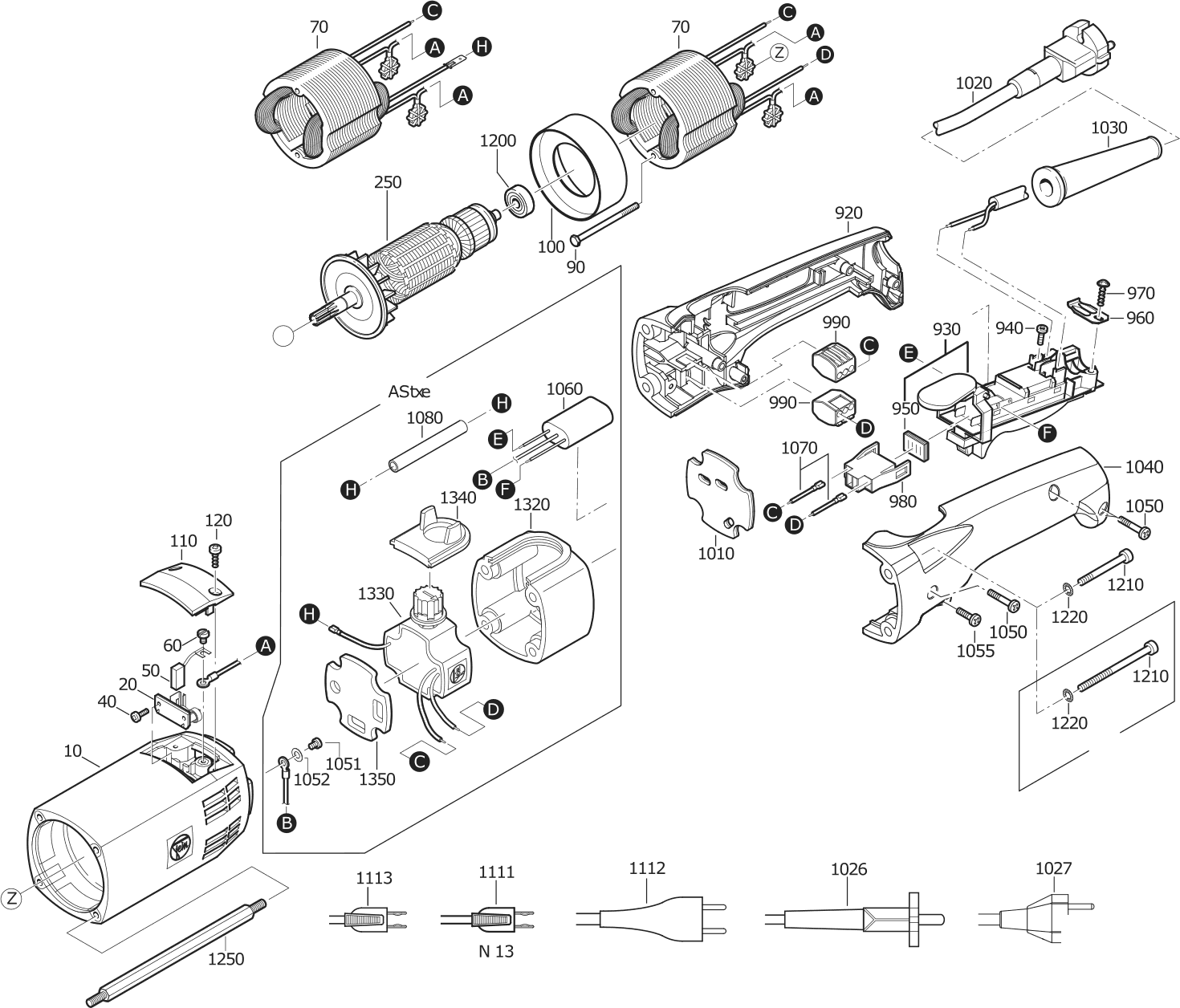

Dessins des Fein 72342300620 (AStxe649-1)
Liste de pièces de rechange des Fein 72342300620 (AStxe649-1)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter moteur | ||||
| 10 | 31903099006 | 160.78 | 192.94 | |
| Porte balai | ||||
| 20 | 30712067017 | 9.74 | 11.69 | |
| Vis à tête fraisée | ||||
| 40 | 43041001994 | 1.56 | 1.87 | |
| Balai | ||||
| 50 | 30711067004 | 7.10 | 8.52 | |
| Vis à tête fraisée | ||||
| 60 | 43041016042 | 1.56 | 1.87 | |
| Stator | ||||
| 70 | 51215024230 | 109.74 | 131.69 | |
| Vis 6 pans | ||||
| 90 | 43001004042 | 2.51 | 3.01 | |
| Anneau de guidage d'air | ||||
| 100 | 31428010005 | 6.82 | 8.18 | |
| Couvercle | ||||
| 110 | 32427040001 | 3.34 | 4.01 | |
| Vis | ||||
| 120 | 43046001002 | 1.56 | 1.87 | |
| Rotor | ||||
| 250 | 53215007225 | 232.23 | 278.68 | |
| Carter d'engrenage | ||||
| 300 | 31209013002 | 433.84 | 520.61 | |
| Roulement à billes | ||||
| 340 | 41701607012 | 35.09 | 42.11 | |
| Bloc d'entraînement | ||||
| 350 | 30110022002 | 343.24 | 411.89 | |
| Boulon | ||||
| 360 | 30216098002 | 2.09 | 2.51 | |
| Roue dentée | ||||
| 370 | 33811030002 | 105.91 | 127.09 | |
| Cage à aiguilles | ||||
| 390 | 41715017008 | 6.82 | 8.18 | |
| Cage à aiguilles | ||||
| 400 | 41715013009 | 14.36 | 17.23 | |
| Roue dentée | ||||
| 410 | 33804015005 | 159.50 | 191.40 | |
| Vis à tête cylindrique | ||||
| 420 | 43002108997 | 1.56 | 1.87 | |
| Roulement à billes | ||||
| 430 | 41701010032 | 11.10 | 13.32 | |
| Clavette | ||||
| 440 | 40221008003 | 4.10 | 4.92 | |
| Circlips | ||||
| 450 | 42641001002 | 1.56 | 1.87 | |
| Engrenage conique | ||||
| 465 | 33809142019 | 239.89 | 287.87 | |
| Disque | ||||
| 470 | 32624087034 | 4.52 | 5.42 | |
| Disque | ||||
| 470 | 32624087028 | 1.56 | 1.87 | |
| Disque | ||||
| 490 | 32624086030 | 10.16 | 12.19 | |
| Disque | ||||
| 490 | 32624086024 | 9.47 | 11.36 | |
| Clavette | ||||
| 500 | 40221017004 | 1.67 | 2.00 | |
| Arbre excentrique | ||||
| 510 | 33405022003 | 209.26 | 251.11 | |
| Arbre excentrique | ||||
| 515 | 33405022028 | 423.63 | 508.36 | |
| Boulon | ||||
| 520 | 30217200004 | 15.95 | 19.14 | |
| Rouleau | ||||
| 530 | 41724001005 | 33.18 | 39.82 | |
| Rondelle d'ajustage | ||||
| 550 | 32408212006 | 1.04 | 1.25 | |
| Circlips | ||||
| 560 | 42616006007 | 1.87 | 2.24 | |
| Roulement à billes | ||||
| 580 | 41701222038 | 17.86 | 21.43 | |
| Écrou | ||||
| 590 | 42019006080 | 1.56 | 1.87 | |
| Plaque d'appui | ||||
| 620 | 32419063000 | 84.22 | 101.06 | |
| Circlips | ||||
| 630 | 42616003002 | 1.67 | 2.00 | |
| Tige | ||||
| 640 | 40247006002 | 1.56 | 1.87 | |
| Vis à tête cylindrique | ||||
| 650 | 43035073052 | 1.56 | 1.87 | |
| Rondelle frein | ||||
| 660 | 42443004057 | 1.56 | 1.87 | |
| Disque | ||||
| 680 | 32408232004 | 2.93 | 3.52 | |
| Tige | ||||
| 690 | 40247007006 | 1.56 | 1.87 | |
| Couvercle | ||||
| 700 | 32429068000 | 154.40 | 185.28 | |
| Plus disponible, pas de remplacement | ||||
| 705 | 32429068019 | |||
| Tige | ||||
| 770 | 32714057002 | 112.29 | 134.75 | |
| Tige | ||||
| 775 | 32714057011 | 307.52 | 369.02 | |
| Coulisse | ||||
| 780 | 32714059004 | 174.81 | 209.77 | |
| Vis à tête cylindrique | ||||
| 790 | 43035080068 | 1.04 | 1.25 | |
| Goupille cylindrique | ||||
| 800 | 40201036006 | 1.04 | 1.25 | |
| Tige filetée | ||||
| 810 | 43007038088 | 5.57 | 6.68 | |
| Plaque | ||||
| 820 | 32714011000 | 17.86 | 21.43 | |
| Ecrou | ||||
| 830 | 42001009080 | 1.56 | 1.87 | |
| Disque | ||||
| 835 | 42401019085 | 1.56 | 1.87 | |
| Disque (SW0014, OD 12 MM, ID 6.4 MM) | ||||
| 840 | 42401018069 | 1.56 | 1.87 | |
| Douille de serrage | ||||
| 850 | 40238041005 | 1.04 | 1.25 | |
| Circlips | ||||
| 860 | 42445003060 | 1.56 | 1.87 | |
| Ecrou | ||||
| 870 | 42001029066 | 1.04 | 1.25 | |
| Vis à tête cylindrique | ||||
| 880 | 43033015052 | 1.56 | 1.87 | |
| Vis à tête cylindrique | ||||
| 890 | 43035073052 | 1.56 | 1.87 | |
| Palier | ||||
| 900 | 31604008001 | 9.89 | 11.87 | |
| Racleur | ||||
| 910 | 32714058000 | 1.88 | 2.26 | |
| Demi-coque de poignée | ||||
| 920 | 31204179000 | 19.46 | 23.35 | |
| Anneau feutre | ||||
| 925 | 30604042007 | 3.68 | 4.42 | |
| Interrupteur | ||||
| 930 | ||||
| Interrupteur | ||||
| 930 | 30701316010 | 54.87 | 65.84 | |
| Palier intermédiaire | ||||
| 935 | 31506209007 | 294.76 | 353.71 | |
| Vis à tête fraisée | ||||
| 940 | 43041035047 | 1.56 | 1.87 | |
| Joint | ||||
| 950 | 31324121000 | 8.63 | 10.36 | |
| Serre-câble | ||||
| 960 | 32431042008 | 1.56 | 1.87 | |
| Vis | ||||
| 970 | 43070035002 | 1.56 | 1.87 | |
| Carter | ||||
| 980 | 31324123000 | 7.10 | 8.52 | |
| Bornier | ||||
| 990 | 31412063000 | 3.48 | 4.18 | |
| Plaque | ||||
| 1010 | 30605042008 | 4.94 | 5.93 | |
| Câble assemblé | ||||
| 1020 | 30707373014 | 15.95 | 19.14 | |
| Gaine de cordon | ||||
| 1030 | 31413094007 | 2.93 | 3.52 | |
| Demi-coque de poignée | ||||
| 1040 | 31204180000 | 19.14 | 22.97 | |
| Vis | ||||
| 1050 | 43070031003 | 1.56 | 1.87 | |
| Vis à tête fraisée | ||||
| 1051 | 43041016042 | 1.56 | 1.87 | |
| Vis | ||||
| 1055 | 43070038007 | 1.56 | 1.87 | |
| Condensateur | ||||
| 1060 | 30722186010 | 13.08 | 15.70 | |
| Câble de connexion | ||||
| 1070 | 30719655010 | 2.51 | 3.01 | |
| Tuyau isolant | ||||
| 1080 | 31413138001 | 1.56 | 1.87 | |
| Roulement à billes | ||||
| 1200 | 41701204131 | 7.80 | 9.36 | |
| Vis à tête cylindrique | ||||
| 1210 | 43002106058 | 3.68 | 4.42 | |
| Rondelle frein | ||||
| 1220 | 42443004057 | 1.56 | 1.87 | |
| Roulement à billes | ||||
| 1230 | 41701207033 | 8.50 | 10.20 | |
| Boulon | ||||
| 1250 | 33023059003 | 5.92 | 7.10 | |
| Écrou | ||||
| 1260 | 42019005052 | 1.56 | 1.87 | |
| Vis à tête cylindrique | ||||
| 1270 | 43035025059 | 1.56 | 1.87 | |
| Rondelle frein | ||||
| 1280 | 42443004057 | 1.56 | 1.87 | |
| Disque | ||||
| 1290 | 32411069004 | 1.56 | 1.87 | |
| Anneau feutre | ||||
| 1300 | 30601082001 | 1.56 | 1.87 | |
| Bague d'étanchéité | ||||
| 1310 | 32612077003 | 6.82 | 8.18 | |
| Carter | ||||
| 1320 | 31207078005 | 35.73 | 42.88 | |
| Régulateur de vitesse | ||||
| 1330 | 30762288020 | 376.42 | 451.70 | |
| Régulateur de vitesse | ||||
| 1330 | 30762286020 | 347.07 | 416.48 | |
| Insert de carter | ||||
| 1340 | 32414046002 | 5.36 | 6.43 | |
| Plaque | ||||
| 1350 | 30605058008 | 6.61 | 7.93 | |
| Plus disponible, pas de remplacement | ||||
| 1730 | 33412015000 | |||
| Boulon | ||||
| 1735 | 33412015019 | 63.80 | 76.56 | |
| Plus disponible, pas de remplacement | ||||
| 1740 | 30510025004 | |||
| Boulon | ||||
| 1750 | 33412015019 | 63.80 | 76.56 | |
| Anneau | ||||
| 1760 | 32601193008 | 13.40 | 16.08 | |
| Puce RFID | ||||
| 2500 | 32217517000 | 1.56 | 1.87 | |
| Poignée | ||||
| 5000 | 32119044012 | 40.19 | 48.23 | |
| Poignée | ||||
| 5010 | 32119044003 | 14.67 | 17.60 | |
| Étrier | ||||
| 5020 | 33211022001 | 19.46 | 23.35 | |
| Disque | ||||
| 5030 | 42401017104 | 1.56 | 1.87 | |
| Vis 6 pans | ||||
| 5040 | 43001059102 | 5.15 | 6.18 | |
| Écrou | ||||
| 5050 | 42019007105 | 1.56 | 1.87 | |
| Clé (13 MM) | ||||
| 5060 | 62901007007 | 8.76 | 10.51 | |
| Clé à douilles (8 MM) | ||||
| 5070 | 62906009007 | 4.92 | 5.90 | |
| Lame de scie (HSS, L 300 MM) | ||||
| 5080 | 63503063007 | 14.08 | 16.90 | |
| Vis à tête cylindrique | ||||
| 5090 | 43035014056 | 1.56 | 1.87 | |
| Clé Allen (Winkel, HEX 4) | ||||
| 5110 | 62907010000 | 2.64 | 3.17 | |
| Plus disponible, pas de remplacement | ||||
| 6000 | 32132007011 | |||
| Consignes de sécurité | ||||
| 9020 | 34130054061 | 1.87 | 2.24 | |
