Vous trouverez ici toutes les pièces et dessins disponibles du 'Dewalt DW734 Type 20'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

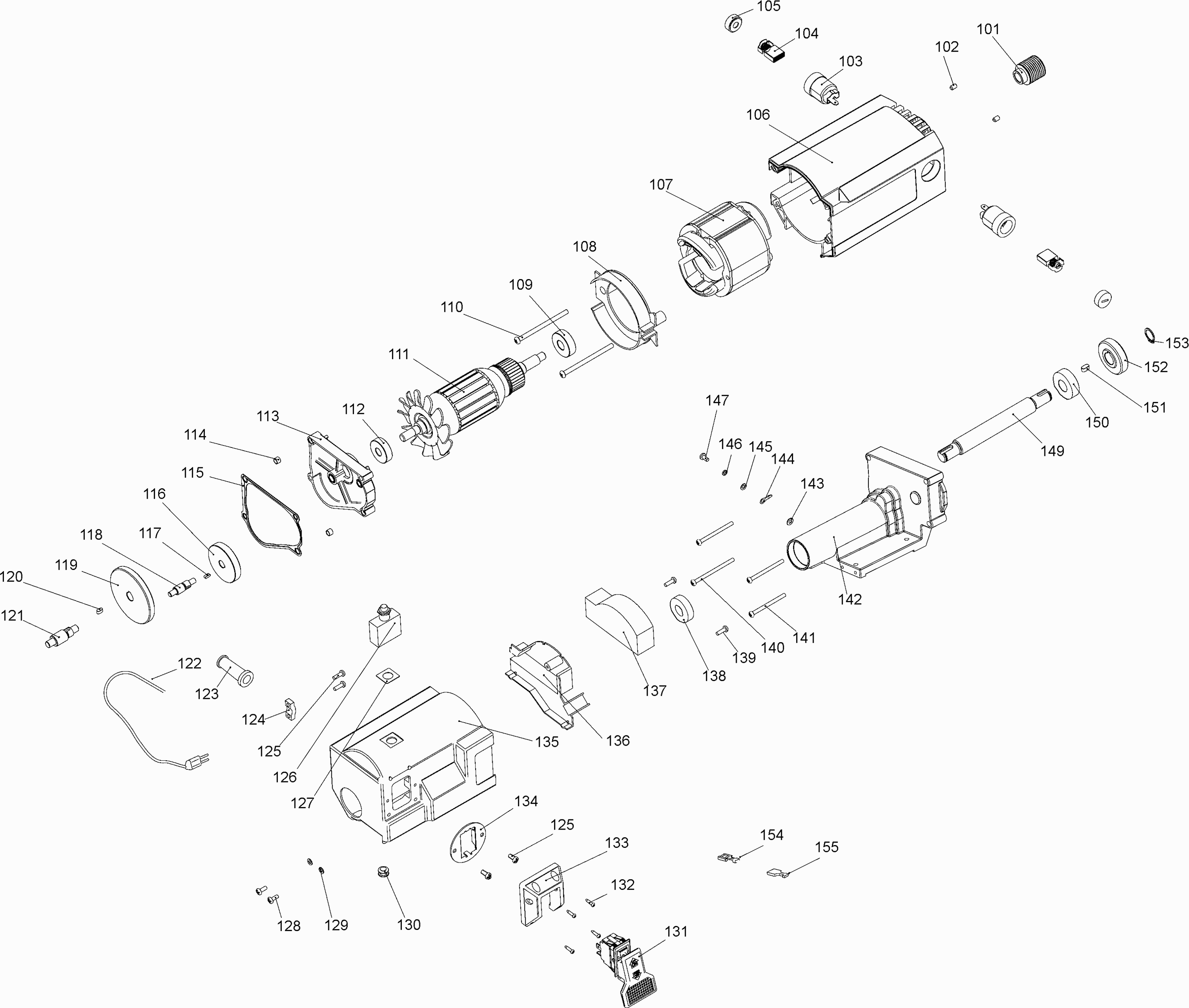

Dessins des Dewalt DW734 Type 20
Liste de pièces de rechange des Dewalt DW734 Type 20
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 1 | 429962-03 | |||
| HANDLE | ||||
| 2 | N467693 | 9.06 | 10.87 | |
| CIRCLIP | ||||
| 3 | 285982-00 | 1.37 | 1.64 | |
| VIS | ||||
| 4 | 285984-00 | 2.64 | 3.17 | |
| Pas d'informations disponibles, non commandable | ||||
| 5 | N467695 | |||
| Pas d'informations disponibles, non commandable | ||||
| 6 | N467697 | |||
| JOINT | ||||
| 7 | 285977-00 | 1.63 | 1.96 | |
| CLE A BOUGIE | ||||
| 8 | 286039-00 | 5.96 | 7.15 | |
| Pas d'informations disponibles, non commandable | ||||
| 9 | 5140067-13 | |||
| VIS | ||||
| 10 | 429669-00 | 1.37 | 1.64 | |
| SCREW.SPECIAL | ||||
| 11 | 429674-00 | 1.37 | 1.64 | |
| Déflecteur ens. | ||||
| 12 | N468248 | 16.28 | 19.54 | |
| COURROIE | ||||
| 13 | 429962-08 | 34.55 | 41.46 | |
| ECROU | ||||
| 14 | N467725 | 1.63 | 1.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 15 | N467727 | |||
| 716-04000 | ||||
| 16 | N467724 | 1.37 | 1.64 | |
| PALIER | ||||
| 17 | 285964-00 | 15.29 | 18.35 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | N467719 | |||
| Pas d'informations disponibles, non commandable | ||||
| 19 | N467835 | |||
| Pas d'informations disponibles, non commandable | ||||
| 20 | DW7342 | |||
| PARTS PACK(KIT) | ||||
| 21 | 5140067-11 | 19.78 | 23.74 | |
| Pas d'informations disponibles, non commandable | ||||
| 22 | N467833 | |||
| CLE | ||||
| 23 | N467728 | 1.37 | 1.64 | |
| VIS | ||||
| 24 | N467855 | 1.37 | 1.64 | |
| CHAIN WHEEL SPRING | ||||
| 25 | N467850 | 1.37 | 1.64 | |
| BAGUE | ||||
| 26 | N467840 | 4.71 | 5.65 | |
| VIS | ||||
| 27 | N536396 | 1.37 | 1.64 | |
| RONDELLE AVANT | ||||
| 28 | 5140006-96 | 5.96 | 7.15 | |
| SUPPORT DE DROITE | ||||
| 29 | 5140006-83 | 5.96 | 7.15 | |
| VIS | ||||
| 30 | 429991-05 | 12.31 | 14.77 | |
| ROULEAU | ||||
| 31 | N467842 | 42.36 | 50.83 | |
| RESSORT | ||||
| 32 | N467851 | 1.37 | 1.64 | |
| CHAINE | ||||
| 33 | N467852 | 10.88 | 13.06 | |
| SUPPORT DE GAUCHE | ||||
| 34 | 5140006-84 | 5.96 | 7.15 | |
| SHORT SPROCKET | ||||
| 35 | N467845 | 3.45 | 4.14 | |
| BARBOTIN | ||||
| 36 | N467844 | 3.61 | 4.33 | |
| 716-04000 | ||||
| 37 | N467846 | 1.37 | 1.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 38 | 5140110-61 | |||
| Pas d'informations disponibles, non commandable | ||||
| 39 | N467714 | |||
| ADAPTATEUR D''ASPIRATION | ||||
| 40 | N467717 | 5.27 | 6.32 | |
| BOULON | ||||
| 41 | 489128-00 | 1.37 | 1.64 | |
| Ecrou | ||||
| 42 | 286256-00 | 1.37 | 1.64 | |
| SCREW.SPECIAL | ||||
| 43 | 429673-00 | 1.37 | 1.64 | |
| RESSORT | ||||
| 44 | N467853 | 1.63 | 1.96 | |
| Rasthebel-verzinkt 2.40E | ||||
| 45 | N467854 | 2.44 | 2.93 | |
| ECROU | ||||
| 46 | 285953-00 | 1.37 | 1.64 | |
| DISP. DE BLOCAGE | ||||
| 47 | 285962-00 | 4.05 | 4.86 | |
| Plus disponible, pas de remplacement | ||||
| 48 | 285971-00 | |||
| COUVERCLE | ||||
| 49 | 285949-00 | 5.27 | 6.32 | |
| BARREAU COMPLET | ||||
| 50 | N468241 | 28.57 | 34.28 | |
| SUPPORT | ||||
| 50 | N468242 | 2.44 | 2.93 | |
| SUPPORT | ||||
| 50 | N468240 | 2.44 | 2.93 | |
| 716-04000 | ||||
| 50 | N468243 | 1.37 | 1.64 | |
| RESSORT | ||||
| 50 | N467706 | 1.37 | 1.64 | |
| SCREW.SPECIAL | ||||
| 50 | 429673-00 | 1.37 | 1.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | N467856 | |||
| POINTEUR | ||||
| 52 | 429962-06 | 3.45 | 4.14 | |
| VIS | ||||
| 53 | 330024-00 | 1.37 | 1.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | N467867 | |||
| PARE-CHOCS | ||||
| 55 | 429676-00 | 2.64 | 3.17 | |
| INDICATEUR | ||||
| 56 | N467864 | 2.89 | 3.47 | |
| RONDELLE SECURITE POUR RS-770 | ||||
| 57 | N471077 | 2.89 | 3.47 | |
| INDICATOR SCREW | ||||
| 58 | N467866 | 1.63 | 1.96 | |
| SCREW.SPECIAL | ||||
| 59 | 429670-00 | 1.37 | 1.64 | |
| AXE | ||||
| 60 | N470447 | 1.37 | 1.64 | |
| SCREW.SPECIAL | ||||
| 61 | 429670-00 | 1.37 | 1.64 | |
| VIS | ||||
| 62 | N467868 | 1.37 | 1.64 | |
| PALIER | ||||
| 63 | 285934-00 | 12.31 | 14.77 | |
| 716-04000 | ||||
| 64 | N467839 | 1.37 | 1.64 | |
| KETTENSCHUTZ SCHWERT | ||||
| 65 | N467875 | 6.50 | 7.80 | |
| COLLIER | ||||
| 66 | N467848 | 2.44 | 2.93 | |
| RESSORT | ||||
| 67 | N467849 | 1.37 | 1.64 | |
| VIS | ||||
| 68 | 285925-00 | 1.37 | 1.64 | |
| PLATE GUIDE | ||||
| 69 | N467880 | 3.45 | 4.14 | |
| PLAQUE | ||||
| 70 | N467882 | 18.10 | 21.72 | |
| ÜCROU | ||||
| 71 | 285917-00 | 1.37 | 1.64 | |
| TURRET SCREW | ||||
| 72 | N467885 | 2.44 | 2.93 | |
| ROTULE ACIER | ||||
| 73 | 285919-00 | 1.37 | 1.64 | |
| RESSORT | ||||
| 74 | N467878 | 1.37 | 1.64 | |
| VIS | ||||
| 75 | N467905 | 4.05 | 4.86 | |
| DRIVING ROD | ||||
| 76 | N467908 | 12.12 | 14.54 | |
| VIS | ||||
| 77 | 285914-00 | 1.63 | 1.96 | |
| PLAQUE | ||||
| 78 | 285913-00 | 3.45 | 4.14 | |
| JAMBE DE FORCE | ||||
| 79 | N467883 | 15.29 | 18.35 | |
| COUVERCLE | ||||
| 80 | N467891 | 19.78 | 23.74 | |
| Pas d'informations disponibles, non commandable | ||||
| 81 | N467877 | |||
| VIS | ||||
| 82 | 285909-00 | 1.37 | 1.64 | |
| BARBOTIN | ||||
| 83 | N467911 | 5.27 | 6.32 | |
| PLAQUE | ||||
| 84 | 285907-00 | 4.05 | 4.86 | |
| TABLE ASSEMBLY | ||||
| 85 | N470337 | 36.53 | 43.84 | |
| SCREW.SPECIAL | ||||
| 86 | 429699-00 | 1.63 | 1.96 | |
| CHAINE | ||||
| 87 | N467912 | 23.27 | 27.92 | |
| VIS | ||||
| 88 | 286052-00 | 1.37 | 1.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 89 | N467909 | |||
| COUVERCLE | ||||
| 90 | N467889 | 19.78 | 23.74 | |
| COLLIER | ||||
| 91 | 286022-00 | 1.37 | 1.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | N470355 | |||
| ETIQUETTE | ||||
| 93 | 382588-00 | 19.78 | 23.74 | |
| ETIQUETTE D'AVERTISSEMENT | ||||
| 93 | 386411-00 | 12.31 | 14.77 | |
| ETIQUETTE D'AVERTISSEMENT | ||||
| 93 | 286040-00 | 12.31 | 14.77 | |
| ETIQUETTE D'AVERTISSEMENT | ||||
| 93 | 618560-00 | 12.31 | 14.77 | |
| BALANCE | ||||
| 93 | 285912-00 | 7.23 | 8.68 | |
| ETIQUETTE | ||||
| 93 | 382586-00 | 2.64 | 3.17 | |
| ETIQUETTE | ||||
| 93 | 382589-00 | 2.64 | 3.17 | |
| Pas d'informations disponibles, non commandable | ||||
| 95 | N467869 | |||
| Pas d'informations disponibles, non commandable | ||||
| 101 | N467927 | |||
| VIS | ||||
| 102 | N467926 | 1.37 | 1.64 | |
| PORTE-BALAIS | ||||
| 103 | N467925 | 4.71 | 5.65 | |
| Pas d'informations disponibles, non commandable | ||||
| 104 | N467924 | |||
| CHAPEAU DE BALAI | ||||
| 105 | N467923 | 1.37 | 1.64 | |
| BOITIER DE CHAMP | ||||
| 106 | N467916 | 30.24 | 36.29 | |
| Pas d'informations disponibles, non commandable | ||||
| 107 | N467920 | |||
| CHICANE | ||||
| 108 | N467921 | 1.63 | 1.96 | |
| KUGELLAGER | ||||
| 109 | N467922 | 6.50 | 7.80 | |
| VIS | ||||
| 110 | N467915 | 1.37 | 1.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 111 | N467919 | |||
| KUGELLAGER | ||||
| 112 | N467917 | 5.96 | 7.15 | |
| MOITIER COUV. DE BOöTIER | ||||
| 113 | N470363 | 10.88 | 13.06 | |
| AXE | ||||
| 114 | N467941 | 1.63 | 1.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 115 | N511135 | |||
| PIGNON | ||||
| 116 | N467940 | 13.42 | 16.10 | |
| CLE | ||||
| 117 | N467937 | 1.37 | 1.64 | |
| Arbre | ||||
| 118 | N467938 | 12.31 | 14.77 | |
| PIGNON | ||||
| 119 | N467942 | 13.42 | 16.10 | |
| CLE | ||||
| 120 | N467944 | 1.37 | 1.64 | |
| Arbre | ||||
| 121 | N467943 | 12.31 | 14.77 | |
| Pas d'informations disponibles, non commandable | ||||
| 122 | N467964 | |||
| STRAIN RELIEF | ||||
| 123 | N467959 | 1.63 | 1.96 | |
| COLLIER DE CORDON | ||||
| 124 | N467962 | 1.37 | 1.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 125 | N467958 | |||
| Pas d'informations disponibles, non commandable | ||||
| 126 | N467947 | |||
| Pas d'informations disponibles, non commandable | ||||
| 127 | N467946 | |||
| VIS | ||||
| 128 | N467955 | 1.37 | 1.64 | |
| RONDELLE AVANT | ||||
| 129 | N470433 | 1.37 | 1.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 130 | N511411 | |||
| Pas d'informations disponibles, non commandable | ||||
| 131 | 285990-00 | |||
| Pas d'informations disponibles, non commandable | ||||
| 132 | N467954 | |||
| Pas d'informations disponibles, non commandable | ||||
| 133 | N467951 | |||
| Pas d'informations disponibles, non commandable | ||||
| 134 | N467950 | |||
| HOUSING-SWITCH | ||||
| 135 | N467914 | 21.59 | 25.91 | |
| Pas d'informations disponibles, non commandable | ||||
| 136 | N470370 | |||
| DUST SEAL | ||||
| 137 | N470369 | 1.63 | 1.96 | |
| KUGELLAGER | ||||
| 138 | N467930 | 5.96 | 7.15 | |
| VIS | ||||
| 139 | N467957 | 1.37 | 1.64 | |
| VIS | ||||
| 140 | N467934 | 1.37 | 1.64 | |
| VIS | ||||
| 141 | N467931 | 1.37 | 1.64 | |
| TRANSMISSION AUTODRIVE VISION | ||||
| 142 | N470357 | 21.59 | 25.91 | |
| Pas d'informations disponibles, non commandable | ||||
| 143 | N511174 | |||
| Pas d'informations disponibles, non commandable | ||||
| 144 | N470436 | |||
| RONDELLE AVANT | ||||
| 145 | N470433 | 1.37 | 1.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 146 | N511175 | |||
| Pas d'informations disponibles, non commandable | ||||
| 147 | N470432 | |||
| AXE | ||||
| 149 | N467932 | 9.06 | 10.87 | |
| Pas d'informations disponibles, non commandable | ||||
| 150 | N467935 | |||
| Pas d'informations disponibles, non commandable | ||||
| 151 | N467936 | |||
| PIGNON | ||||
| 152 | N467939 | 19.78 | 23.74 | |
| 716-04000 | ||||
| 153 | N467846 | 1.37 | 1.64 | |
| PRISE MALE | ||||
| 154 | N470434 | 1.37 | 1.64 | |
| MANCHON | ||||
| 155 | N470435 | 1.37 | 1.64 | |
| GRAISSE | ||||
| 800 | 429698-00 | 89.65 | 107.58 | |
| OUTIL D''ENTRETIEN | ||||
| 836 | 233957-00 | 224.14 | 268.97 | |
