Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601300017 ( USW(J)77 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

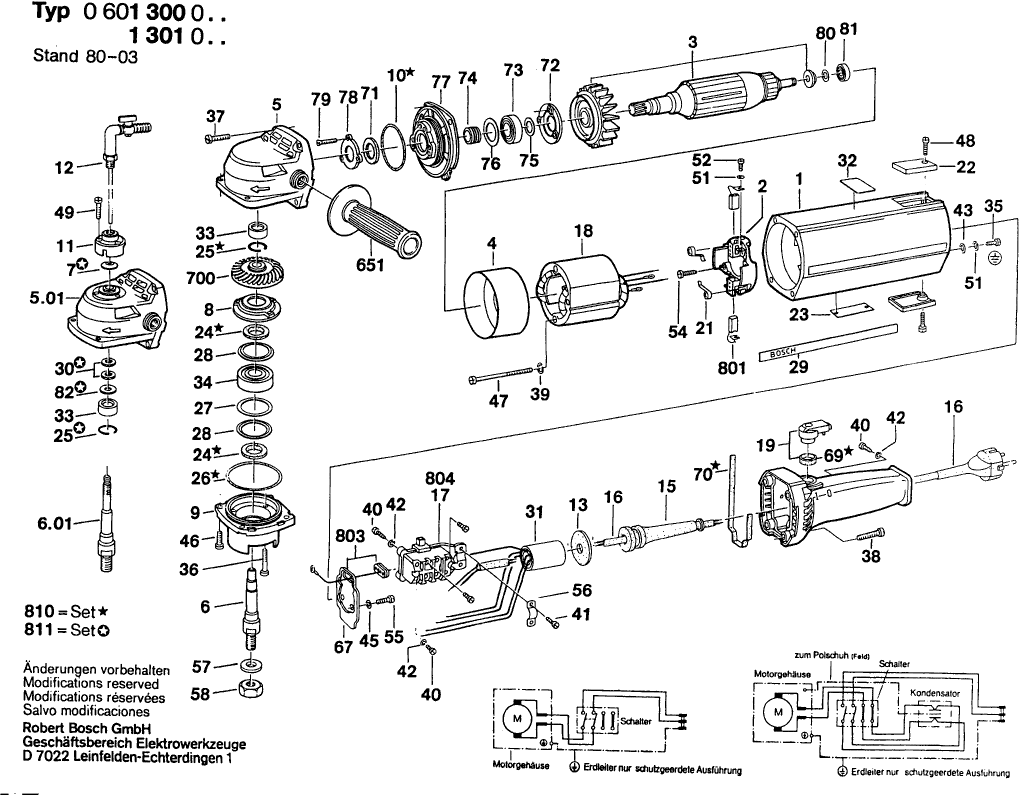

Dessins des Bosch 0601300017 ( USW(J)77 )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0601300017 ( USW(J)77 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Plus disponible, pas de remplacement
1 1605108042

Porte-Balais
2 1604336006 15.71 18.85

Plus disponible, pas de remplacement
3 1604010036

Deflecteur D’air
4 1600209002 3.31 3.97

Carter D’engrenages
5 3605806104 130.32 156.38

Broche De Rectifieuse M14x1,5 MM
6 1603523032 33.45 40.14

Pas d'informations disponibles, non commandable
6/01 1603523091

Rondelle Cuvette
7 1600109002 1.18 1.42

Rondelle Elast. Conique
8 1600521013 7.58 9.10

Flasque De Palier
9 3607030375 187.62 225.14

Joint torique 45x3MM
10 1900210146 3.31 3.97

Bride De Raccordement
11 1600328012 0.83 1.00

Robinet
12 1607415002 44.82 53.78

Joint
13 1600113002 1.18 1.42

Poignee BLEU FONCÉ
14 3605132048 60.65 72.78

Manchon Ø9,2-Ø12x120 MM
15 3600703011 2.24 2.69

Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F
16 1607000228 20.42 24.50

Plus disponible, pas de remplacement
17 1607000034

Plus disponible, pas de remplacement
18 1604220031

Levier De Commande
19 1602026030 7.58 9.10

Ressort Spiral
21 1604652015 1.94 2.33

Couvercle BLEU
22 3605500057 0.83 1.00

Plaque signalétique
23 160111A3H3 1.94 2.33

Joint
24 1600108048 1.18 1.42

Anneau élastique Ø22 MM
25 2916620011 1.18 1.42

Joint torique 66,0x3,0 MM
26 1600210005 2.24 2.69

Rondelle De Compensation 0,1 MM ÉPAIS
27 1600102639 1.70 2.04

Rondelle De Compensation 0,15 MM ÉPAIS
27 1600102640 1.70 2.04

Rondelle De Compensation 0,05 MM ÉPAIS
27 1600102638 1.18 1.42

Anneau de retenue 47x1,75MM, DIN 472
28 2916660021 3.31 3.97

Plaque De Marque
29 1601110003 1.18 1.42

Plus disponible, pas de remplacement
31 1607329005

Roulement A Aiguilles Ø14 MM
33 2600910001 3.31 3.97

Roulement A Billes Rigide 17x47x14
34 1900900352 23.75 28.50

Vis à tête cylindrique DIN 85 AM 4x6-MS
35 2910110116 0.83 1.00

Vis à tête cylindrique DIN 84-AM5x25-5.8
36 2910011164 0.83 1.00

Vis à tête cylindrique AM 5x18 DIN 84-5.8
37 2910011160 0.83 1.00

Vis à tête cylindrique DIN 84-AM5x28-8.8
38 2910021165 0.83 1.00

Rondelle élastique DIN 128-A5-FST
39 2916690004 1.18 1.42

Vis à tête cylindrique DIN 84-AM3x8-8.8
40 2910021050 0.83 1.00

Vis à tête cylindrique DIN 84-AM4x12-5.8
41 2910011122 0.83 1.00

Rondelle Elastique A 3 DIN 137-ST
42 2916060003 0.83 1.00

Rondelle plate A 4,3 DIN 125-ST
43 2916010410 0.83 1.00

Rondelle plate DIN 125-A3,2-ST
45 2916011006 1.18 1.42

Vis à tête cylindrique DIN 84-AM5x15-5.8
46 2910011157 0.83 1.00

Vis à tête cylindrique
47 1603410008 0.83 1.00

Vis à tête cylindrique DIN 84-AM4x15-8.8
48 2910021125 0.83 1.00

Vis à tête cylindrique DIN 84-AM4x20-8.8
49 2910021130 0.83 1.00

Rondelle Elastique DIN 137-A4
51 1600150006 5.33 6.40

Vis à tête cylindrique DIN 84-AM4x10-5.8
52 2910011120 0.83 1.00

Vis à Tôle DIN 7971-ST3,9x16-F
54 2910211019 0.83 1.00

Vis à Tôle DIN 7971-BZ2,9x6,5
55 2910211004 1.18 1.42

Collier De Fixation
56 1601302013 1.18 1.42

Joint torique
57 1000202026 0.83 1.00

Ecrou Hex DIN 934-M 14-6G
58 2915011012 3.31 3.97

Rondelle De Feutre
69 1600205008 1.18 1.42

Cordon D’etancheite
70 1601014000 2.24 2.69

Disque De Feutre
71 1600108018 1.94 2.33

Flasque De Palier
72 1600501019 18.19 21.83

Pas d'informations disponibles, non commandable
73 1600900020

Bague Filetee
74 1603344030 52.03 62.44

Rondelle De Compensation 0,3 MM ÉPAIS
75 1600101641 2.71 3.25

Rondelle De Compensation 0,05 MM ÉPAIS
76 1600101650 1.94 2.33

Rondelle De Compensation 0,1 MM ÉPAIS
76 1600101648 1.18 1.42

Flasque De Palier
77 3605820064 63.33 76.00

Disque De Recouvrement
78 1600501024 12.41 14.89

Vis à tête fraisée DIN 63-AM4x20-8.8
79 2910511130 0.83 1.00

Rondelle De Compensation 0,10 MM ÉPAIS
80 1420100023 1.18 1.42

Roulement A Billes 7x22x7
81 1900905018 13.93 16.72

Poignee Auxiliaire
651 160202509Z 12.41 14.89

Roue Conique Z=54
700 1606333082 106.68 128.02

Jeu De Balais
801 1607014102 8.45 10.14

Joint-Plaque
803 1602388007 9.53 11.44

Pas d'informations disponibles, non commandable
810 1607000058

Pas d'informations disponibles, non commandable
811 1607000044
