Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600HB9401 ( UNIVERSALROTAK650 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

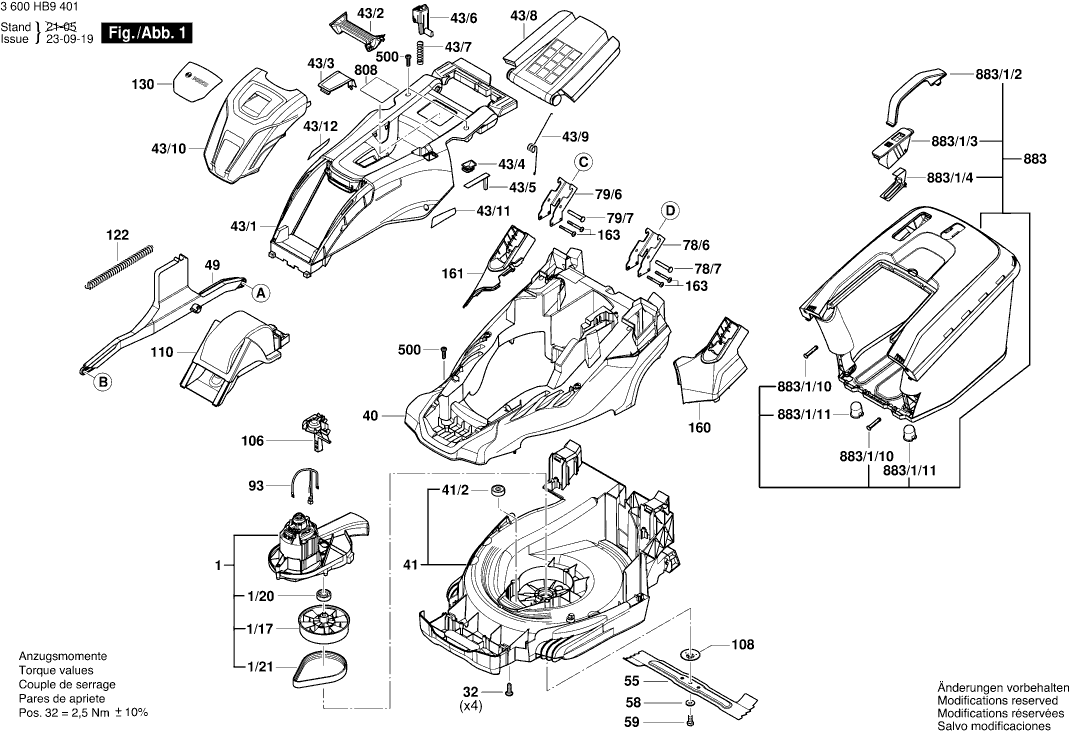

Dessins des Bosch 3600HB9401 ( UNIVERSALROTAK650 )
Liste de pièces de rechange des Bosch 3600HB9401 ( UNIVERSALROTAK650 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Moteur | ||||
| 1 | F016L90455 | 148.65 | 178.38 | |
| Arbre D’entrainement | ||||
| 1/17 | F016L65108 | 10.73 | 12.88 | |
| Palier-Coussinet | ||||
| 1/20 | F016L64594 | 2.24 | 2.69 | |
| Courroie D’entrainement | ||||
| 1/21 | F016L65109 | 12.41 | 14.89 | |
| Vis Autotaraudeuse | ||||
| 32 | F016L37433 | 0.83 | 1.00 | |
| Support De Cable ROTAK II | ||||
| 39/16 | F016L66895 | 0.83 | 1.00 | |
| Levier D’arret | ||||
| 39/801 | F016105363 | 3.31 | 3.97 | |
| Carter tondeuse 42/46 | ||||
| 40 | F016L90982 | 23.75 | 28.50 | |
| Corps 42 cm | ||||
| 41 | F016L90443 | 55.25 | 66.30 | |
| Palier-Coussinet 6003 | ||||
| 41/2 | F016L64387 | 4.10 | 4.92 | |
| Capot De Moteur | ||||
| 43/1 | F016L90017 | 13.93 | 16.72 | |
| GRILLAGE DÉCORATIF | ||||
| 43/10 | F016L90400 | 6.54 | 7.85 | |
| Plaque autocollante logo l | ||||
| 43/11 | F016L90076 | 1.94 | 2.33 | |
| Autocollant | ||||
| 43/11 | 160111C3G3 | 1.94 | 2.33 | |
| Autocollant | ||||
| 43/12 | 160111C3G4 | 1.94 | 2.33 | |
| Plaque autocollante logo r | ||||
| 43/12 | F016L90077 | 1.94 | 2.33 | |
| Poignee De Transport | ||||
| 43/2 | F016L90018 | 1.18 | 1.42 | |
| Recouvrement | ||||
| 43/3 | F016L90081 | 0.83 | 1.00 | |
| Couvercle Transparent | ||||
| 43/4 | F016L90432 | 1.18 | 1.42 | |
| Instrument De Visualisat | ||||
| 43/5 | F016L90433 | 2.71 | 3.25 | |
| Touche | ||||
| 43/6 | 1600A022AC | 2.30 | 2.76 | |
| Ressort De Bouton | ||||
| 43/7 | F016L91168 | 0.83 | 1.00 | |
| Languette De Protection | ||||
| 43/8 | F016L90022 | 5.83 | 7.00 | |
| Ressort | ||||
| 43/9 | F016L90868 | 1.18 | 1.42 | |
| Piece D’articulation | ||||
| 49 | F016L90028 | 7.58 | 9.10 | |
| Axe | ||||
| 52/1 | F016L90007 | 4.10 | 4.92 | |
| Demi-Articulation | ||||
| 52/2 | F016L90033 | 1.18 | 1.42 | |
| Demi-Articulation | ||||
| 52/3 | F016L90037 | 1.18 | 1.42 | |
| Roue | ||||
| 52/805 | F016104422 | 14.00 | 16.80 | |
| Roue | ||||
| 52/805 | F016105108 | 6.54 | 7.85 | |
| COUTEAU DE TONDEUSE 40 cm | ||||
| 55 | F016L69572 | 15.71 | 18.85 | |
| Anneau D’arret 1/2" | ||||
| 58 | F016L18181 | 1.70 | 2.04 | |
| Vis Tête Hexagonale | ||||
| 59 | F04N004003 | 0.83 | 1.00 | |
| Axe 42/46 | ||||
| 61/1 | F016L90006 | 4.10 | 4.92 | |
| Demi-Articulation | ||||
| 61/2 | F016L90032 | 1.18 | 1.42 | |
| Entretoise | ||||
| 61/3 | F016L90036 | 0.83 | 1.00 | |
| Capuchon A Crans D'arret | ||||
| 61/4 | F016L68095 | 1.18 | 1.42 | |
| Roue | ||||
| 61/805 | F016104421 | 7.58 | 9.10 | |
| Roue | ||||
| 61/805 | F016105110 | 5.83 | 7.00 | |
| Poignee | ||||
| 75/1 | F016L90608 | 12.41 | 14.89 | |
| Vis M5x8 Csk Hd. | ||||
| 75/14 | F016L36542 | 1.94 | 2.33 | |
| Unite De Connexion | ||||
| 75/3 | F016L91146 | 15.71 | 18.85 | |
| Plus disponible, pas de remplacement | ||||
| 75/3/1 | F016L67217 | |||
| Barrette A Bornes | ||||
| 75/3/2 | F016L90781 | 10.73 | 12.88 | |
| Cable de raccordement | ||||
| 75/3/3 | F016L91145 | 8.45 | 10.14 | |
| Jeu De Pieces Contacteur | ||||
| 75/3/804 | F016104162 | 10.73 | 12.88 | |
| Guidage De Cable | ||||
| 75/3/805 | F016104213 | 6.54 | 7.85 | |
| Logement D’ecrou | ||||
| 75/802 | F016105314 | 1.70 | 2.04 | |
| Ensemble interrupteur | ||||
| 75/804 | F016105448 | 23.75 | 28.50 | |
| Douille | ||||
| 75/805 | F016104361 | 3.31 | 3.97 | |
| Poignee | ||||
| 78/1 | F016L91139 | 7.58 | 9.10 | |
| dispositif de serrage | ||||
| 78/2 | F016L90063 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 78/3 | F016L90841 | 0.83 | 1.00 | |
| dispositif de serrage | ||||
| 78/4 | F016L90062 | 1.94 | 2.33 | |
| Bras De Support | ||||
| 78/6 | F016L90082 | 4.70 | 5.64 | |
| Axe De Chape | ||||
| 78/7 | F016L90014 | 0.83 | 1.00 | |
| Poignee | ||||
| 79/1 | F016L91139 | 7.58 | 9.10 | |
| dispositif de serrage | ||||
| 79/2 | F016L90063 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 79/3 | F016L90841 | 0.83 | 1.00 | |
| dispositif de serrage | ||||
| 79/4 | F016L90062 | 1.94 | 2.33 | |
| Bras De Support | ||||
| 79/6 | F016L90082 | 4.70 | 5.64 | |
| Axe De Chape | ||||
| 79/7 | F016L90014 | 0.83 | 1.00 | |
| protecteur thermique | ||||
| 93 | F016103605 | 9.53 | 11.44 | |
| protecteur thermique | ||||
| 93 | F016L90717 | 5.83 | 7.00 | |
| Passe-Cables | ||||
| 106 | F016L90419 | 3.31 | 3.97 | |
| Plus disponible, pas de remplacement | ||||
| 108 | F016L67627 | |||
| Écran acoustique | ||||
| 110 | F016L90086 | 7.58 | 9.10 | |
| Clip D Appareil | ||||
| 121 | F016L91066 | 0.83 | 1.00 | |
| Ressort | ||||
| 122 | F016L90072 | 2.24 | 2.69 | |
| Habillage avant P2 GRIS FONCÉ | ||||
| 130 | F016L90876 | 5.33 | 6.40 | |
| Capot | ||||
| 131 | F016L68116 | 0.83 | 1.00 | |
| Recouvrement | ||||
| 160 | F016L90060 | 1.94 | 2.33 | |
| Recouvrement | ||||
| 161 | F016L90061 | 1.94 | 2.33 | |
| Vis A Tete Bombee Torx M6x50 | ||||
| 163 | 1613490011 | 1.70 | 2.04 | |
| Vis six lobes embase E | ||||
| 500 | F016L68124 | 0.83 | 1.00 | |
| Rondelle plate | ||||
| 501 | 8716107299 | 0.83 | 1.00 | |
| Plaque signalétique | ||||
| 808 | 160111A7BE | 1.94 | 2.33 | |
| BAC DE RÉCUPÉRATION | ||||
| 883 | F016105378 | 55.25 | 66.30 | |
| Broche | ||||
| 883/1/10 | F016L91107 | 2.24 | 2.69 | |
| Prise femelle | ||||
| 883/1/11 | F016L91108 | 2.24 | 2.69 | |
| Poignee | ||||
| 883/1/2 | F016L90040 | 1.18 | 1.42 | |
| Recouvrement | ||||
| 883/1/3 | F016L90557 | 1.70 | 2.04 | |
| Plaque-Support De Palier | ||||
| 883/1/4 | F016L91038 | 0.83 | 1.00 | |
| Regulateur De Vitesse | ||||
| 898 | F016105113 | 40.61 | 48.73 | |
