Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600HB9008 ( UNIVERSALROTAK490 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3600HB9008 ( UNIVERSALROTAK490 )

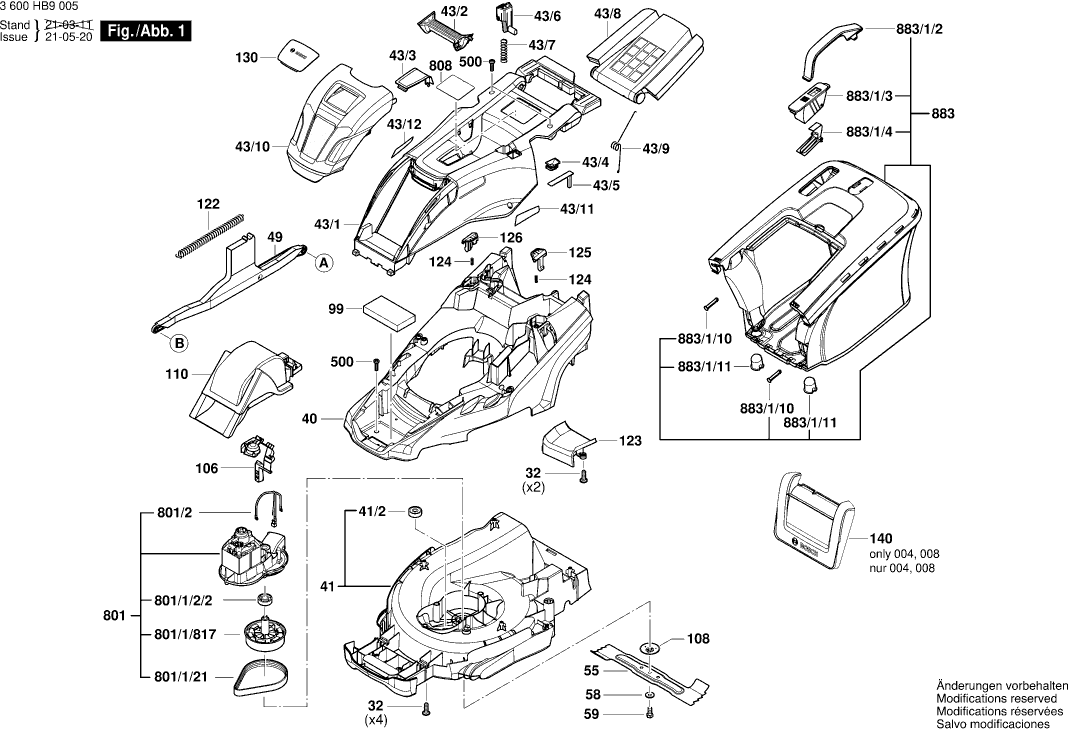

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3600HB9008 ( UNIVERSALROTAK490 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Vis Autotaraudeuse
32 F016L37433 0.83 1.00

Support De Cable ROTAK II
39/16 F016L66895 0.83 1.00

Levier D’arret
39/801 F016105363 3.31 3.97

Carter tondeuse
40 F016L90981 20.42 24.50

Boîtier de l'équipement 36 cm
41 F016L90441 40.61 48.73

Palier-Coussinet 6002-2RS
41/2 F016L67442 2.71 3.25

Capot De Moteur
43/1 F016L90017 13.93 16.72

GRILLAGE DÉCORATIF
43/10 F016L90020 6.54 7.85

Autocollant
43/11 160111C3G3 1.94 2.33

Autocollant
43/12 160111C3G4 1.94 2.33

Poignee De Transport
43/2 F016L90018 1.18 1.42

Recouvrement
43/3 F016L90081 0.83 1.00

Couvercle Transparent
43/4 F016L90432 1.18 1.42

Instrument De Visualisat
43/5 F016L90434 0.83 1.00

Touche
43/6 1600A022AC 2.30 2.76

Ressort De Bouton
43/7 F016L91168 0.83 1.00

Languette De Protection
43/8 F016L90022 5.83 7.00

Ressort
43/9 F016L90868 1.18 1.42

Piece D’articulation
49 F016L90027 6.54 7.85

Axe
52/1 F016L90005 4.10 4.92

Demi-Articulation
52/2 F016L90033 1.18 1.42

Demi-Articulation
52/3 F016L90037 1.18 1.42

Roue
52/805 F016105108 6.54 7.85

COUTEAU DE TONDEUSE 36 cm
55 F016L69570 18.19 21.83

Anneau D’arret 1/2"
58 F016L18181 1.70 2.04

Vis Tête Hexagonale
59 F04N004003 0.83 1.00

Axe
61/1 F016L90004 3.31 3.97

Demi-Articulation
61/2 F016L90032 1.18 1.42

Entretoise
61/3 F016L90036 0.83 1.00

Capuchon A Crans D'arret
61/4 F016L68095 1.18 1.42

Roue
61/805 F016104421 7.58 9.10

Roue
61/805 F016105110 5.83 7.00

Poignee
75/1 F016L90608 12.41 14.89

Unite De Connexion
75/3 F016L90702 23.75 28.50

Boitier D’interrupteur
75/3/1 F016L67217 4.70 5.64

Barrette A Bornes
75/3/2 F016L90781 10.73 12.88

Cable de raccordement
75/3/3 F016L90708 13.93 16.72

Jeu De Pieces Contacteur
75/3/804 F016104162 10.73 12.88

Guidage De Cable
75/3/805 F016104213 6.54 7.85

Logement D’ecrou
75/802 F016105314 1.70 2.04

Ensemble interrupteur
75/804 F016105448 23.75 28.50

Douille
75/805 F016104361 3.31 3.97

Bras De Support
78/1 F016L91163 1.18 1.42

Poignee
78/2 F016L90890 7.58 9.10

Bras De Support
79/1 F016L91164 1.18 1.42

Plus disponible, pas de remplacement
79/2 F016L90891

Vis M5x8 Csk Hd.
79/3 F016L36542 1.94 2.33

Poids D’equilibrage
99 F016L69400 15.71 18.85

Passe-Cables
106 F016L90419 3.31 3.97

Flasque De Palier
108 F016L67627 1.18 1.42

Écran acoustique
110 F016L90089 5.83 7.00

Clip D Appareil
121 F016L91066 0.83 1.00

Ressort
122 F016L59327 2.24 2.69

Insertion De La Matiere
123 F016L90721 1.94 2.33

Ressort De Bouton
124 F016L90701 0.83 1.00

Touche
125 F016L90197 1.70 2.04

Touche
126 F016L90198 1.70 2.04

Habillage avant P1 NOIR
130 F016L90874 5.83 7.00

Recouvrement Ø59 mm
131 F016L91046 1.18 1.42

Capot
131 F016L68116 0.83 1.00

Recouvrement Ø 71 mm
132 F016L91047 1.70 2.04

Deflecteur
140 F016L90829 13.93 16.72

Vis six lobes embase E
500 F016L68124 0.83 1.00

Moteur
801 F016105105 101.94 122.33

Palier-Coussinet
801/1/2/2 F016L64594 2.24 2.69

Courroie D’entrainement
801/1/21 F016L65351 9.53 11.44

Arbre D’entrainement
801/1/817 F016103758 11.88 14.26

protecteur thermique
801/2 F016L90879 9.53 11.44

Plaque signal tique
808 160111A7AW 1.94 2.33

BAC DE RÉCUPÉRATION
883 F016105377 49.56 59.47

Broche
883/1/10 F016L91107 2.24 2.69

Prise femelle
883/1/11 F016L91108 2.24 2.69

Poignee
883/1/2 F016L90040 1.18 1.42

Recouvrement
883/1/3 F016L90557 1.70 2.04

Plaque-Support De Palier
883/1/4 F016L91038 0.83 1.00
