Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600HB9001 (UniversalRotak460)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

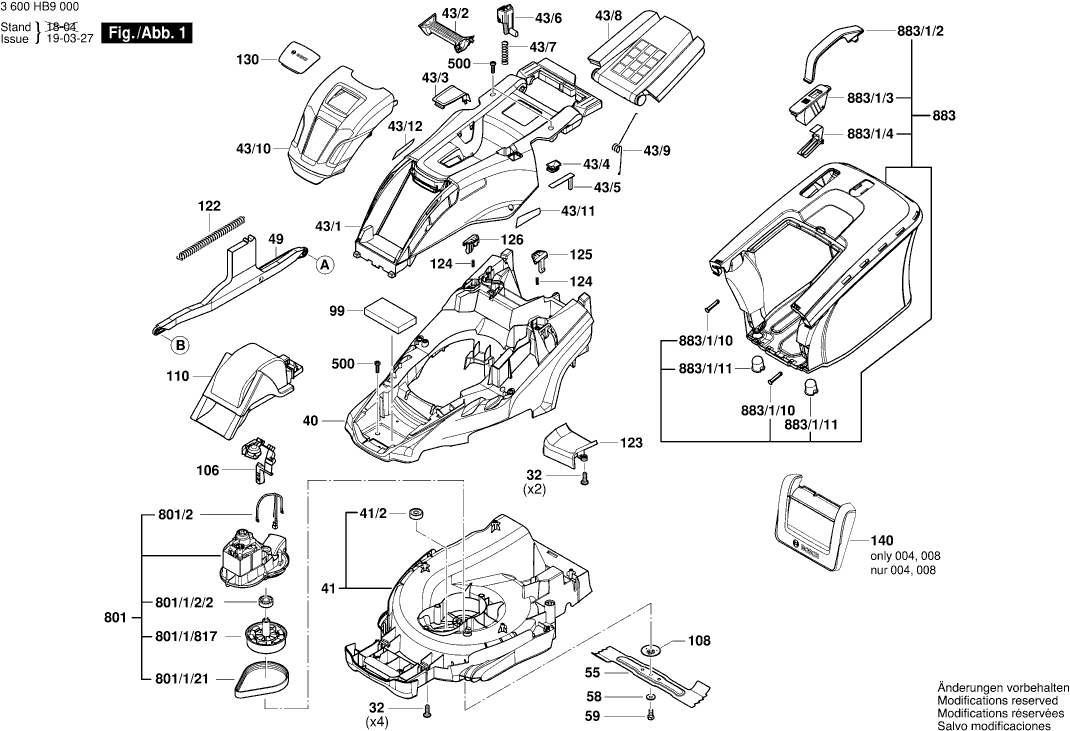

Dessins des Bosch 3600HB9001 (UniversalRotak460)
Liste de pièces de rechange des Bosch 3600HB9001 (UniversalRotak460)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis Autotaraudeuse | ||||
| 32 | F016L37433 | 1.00 | 1.20 | |
| Support De Cable ROTAK II | ||||
| 39/16 | F016L66895 | 1.00 | 1.20 | |
| Levier D’arret | ||||
| 39/801 | F016105363 | 4.18 | 5.02 | |
| Carter tondeuse | ||||
| 40 | F016L90981 | 23.90 | 28.68 | |
| Boîtier de l'équipement 36 cm | ||||
| 41 | F016L90441 | 47.53 | 57.04 | |
| Palier-Coussinet 6002-2RS | ||||
| 41/2 | F016L67442 | 3.44 | 4.13 | |
| Capot De Moteur | ||||
| 43/1 | F016L90017 | 16.79 | 20.15 | |
| GRILLAGE DÉCORATIF | ||||
| 43/10 | F016L90020 | 8.35 | 10.02 | |
| Plaque autocollante logo l | ||||
| 43/11 | F016L90076 | 2.40 | 2.88 | |
| Plaque autocollante logo r | ||||
| 43/12 | F016L90077 | 2.40 | 2.88 | |
| Poignee De Transport | ||||
| 43/2 | F016L90018 | 1.49 | 1.79 | |
| Recouvrement | ||||
| 43/3 | F016L90081 | 1.00 | 1.20 | |
| Couvercle Transparent | ||||
| 43/4 | F016L90432 | 1.49 | 1.79 | |
| Instrument De Visualisat | ||||
| 43/5 | F016L90434 | 1.00 | 1.20 | |
| Touche | ||||
| 43/6 | 1600A02DY2 | 1.49 | 1.79 | |
| Ressort De Bouton | ||||
| 43/7 | F016L91168 | 1.00 | 1.20 | |
| Languette De Protection | ||||
| 43/8 | F016L90022 | 7.46 | 8.95 | |
| Plus disponible, pas de remplacement | ||||
| 43/9 | F016L66165 | |||
| Piece D’articulation | ||||
| 49 | F016L90027 | 8.35 | 10.02 | |
| Axe | ||||
| 52/1 | F016L90005 | 4.94 | 5.93 | |
| Demi-Articulation | ||||
| 52/2 | F016L90033 | 1.49 | 1.79 | |
| Demi-Articulation | ||||
| 52/3 | F016L90037 | 1.49 | 1.79 | |
| Capuchon A Crans D'arret | ||||
| 52/4 | F016L68095 | 1.49 | 1.79 | |
| Roue | ||||
| 52/805 | F016105108 | 9.67 | 11.60 | |
| COUTEAU DE TONDEUSE 36 cm | ||||
| 55 | F016L69570 | 21.30 | 25.56 | |
| Anneau D’arret 1/2" | ||||
| 58 | F016L18181 | 2.08 | 2.50 | |
| Vis Tête Hexagonale | ||||
| 59 | F04N004003 | 1.00 | 1.20 | |
| Axe | ||||
| 61/1 | F016L90004 | 4.18 | 5.02 | |
| Demi-Articulation | ||||
| 61/2 | F016L90032 | 1.49 | 1.79 | |
| Entretoise | ||||
| 61/3 | F016L90036 | 1.00 | 1.20 | |
| Capuchon A Crans D'arret | ||||
| 61/4 | F016L68095 | 1.49 | 1.79 | |
| Roue | ||||
| 61/805 | F016105110 | 8.35 | 10.02 | |
| Poignee | ||||
| 75/1 | F016L90608 | 14.94 | 17.93 | |
| Vis M5x8 Csk Hd. | ||||
| 75/14 | F016L36542 | 2.40 | 2.88 | |
| Vis six lobes embase E | ||||
| 75/15 | F016L68124 | 1.00 | 1.20 | |
| Unite De Connexion | ||||
| 75/3 | F016L90702 | 27.81 | 33.37 | |
| Unite De Connexion | ||||
| 75/3/1 | F016L90702 | 27.81 | 33.37 | |
| Unite De Connexion | ||||
| 75/3/1 | 1617S01XR4 | 5.81 | 6.97 | |
| Barrette A Bornes | ||||
| 75/3/2 | F016L90781 | 12.82 | 15.38 | |
| Cable de raccordement | ||||
| 75/3/3 | F016L90708 | 16.79 | 20.15 | |
| Jeu De Pieces Contacteur | ||||
| 75/3/804 | F016104162 | 12.82 | 15.38 | |
| SCHAKELAARSET UK | ||||
| 75/3/804 | F016104371 | 9.47 | 11.36 | |
| Guidage De Cable | ||||
| 75/3/805 | F016104213 | 8.35 | 10.02 | |
| Logement D’ecrou | ||||
| 75/802 | F016105314 | 2.86 | 3.43 | |
| Elements De Couplage | ||||
| 75/804 | F016105287 | 21.30 | 25.56 | |
| Douille | ||||
| 75/805 | F016104361 | 4.18 | 5.02 | |
| Bras De Support | ||||
| 78/1 | F016L91163 | 1.49 | 1.79 | |
| Poignee | ||||
| 78/2 | F016L90890 | 9.67 | 11.60 | |
| Vis M5x8 Csk Hd. | ||||
| 78/3 | F016L36542 | 2.40 | 2.88 | |
| Bras De Support | ||||
| 79/1 | F016L91164 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 79/2 | F016L90891 | |||
| Vis M5x8 Csk Hd. | ||||
| 79/3 | F016L36542 | 2.40 | 2.88 | |
| Poids D’equilibrage | ||||
| 99 | F016L69400 | 17.60 | 21.12 | |
| Poids D’equilibrage | ||||
| 99 | 1600A026A7 | 13.13 | 15.76 | |
| Passe-Cables | ||||
| 106 | F016L90419 | 4.18 | 5.02 | |
| Plus disponible, pas de remplacement | ||||
| 108 | F016L67627 | |||
| Écran acoustique | ||||
| 110 | F016L90089 | 7.46 | 8.95 | |
| Clip D Appareil | ||||
| 121 | F016L91066 | 1.00 | 1.20 | |
| Ressort | ||||
| 122 | F016L59327 | 2.86 | 3.43 | |
| Insertion De La Matiere | ||||
| 123 | F016L90721 | 2.40 | 2.88 | |
| Ressort De Bouton | ||||
| 124 | F016L90701 | 1.00 | 1.20 | |
| Touche | ||||
| 125 | F016L90197 | 2.08 | 2.50 | |
| Touche | ||||
| 126 | F016L90198 | 2.08 | 2.50 | |
| Habillage avant P1 GRIS FONCÉ | ||||
| 130 | F016L90872 | 6.73 | 8.08 | |
| Recouvrement | ||||
| 131 | F016L90163 | 2.40 | 2.88 | |
| Recouvrement | ||||
| 132 | F016L90167 | 2.86 | 3.43 | |
| Deflecteur | ||||
| 140 | F016L90829 | 16.79 | 20.15 | |
| Vis six lobes embase E | ||||
| 500 | F016L68124 | 1.00 | 1.20 | |
| Moteur | ||||
| 801 | F016105105 | 122.80 | 147.36 | |
| Palier-Coussinet | ||||
| 801/1/2/2 | F016L64594 | 2.86 | 3.43 | |
| Courroie D’entrainement | ||||
| 801/1/21 | F016L65351 | 10.90 | 13.08 | |
| Arbre D’entrainement | ||||
| 801/1/817 | F016103758 | 13.13 | 15.76 | |
| protecteur thermique | ||||
| 801/2 | F016L90879 | 11.37 | 13.64 | |
| BAC DE RÉCUPÉRATION | ||||
| 883 | F016105377 | 58.03 | 69.64 | |
| Broche | ||||
| 883/1/10 | F016L91107 | 2.86 | 3.43 | |
| Prise femelle | ||||
| 883/1/11 | F016L91108 | 2.86 | 3.43 | |
| Poignee | ||||
| 883/1/2 | F016L90040 | 1.49 | 1.79 | |
| Recouvrement | ||||
| 883/1/3 | F016L90557 | 2.08 | 2.50 | |
| Plaque-Support De Palier | ||||
| 883/1/4 | F016L90558 | 1.00 | 1.20 | |
