Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600HB9500 ( UNIVERSALROTAK36-550 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

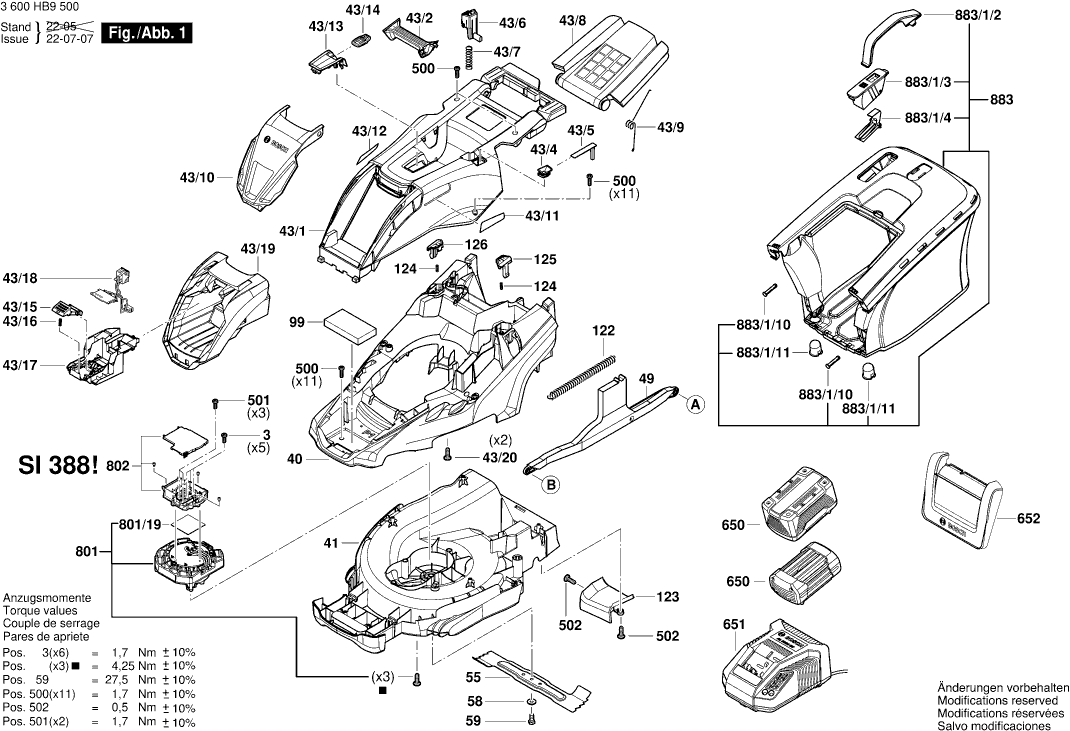

Dessins des Bosch 3600HB9500 ( UNIVERSALROTAK36-550 )
Liste de pièces de rechange des Bosch 3600HB9500 ( UNIVERSALROTAK36-550 )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Vis autotaradeuse p. défo M4x8 | ||||
3 | 2603410048 | 1.18 | 1.42 | |
Vis six lobes embase E | ||||
32 | F016L69108 | 0.83 | 1.00 | |
Support De Cable ROTAK II | ||||
39/16 | F016L66895 | 0.83 | 1.00 | |
Levier D’arret | ||||
39/801 | F016105363 | 3.31 | 3.97 | |
Carter tondeuse | ||||
40 | F016L90981 | 20.42 | 24.50 | |
Corps 36 cm | ||||
41 | F016L69357 | 29.75 | 35.70 | |
Capot De Moteur | ||||
43/1 | F016L90017 | 13.93 | 16.72 | |
GRILLAGE DÉCORATIF | ||||
43/10 | F016L91059 | 13.93 | 16.72 | |
Plaque autocollante logo l | ||||
43/11 | F016L90076 | 1.94 | 2.33 | |
Autocollant | ||||
43/11 | 160111C3G3 | 1.94 | 2.33 | |
Autocollant | ||||
43/12 | 160111C3G4 | 1.94 | 2.33 | |
Plaque autocollante logo r | ||||
43/12 | F016L90077 | 1.94 | 2.33 | |
Cache De Recouvrement | ||||
43/13 | F016L90021 | 1.70 | 2.04 | |
Clé | ||||
43/14 | F016L90054 | 5.83 | 7.00 | |
Levier De Declenchement | ||||
43/15 | F016L90773 | 5.33 | 6.40 | |
Ressort De Bouton | ||||
43/16 | F016L90701 | 0.83 | 1.00 | |
Porte-Interrupteur | ||||
43/17 | F016L90777 | 5.33 | 6.40 | |
Faisceau De Cables | ||||
43/18 | F016L90833 | 15.71 | 18.85 | |
Boitier De Batterie | ||||
43/19 | F016L90057 | 9.53 | 11.44 | |
Poignee De Transport | ||||
43/2 | F016L90018 | 1.18 | 1.42 | |
Couvercle Transparent | ||||
43/4 | F016L90432 | 1.18 | 1.42 | |
Instrument De Visualisat | ||||
43/5 | F016L90434 | 0.83 | 1.00 | |
Touche | ||||
43/6 | 1600A022AC | 2.30 | 2.76 | |
Ressort De Bouton | ||||
43/7 | F016L91168 | 0.83 | 1.00 | |
Languette De Protection | ||||
43/8 | F016L90022 | 5.83 | 7.00 | |
Ressort | ||||
43/9 | F016L90868 | 1.18 | 1.42 | |
Piece D’articulation | ||||
49 | F016L90027 | 6.54 | 7.85 | |
Axe | ||||
52/1 | F016L90005 | 4.10 | 4.92 | |
Demi-Articulation | ||||
52/2 | F016L90033 | 1.18 | 1.42 | |
Demi-Articulation | ||||
52/3 | F016L90037 | 1.18 | 1.42 | |
Roue | ||||
52/805 | F016105108 | 6.54 | 7.85 | |
COUTEAU DE TONDEUSE 36 cm | ||||
55 | F016L90158 | 13.93 | 16.72 | |
Rondelle Elastique 1/2" | ||||
58 | F016L66173 | 1.18 | 1.42 | |
Boulon M10x30 | ||||
59 | F016L66141 | 1.94 | 2.33 | |
Axe | ||||
61/1 | F016L90004 | 3.31 | 3.97 | |
Demi-Articulation | ||||
61/2 | F016L90032 | 1.18 | 1.42 | |
Entretoise | ||||
61/3 | F016L90036 | 0.83 | 1.00 | |
Capuchon A Crans D'arret | ||||
61/4 | F016L68095 | 1.18 | 1.42 | |
Roue | ||||
61/805 | F016105110 | 5.83 | 7.00 | |
Poignee | ||||
75/1 | F016L90608 | 12.41 | 14.89 | |
Unite De Connexion | ||||
75/3 | F016L90849 | 13.93 | 16.72 | |
Boitier Connect A Fiches | ||||
75/3/1 | F016L67218 | 4.10 | 4.92 | |
Plus disponible, pas de remplacement | ||||
75/3/2 | F016L90847 | |||
Jeu De Pieces Contacteur | ||||
75/3/803 | F016104163 | 11.88 | 14.26 | |
Guidage De Cable | ||||
75/3/804 | F016104213 | 6.54 | 7.85 | |
Logement D’ecrou | ||||
75/802 | F016105314 | 1.70 | 2.04 | |
Ensemble interrupteur | ||||
75/804 | F016105448 | 23.75 | 28.50 | |
Douille | ||||
75/805 | F016104361 | 3.31 | 3.97 | |
Bras De Support | ||||
78/1 | F016L91163 | 1.18 | 1.42 | |
Poignee | ||||
78/2 | F016L90890 | 7.58 | 9.10 | |
Bras De Support | ||||
79/1 | F016L91164 | 1.18 | 1.42 | |
Plus disponible, pas de remplacement | ||||
79/2 | F016L90891 | |||
Vis M5x8 Csk Hd. | ||||
79/3 | F016L36542 | 1.94 | 2.33 | |
Poids D’equilibrage | ||||
99 | F016L69400 | 15.71 | 18.85 | |
Clip D Appareil | ||||
121 | F016L91066 | 0.83 | 1.00 | |
Ressort | ||||
122 | F016L59327 | 2.24 | 2.69 | |
Insertion De La Matiere | ||||
123 | F016L90553 | 1.94 | 2.33 | |
Ressort De Bouton | ||||
124 | F016L90701 | 0.83 | 1.00 | |
Touche | ||||
125 | F016L90197 | 1.70 | 2.04 | |
Touche | ||||
126 | F016L90198 | 1.70 | 2.04 | |
Recouvrement Ø59 mm | ||||
131 | F016L91046 | 1.18 | 1.42 | |
Recouvrement Ø 71 mm | ||||
132 | F016L91047 | 1.70 | 2.04 | |
Vis six lobes embase E | ||||
500 | F016L68124 | 0.83 | 1.00 | |
Vis autotaradeuse p. défo M4x8 | ||||
501 | 2603410048 | 1.18 | 1.42 | |
Vis Autotaraudeuse | ||||
502 | F016L37433 | 0.83 | 1.00 | |
Bloc D Accus GBA 36V 6.0Ah H-C | ||||
650 | 1607A350RC | 304.19 | 365.03 | |
Bloc D Accus GBA 36V 6.0Ah | ||||
650 | 1607A3504P | 286.44 | 343.73 | |
Bloc D Accus GBA 36V 4,0Ah H-C | ||||
650 | 1607A350R2 | 233.78 | 280.54 | |
Bloc D Accus 36V 2,0 Ah Li | ||||
650 | 2607336913 | 187.62 | 225.14 | |
Chargeur Rapide EU AL 36V-20/36V | ||||
651 | 2607226273 | 55.25 | 66.30 | |
Deflecteur | ||||
652 | F016L90829 | 13.93 | 16.72 | |
Moteur à Courant Continu | ||||
801 | 1607000E85 | 130.32 | 156.38 | |
Film thermique conducteur | ||||
801/19 | 1600A01Z1R | 6.54 | 7.85 | |
Module électronique | ||||
802 | F016105439 | 49.56 | 59.47 | |
BAC DE RÉCUPÉRATION | ||||
883 | F016105377 | 49.56 | 59.47 | |
Broche | ||||
883/1/10 | F016L91107 | 2.24 | 2.69 | |
Prise femelle | ||||
883/1/11 | F016L91108 | 2.24 | 2.69 | |
Poignee | ||||
883/1/2 | F016L90040 | 1.18 | 1.42 | |
Recouvrement | ||||
883/1/3 | F016L90557 | 1.70 | 2.04 | |
Plaque-Support De Palier | ||||
883/1/4 | F016L91038 | 0.83 | 1.00 |
