Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611211703 (UBH4/26SE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

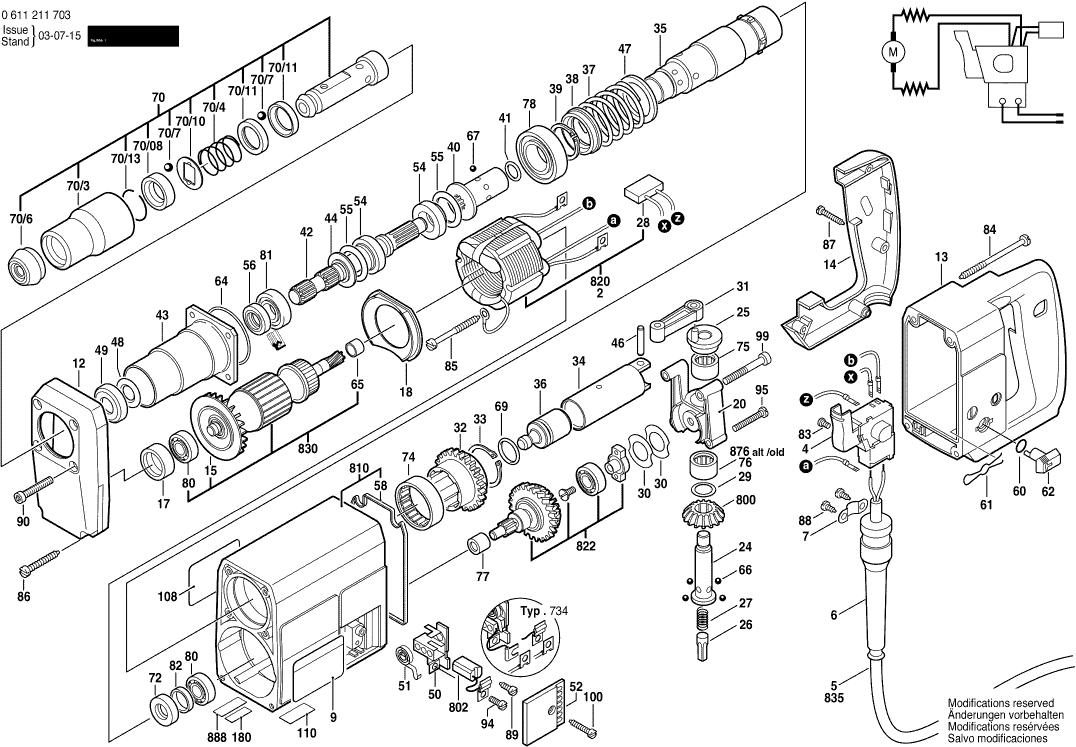

Dessins des Bosch 0611211703 (UBH4/26SE)
Liste de pièces de rechange des Bosch 0611211703 (UBH4/26SE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 4 | 2607200371 | |||
| Manchon | ||||
| 6 | 3600703011 | 2.86 | 3.43 | |
| Collier De Fixation | ||||
| 7 | 1601302014 | 2.18 | 2.62 | |
| Plaque De Marque | ||||
| 9 | 1611110463 | 1.00 | 1.20 | |
| Couvercle De Carter | ||||
| 12 | 1615500280 | 34.82 | 41.78 | |
| Carter D’engrenages | ||||
| 13 | 1615806055 | 47.53 | 57.04 | |
| Poignee Couvercle | ||||
| 14 | 1615132024 | 9.67 | 11.60 | |
| Ventilateur | ||||
| 15 | 1616610052 | 2.86 | 3.43 | |
| Plus disponible, pas de remplacement | ||||
| 17 | 1610206017 | |||
| Deflecteur D’air | ||||
| 18 | 1610522005 | 2.40 | 2.88 | |
| Support De Palier | ||||
| 20 | 1615820087 | 21.30 | 25.56 | |
| Arbre-Manivelle | ||||
| 24 | 1613124019 | 52.45 | 62.94 | |
| Axe Excentre | ||||
| 25 | 1613180002 | 39.14 | 46.97 | |
| Tige-Poussoir | ||||
| 26 | 1613105010 | 14.94 | 17.93 | |
| Ressort De Compression | ||||
| 27 | 1604612002 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 28 | 1607328028 | |||
| Rondelle D’ajustage | ||||
| 29 | 1610101610 | 3.44 | 4.13 | |
| Rondelle De Compensation | ||||
| 30 | 1610132004 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 31 | 1612001030 | |||
| Roue Cylindrique | ||||
| 32 | 1616317025 | 39.14 | 46.97 | |
| Anneau de retenue | ||||
| 33 | 2916650018 | 1.00 | 1.20 | |
| Piston De Marteau | ||||
| 34 | 1618700051 | 16.79 | 20.15 | |
| Arbre Creux | ||||
| 35 | 1616130005 | 122.80 | 147.36 | |
| Frappeur | ||||
| 36 | 1618710046 | 18.94 | 22.73 | |
| Ressort De Compression | ||||
| 37 | 1614618001 | 5.81 | 6.97 | |
| Bague D’appui | ||||
| 38 | 1610328010 | 13.13 | 15.76 | |
| Anneau de retenue | ||||
| 39 | 2916650014 | 1.49 | 1.79 | |
| Coussinet-Douille | ||||
| 40 | 1616334009 | 71.68 | 86.02 | |
| Joint torique | ||||
| 41 | 1610210089 | 2.08 | 2.50 | |
| Broche De Percage | ||||
| 42 | 1618597041 | 58.03 | 69.64 | |
| Coussinet-Douille | ||||
| 43 | 1618597040 | 27.81 | 33.37 | |
| Rondelle De Friction | ||||
| 44 | 1610120023 | 9.67 | 11.60 | |
| Goupille Cylindrique | ||||
| 46 | 1613101004 | 1.49 | 1.79 | |
| Rondelle D’appui | ||||
| 47 | 1610102016 | 2.08 | 2.50 | |
| Joint torique | ||||
| 48 | 1610210035 | 2.86 | 3.43 | |
| Plus disponible, pas de remplacement | ||||
| 49 | 1610508006 | |||
| Porte-Balais | ||||
| 50 | 1604336017 | 7.46 | 8.95 | |
| Ressort Spiral | ||||
| 51 | 1604652006 | 1.49 | 1.79 | |
| Couvercle De Carter | ||||
| 52 | 1615500281 | 2.40 | 2.88 | |
| Bague D’appui | ||||
| 54 | 1610220011 | 13.13 | 15.76 | |
| Plus disponible, pas de remplacement | ||||
| 55 | 1610210061 | |||
| Plus disponible, pas de remplacement | ||||
| 56 | 1610283015 | |||
| Plus disponible, pas de remplacement | ||||
| 58 | 1611015025 | |||
| Joint torique | ||||
| 60 | 1610210026 | 1.00 | 1.20 | |
| Ressort De Maintien | ||||
| 61 | 1614680000 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 62 | 1612026015 | |||
| Joint torique | ||||
| 64 | 1900210145 | 1.49 | 1.79 | |
| Bague Intermediaire | ||||
| 65 | 1610300051 | 7.46 | 8.95 | |
| Bille | ||||
| 66 | 1903230009 | 1.00 | 1.20 | |
| Bille | ||||
| 67 | 1903230011 | 2.40 | 2.88 | |
| Joint torique | ||||
| 69 | 1610210058 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 70 | 1618598131 | |||
| Plus disponible, pas de remplacement | ||||
| 70/08 | 1610251002 | |||
| Plus disponible, pas de remplacement | ||||
| 70/10 | 1610190007 | |||
| Segment de retenue | ||||
| 70/11 | 1610250003 | 5.81 | 6.97 | |
| Anneau élastique | ||||
| 70/13 | 160460102S | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 70/3 | 1610499009 | |||
| Plus disponible, pas de remplacement | ||||
| 70/4 | 1614632000 | |||
| Bouchon de protection | ||||
| 70/6 | 1610508008 | 2.08 | 2.50 | |
| Bille | ||||
| 70/7 | 1903230013 | 2.08 | 2.50 | |
| Plus disponible, pas de remplacement | ||||
| 72 | 1610283014 | |||
| Douille à aiguilles | ||||
| 74 | 1610910051 | 7.46 | 8.95 | |
| Douille à aiguilles | ||||
| 75 | 1610910056 | 13.13 | 15.76 | |
| Plus disponible, pas de remplacement | ||||
| 76 | 1610910069 | |||
| Douille à aiguilles | ||||
| 77 | 1610910057 | 2.86 | 3.43 | |
| Roulement A Billes Rigide | ||||
| 78 | 1900900275 | 31.42 | 37.70 | |
| Roulement A Billes Rigide | ||||
| 80 | 1610905002 | 9.67 | 11.60 | |
| Roulement A Billes Rigide | ||||
| 81 | 1900900410 | 23.90 | 28.68 | |
| Feutre De Graissage | ||||
| 82 | 1610205003 | 1.49 | 1.79 | |
| Vis à tête cylindrique | ||||
| 83 | 2603410001 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 84 | 1613412001 | 1.49 | 1.79 | |
| Vis | ||||
| 85 | 3603415560 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 86 | 2910211037 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 87 | 2910211021 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 88 | 2910211018 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 89 | 2910211017 | |||
| Vis cyl SixPans Creux CHC | ||||
| 90 | 2910141166 | 1.49 | 1.79 | |
| Vis à tête cylindrique | ||||
| 94 | 2910021118 | 1.00 | 1.20 | |
| Vis à tête cylindrique | ||||
| 95 | 2910021134 | 1.49 | 1.79 | |
| Vis cyl SixPans Creux CHC | ||||
| 99 | 2910141170 | 2.40 | 2.88 | |
| Vis à Tôle | ||||
| 100 | 2910601120 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 108 | 1611110464 | 4.18 | 5.02 | |
| Butee De Profondeur | ||||
| 115 | 1613001003 | 1.00 | 1.20 | |
| Poignee Auxiliaire | ||||
| 120 | 1612025019 | 6.73 | 8.08 | |
| Plus disponible, pas de remplacement | ||||
| 121 | 1618040077 | |||
| Tige Filetée | ||||
| 122 | 1613521001 | 5.81 | 6.97 | |
| Collier De Serrage | ||||
| 123 | 1611316003 | 2.40 | 2.88 | |
| Goupille Cylindrique | ||||
| 124 | 1613100012 | 2.40 | 2.88 | |
| Vis A Oreilles | ||||
| 125 | 1613480009 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 126 | 1613300006 | |||
| Plaque De Fixation | ||||
| 127 | 1611030009 | 2.86 | 3.43 | |
| Coffret De Transport | ||||
| 650 | 1615438144 | 1.00 | 1.20 | |
| Roue Conique | ||||
| 800 | 1616333005 | 52.45 | 62.94 | |
| Jeu De Balais | ||||
| 802 | 1617014106 | 18.94 | 22.73 | |
| Jeu De Pieces | ||||
| 810 | 1617000082 | 173.95 | 208.74 | |
| Poignee Auxiliaire | ||||
| 813 | 1612025020 | 1.00 | 1.20 | |
| Jeu De Pieces | ||||
| 820 | 1617000140 | 71.68 | 86.02 | |
| Jeu De Pieces | ||||
| 822 | 1617000929 | 155.51 | 186.61 | |
| Induit | ||||
| 830 | 1614010027 | 197.62 | 237.14 | |
| Câble d alimentation | ||||
| 835 | 1607000227 | 23.90 | 28.68 | |
| Douille à aiguilles | ||||
| 876 | 1610910056 | 13.13 | 15.76 | |
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 2.40 | 2.88 | |
