Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601190021 ( S500 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

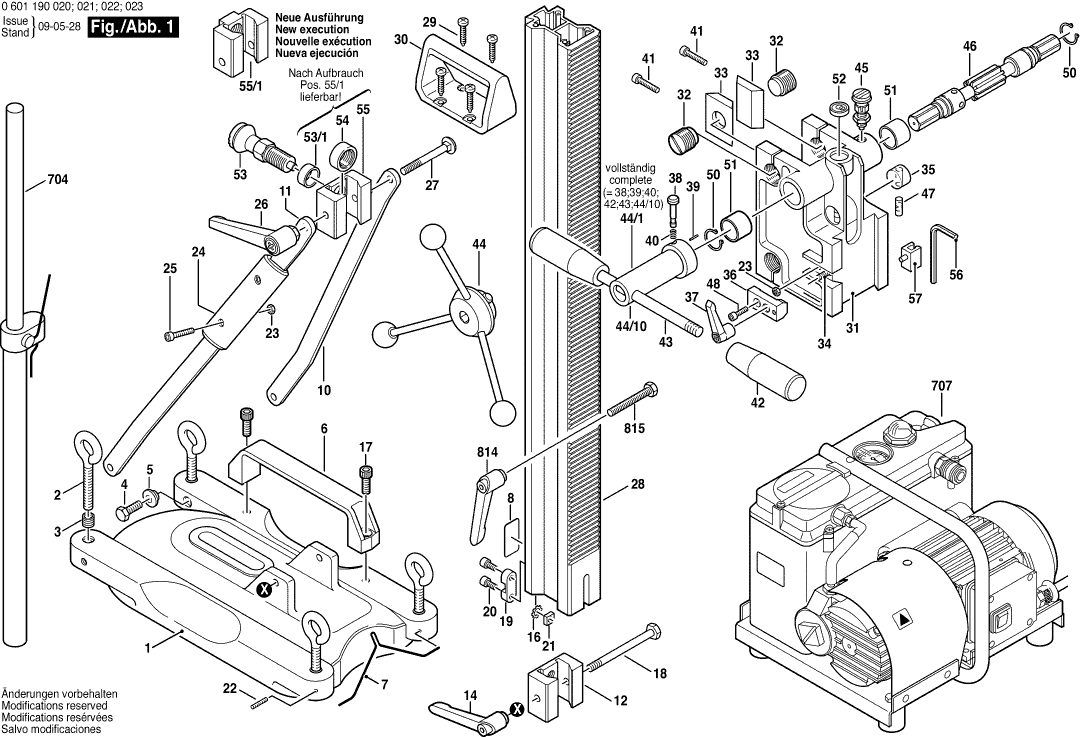

Dessins des Bosch 0601190021 ( S500 )
Liste de pièces de rechange des Bosch 0601190021 ( S500 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vanne De Fond | ||||
| 1 | 1609203662 | 271.34 | 325.61 | |
| Vis A Anneau | ||||
| 2 | 1609203663 | 4.70 | 5.64 | |
| Filets Rapportes | ||||
| 3 | 1609203664 | 5.83 | 7.00 | |
| Vis Tête Hexagonale | ||||
| 4 | 1609203665 | 1.18 | 1.42 | |
| Douille à collet | ||||
| 5 | 1609203666 | 9.53 | 11.44 | |
| Poignee | ||||
| 6 | 1609203667 | 23.75 | 28.50 | |
| Capteur De Position | ||||
| 7 | 1609203668 | 9.53 | 11.44 | |
| Plaque signalétique | ||||
| 8 | 1601106902 | 0.83 | 1.00 | |
| Support | ||||
| 10 | 1609203670 | 15.71 | 18.85 | |
| Support | ||||
| 11 | 1609203671 | 15.71 | 18.85 | |
| Piece De Serrage | ||||
| 12 | 1609203672 | 12.41 | 14.89 | |
| Levier D’arret | ||||
| 14 | 1609203674 | 10.73 | 12.88 | |
| Rondelle Eventail | ||||
| 16 | 1609203676 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC | ||||
| 17 | 1609203677 | 1.18 | 1.42 | |
| Vis Tête Hexagonale | ||||
| 18 | 1609203678 | 3.31 | 3.97 | |
| Clavette Parallele | ||||
| 19 | 1609203679 | 10.73 | 12.88 | |
| Vis cyl SixPans Creux CHC | ||||
| 20 | 1609203680 | 1.18 | 1.42 | |
| Ecrou Carre | ||||
| 21 | 1609203681 | 1.18 | 1.42 | |
| Vis sans tête | ||||
| 22 | 1609203682 | 1.18 | 1.42 | |
| Ecrou Hex | ||||
| 23 | 1609203683 | 1.18 | 1.42 | |
| Poignee | ||||
| 24 | 1609203684 | 2.71 | 3.25 | |
| Vis à tête cylindrique DIN 84ZN-M4x25 | ||||
| 25 | 1609203685 | 1.18 | 1.42 | |
| Levier D’arret | ||||
| 26 | 1609203686 | 44.82 | 53.78 | |
| Boulon A Tete Bombee | ||||
| 27 | 1609203687 | 1.94 | 2.33 | |
| Colonne | ||||
| 28 | 1609203688 | 304.19 | 365.03 | |
| Vis à Tôle | ||||
| 29 | 1609203689 | 1.18 | 1.42 | |
| Poignee | ||||
| 30 | 1609203690 | 7.58 | 9.10 | |
| Chariot De Guidage | ||||
| 31 | 1609203691 | 271.34 | 325.61 | |
| Vis De Reglage | ||||
| 32 | 1609203692 | 20.42 | 24.50 | |
| Element Guide | ||||
| 33 | 1609203693 | 2.71 | 3.25 | |
| Vis sans tête | ||||
| 34 | 1609203694 | 1.18 | 1.42 | |
| Verre Protecteur | ||||
| 35 | 1609203695 | 49.56 | 59.47 | |
| EQUERRE SERRAGE | ||||
| 36 | 1609203696 | 44.82 | 53.78 | |
| Levier D’arret | ||||
| 37 | 1609203697 | 15.71 | 18.85 | |
| Axe D’arret | ||||
| 38 | 1609203699 | 1.18 | 1.42 | |
| Goupille Spirale | ||||
| 39 | 1609203700 | 1.94 | 2.33 | |
| Ressort De Compression | ||||
| 40 | 1609203701 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC | ||||
| 41 | 1609203702 | 13.93 | 16.72 | |
| Bouton cylindrique NOIR | ||||
| 42 | 1609203703 | 26.84 | 32.21 | |
| Levier D’avance | ||||
| 43 | 1609203704 | 73.72 | 88.46 | |
| Croix Tournante À 3 PÔLES | ||||
| 44 | 1609203H33 | 130.32 | 156.38 | |
| Croix Tournante À 3 PÔLES | ||||
| 44/1 | 1609203H33 | 130.32 | 156.38 | |
| Entraîneur | ||||
| 44/10 | 1609203705 | 15.71 | 18.85 | |
| Axe De Blocage | ||||
| 45 | 1609203706 | 23.75 | 28.50 | |
| Arbre Dentele | ||||
| 46 | 1609203707 | 23.75 | 28.50 | |
| Niveau A Bulle D’air | ||||
| 47 | 1609203708 | 0.83 | 1.00 | |
| Vis à tête cylindrique DIN 84ZN-M4x25 | ||||
| 48 | 1609203685 | 1.18 | 1.42 | |
| Anneau de retenue | ||||
| 50 | 1609203711 | 7.58 | 9.10 | |
| Roulement Pour Arbre | ||||
| 51 | 1609203712 | 5.33 | 6.40 | |
| NIVEAU SPHERIQUE A BOITE | ||||
| 52 | 1609203713 | 5.33 | 6.40 | |
| Axe D’arret | ||||
| 53 | 1609203777 | 55.25 | 66.30 | |
| Douille D’espacement | ||||
| 53/1 | 1609203778 | 3.31 | 3.97 | |
| Plaque Taraudee | ||||
| 54 | 1609203779 | 20.42 | 24.50 | |
| Piece De Serrage | ||||
| 55 | 1609203780 | 15.71 | 18.85 | |
| Piece De Serrage | ||||
| 55/1 | 1609203H46 | 15.71 | 18.85 | |
| Tournevis Coude | ||||
| 56 | 1907950006 | 3.12 | 3.74 | |
| Cle Male Coudee Pour Vis | ||||
| 56 | 2610364015 | 2.71 | 3.25 | |
| Contrepiece | ||||
| 57 | 1609203B18 | 5.33 | 6.40 | |
| Galet De Roulement | ||||
| 90 | 1609203F74 | 233.78 | 280.54 | |
| Support | ||||
| 90/10 | 1609203N96 | 91.56 | 109.87 | |
| Support | ||||
| 90/20 | 1609203N97 | 91.56 | 109.87 | |
| Rondelle plate | ||||
| 90/30 | 1609203P27 | 1.18 | 1.42 | |
| Rondelle plate | ||||
| 90/31 | 1609203N98 | 7.58 | 9.10 | |
| Vis Tête Hexagonale | ||||
| 90/40 | 1609203P26 | 1.94 | 2.33 | |
| Axe | ||||
| 90/50 | 1609203N99 | 36.85 | 44.22 | |
| Joint torique | ||||
| 90/60 | 1609203P08 | 1.94 | 2.33 | |
| Anneau Dentele | ||||
| 90/70 | 1609203P28 | 1.70 | 2.04 | |
| Roue | ||||
| 90/80 | 1609203P07 | 23.75 | 28.50 | |
| Anneau de retenue | ||||
| 90/90 | 1609203P00 | 4.10 | 4.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 701 | 2609390310 | |||
| Vis Tête Hexagonale DIN 931-M8x70 | ||||
| 701/1 | 2911011260 | 0.83 | 1.00 | |
| Piece De Serrage | ||||
| 701/10 | 2609390331 | 13.93 | 16.72 | |
| Ecrou Hex DIN 985-M8-8 | ||||
| 701/11 | 2915061005 | 1.94 | 2.33 | |
| Etrier De Serrage | ||||
| 701/12 | 2609390332 | 44.82 | 53.78 | |
| Fermeture A Genouillere | ||||
| 701/13 | 2609390333 | 15.71 | 18.85 | |
| joint d’étanchéité | ||||
| 701/14 | 2609390334 | 11.88 | 14.26 | |
| Vis à tête fraisée DIN 965-M4x8MM | ||||
| 701/15 | 2910871118 | 0.83 | 1.00 | |
| Buse D’aspiration | ||||
| 701/16 | 2609390335 | 209.26 | 251.11 | |
| Anneau De Couvercle | ||||
| 701/18 | 2609390337 | 73.72 | 88.46 | |
| Douille D’espacement | ||||
| 701/2 | 2609390325 | 9.53 | 11.44 | |
| Levier D’arret M 6 | ||||
| 701/3 | 2609390326 | 12.41 | 14.89 | |
| Vis A Anneau M 10x80 MM | ||||
| 701/4 | 2609390327 | 8.45 | 10.14 | |
| Element De Support 22x8 MM | ||||
| 701/5 | 2609390328 | 1.94 | 2.33 | |
| Etrier De Serrage | ||||
| 701/6 | 2609390329 | 44.82 | 53.78 | |
| Piece De Serrage | ||||
| 701/7 | 2609390330 | 13.93 | 16.72 | |
| Vis Tête Hexagonale DIN 931-M8x80 | ||||
| 701/8 | 2911011262 | 3.31 | 3.97 | |
| Goupille Spirale 3 x 14MM | ||||
| 701/9 | 2917800078 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 704 | 2608598111 | |||
| Plus disponible, pas de remplacement | ||||
| 705 | 2607000744 | |||
| Plus disponible, pas de remplacement | ||||
| 705/1 | 2607000746 | |||
| Plus disponible, pas de remplacement | ||||
| 706 | 2607000745 | |||
| Plus disponible, pas de remplacement | ||||
| 706/1 | 2607000747 | |||
| Plus disponible, pas de remplacement | ||||
| 707 | 0601191003 | |||
| Pas d'informations disponibles, non commandable | ||||
| 708 | 2609390314 | |||
| Raccord | ||||
| 708/1 | 2609390377 | 441.61 | 529.93 | |
| Raccord de tuyau flexible 1/4" | ||||
| 708/11 | 2609390359 | 8.45 | 10.14 | |
| Joint | ||||
| 708/12 | 2609390360 | 1.94 | 2.33 | |
| Cone D’etancheite | ||||
| 708/13 | 2609390361 | 15.71 | 18.85 | |
| Joint torique 7x2,72 MM | ||||
| 708/14 | 2609390362 | 4.70 | 5.64 | |
| Ressort De Compression | ||||
| 708/15 | 2609390363 | 3.31 | 3.97 | |
| Manometre | ||||
| 708/16 | 2609390364 | 29.75 | 35.70 | |
| Bouton-Poussoir | ||||
| 708/17 | 2609390365 | 26.84 | 32.21 | |
| Anneau D’arret DIN 6799-4-FST | ||||
| 708/18 | 2916089057 | 0.83 | 1.00 | |
| Poignee De Manoeuvre | ||||
| 708/19 | 2609390366 | 23.75 | 28.50 | |
| Tuyau De Raccordement | ||||
| 708/2 | 2609390378 | 60.65 | 72.78 | |
| Ressort De Compression | ||||
| 708/21 | 2609390367 | 8.45 | 10.14 | |
| Bouchon De Degazage | ||||
| 708/22 | 2609390368 | 29.75 | 35.70 | |
| Corps De Base | ||||
| 708/23 | 2609390369 | 168.86 | 202.63 | |
| Goupille Spirale DIN-EN/28750-4x16 | ||||
| 708/24 | 2917800097 | 0.83 | 1.00 | |
| Verrou | ||||
| 708/25 | 2609390370 | 33.45 | 40.14 | |
| Axe D’arret | ||||
| 708/26 | 2609390371 | 18.19 | 21.83 | |
| joint d’étanchéité | ||||
| 708/27 | 2609390372 | 9.53 | 11.44 | |
| Tuyau | ||||
| 708/28 | 2609390373 | 40.61 | 48.73 | |
| Nipple De Remplacement 1/4" | ||||
| 708/29 | 2609390374 | 5.33 | 6.40 | |
| joint d’étanchéité | ||||
| 708/3 | 2609390376 | 23.75 | 28.50 | |
| Pince Pour Tuyau Souple | ||||
| 708/30 | 2609390375 | 2.71 | 3.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 717 | 2609390311 | |||
| Support De Joint | ||||
| 802 | 2609390356 | 91.56 | 109.87 | |
| Disp De Maintien | ||||
| 803 | 1609203878 | 101.94 | 122.33 | |
| Levier D’arret | ||||
| 814 | 1609203674 | 10.73 | 12.88 | |
| Vis Tête Hexagonale | ||||
| 815 | 1609203675 | 1.94 | 2.33 | |
