Dessins techniques et pièces de rechange Bosch ROTAK 40 S

Recherche de pièces de rechange:
Bosch
Type exact:
3 600 HA4 204

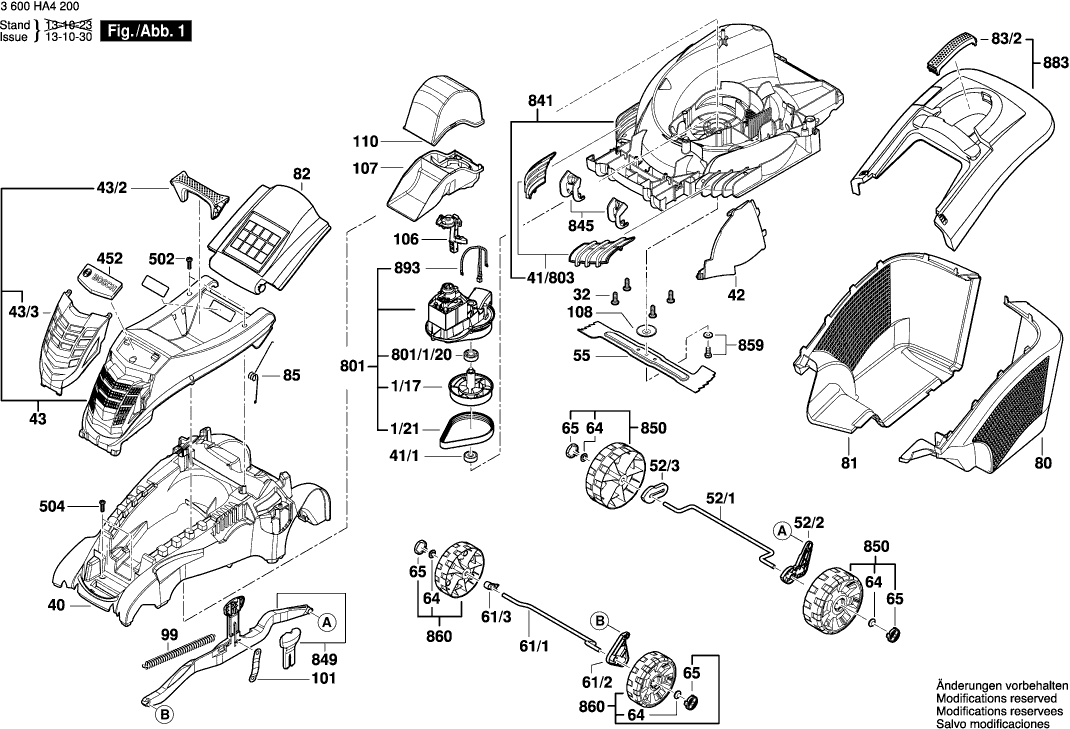

Dessins des BOSCH 3600HA4204 ( ROTAK40S )

Liste de pièces de rechange des BOSCH 3600HA4204 ( ROTAK40S )

Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Arbre D’entrainement
1/17F016L65108 Arbre D’entrainement€ 13.66
Courroie D’entrainement
1/21F016L65109 Courroie D’entrainement€ 15.18
Vis Autotaraudeuse
32F016L37433 Vis Autotaraudeuse€ 1.00
Carter tondeuse
40F016L69463 Carter tondeuse€ 36.43
Palier-Coussinet 6003
41/1F016L64387 Palier-Coussinet 6003€ 5.10
Peigne
41/803F016104911 Peigne€ 8.26
Cache De Recouvrement
42F016L66040 Cache De Recouvrement€ 7.34
Capot De Moteur
43F016L68149 Capot De Moteur€ 32.87
Poignee De Transport
43/2F016L68084 Poignee De Transport€ 2.10
GRILLAGE DÉCORATIF ARGENT
43/3F016L68150 GRILLAGE DÉCORATIF ARGENT€ 5.10
Axe
52/1F016L68529 Axe€ 5.10
Levier
52/2F016L90582 Levier€ 8.26
Entretoise
52/3F016L90583 Entretoise€ 2.40
COUTEAU DE TONDEUSE
55F016L68215 COUTEAU DE TONDEUSE€ 32.87
Axe
61/1F016L68528 Axe€ 6.00
Levier
61/2F016L90581 Levier€ 8.26
Entretoise
61/3F016L90585 Entretoise€ 1.34
Capuchon A Crans D'arret
64F016L68095 Capuchon A Crans D'arret€ 1.34
Capot
65F016L68116 Capot€ 1.00
Poignee
75/1F016L68054 Poignee€ 13.33
Vis Autotaraudeuse 4x19 MM
75/14F016T49429 Vis Autotaraudeuse 4x19 MM€ 1.00
Boitier D’interrupteur
75/3/1F016L67217 Boitier D’interrupteur€ 6.00
Cable De Raccordement EU
75/3/802F016104214 Cable De Raccordement EU€ 9.60
Cable De Raccordement
75/3/803F016104164 Cable De Raccordement€ 13.66
Jeu De Pieces Contacteur
75/3/804F016104371 Jeu De Pieces Contacteur€ 10.80
Guidage De Cable
75/3/805F016104213 Guidage De Cable€ 8.26
Bouton-Poussoir
75/4/1F016L67150 Bouton-Poussoir€ 1.34
Ressort De Bouton
75/4/2F016L67151 Ressort De Bouton€ 1.34
Jeu De Boitiers
75/4/803F016104360 Jeu De Boitiers€ 19.27
Segment De Commutation
75/4/804F016104160 Segment De Commutation€ 12.14
Douille
75/805F016104361 Douille€ 4.20
collecteur inférieur L/H
80F016L69086 collecteur inférieur L/H€ 17.03
collecteur inférieur R/H
81F016L69087 collecteur inférieur R/H€ 17.03
Languette De Protection
82F016L66137 Languette De Protection€ 13.66
Poignee NOIR
83/2F016L66441 Poignee NOIR€ 5.10
Ressort
85F016L66165 Ressort€ 2.10
Ressort
99F016L59327 Ressort€ 2.86
Ressort A Lame
101F016L68117 Ressort A Lame€ 1.00
Passe-Cables
106F016L90579 Passe-Cables€ 41.05
Écran acoustique
107F016L68501 Écran acoustique€ 4.20
Flasque De Palier
108F016L67627 Flasque De Palier€ 1.34
Écran acoustique
110F016L68448 Écran acoustique€ 3.46
Marque De Fabrique Rotak 40 S
452F016L69533 Marque De Fabrique Rotak 40 S€ 3.46
Vis six lobes embase E
502F016L68124 Vis six lobes embase E€ 1.00
Vis Autotaraudeuse 4x19 MM
504F016T49429 Vis Autotaraudeuse 4x19 MM€ 1.00
Moteur
801F016103596 Moteur€ 182.42
Palier-Coussinet
801/1/20F016L64594 Palier-Coussinet€ 2.86
Carter
841F016L69525 Carter€ 67.85
Peigne
845F016104913 Peigne€ 5.10
Piece D’articulation
849F016104303 Piece D’articulation€ 9.60
Roue
850F016104306 Roue€ 8.26
Vis Avec Rondelle Captive
859F016104350 Vis Avec Rondelle Captive€ 2.10
Roue
860F016104305 Roue€ 9.60
Levier D’arret
876F016L67530 Levier D’arret€ 10.80
POIGNÉE INFÉRIEURE
878F016104919 POIGNÉE INFÉRIEURE€ 22.31
Vis M5x8 Csk Hd.
878/4F016L36542 Vis M5x8 Csk Hd.€ 2.40
Equerre De Fixation
878/801F016104914 Equerre De Fixation€ 6.74
POIGNÉE INFÉRIEURE
879F016104920 POIGNÉE INFÉRIEURE€ 22.31
Vis M5x8 Csk Hd.
879/4F016L36542 Vis M5x8 Csk Hd.€ 2.40
Equerre De Fixation
879/801F016104915 Equerre De Fixation€ 8.26
Collecteur supérieur NOIR
883F016104362 Collecteur supérieur NOIR€ 15.18
protecteur thermique
893F016103605 protecteur thermique€ 12.14
Support De Cable ROTAK II
895F016L66895 Support De Cable ROTAK II€ 1.00
