Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600H81A71 ( ROTAK34GC )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

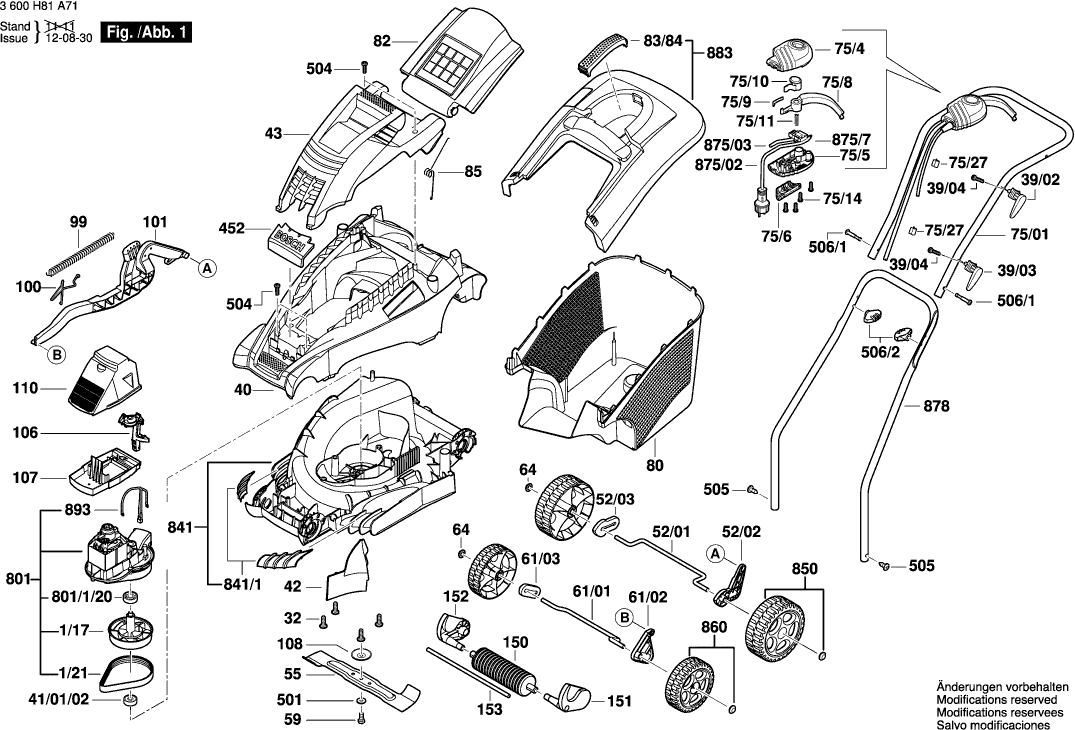

Dessins des Bosch 3600H81A71 ( ROTAK34GC )
Liste de pièces de rechange des Bosch 3600H81A71 ( ROTAK34GC )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Arbre D’entrainement | ||||
| 1/17 | F016103758 | 11.88 | 14.26 | |
| Courroie D’entrainement | ||||
| 1/21 | F016L65351 | 9.53 | 11.44 | |
| Vis Autotaraudeuse | ||||
| 32 | F016L37433 | 0.83 | 1.00 | |
| Fixation De Cable | ||||
| 39/02 | F016L65261 | 2.24 | 2.69 | |
| Fixation De Cable | ||||
| 39/03 | F016L65262 | 2.24 | 2.69 | |
| Carter tondeuse | ||||
| 40 | F016L66158 | 29.75 | 35.70 | |
| Palier-Coussinet 6002-2RS | ||||
| 41/01/02 | F016L67442 | 2.71 | 3.25 | |
| Cache De Recouvrement | ||||
| 42 | F016L66038 | 1.94 | 2.33 | |
| Capot De Moteur | ||||
| 43 | F016L65159 | 23.75 | 28.50 | |
| Axe | ||||
| 52/01 | F016L65706 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 52/02 | F016L90582 | |||
| Entretoise | ||||
| 52/03 | F016L90583 | 1.18 | 1.42 | |
| COUTEAU DE TONDEUSE 34 cm | ||||
| 55 | F016L65157 | 20.42 | 24.50 | |
| Vis Tête Hexagonale M8x20 MM | ||||
| 59 | F016T48547 | 1.94 | 2.33 | |
| Axe | ||||
| 61/01 | F016L65705 | 8.45 | 10.14 | |
| Levier | ||||
| 61/02 | F016L90581 | 5.33 | 6.40 | |
| Entretoise | ||||
| 61/03 | F016L90585 | 1.18 | 1.42 | |
| Capuchon A Crans D'arret 9 MM | ||||
| 64 | F016L66463 | 1.60 | 1.92 | |
| Capuchon à cliquet | ||||
| 64 | F016F05700 | 0.83 | 1.00 | |
| Poignee ARGENT | ||||
| 75/01 | F016L65573 | 13.93 | 16.72 | |
| Bouton AGC 18 | ||||
| 75/10 | F016F05705 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 75/11 | F016T49226 | 4.10 | 4.92 | |
| Support De Cable | ||||
| 75/27 | F016L90575 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 75/4 | F016L65739 | |||
| Boitier D’interrupteur | ||||
| 75/5 | F016L66235 | 1.94 | 2.33 | |
| Piece De Serrage | ||||
| 75/6 | F016T49630 | 2.24 | 2.69 | |
| Levier De Manoeuvre | ||||
| 75/8 | F016L66238 | 2.71 | 3.25 | |
| Plus disponible, pas de remplacement | ||||
| 75/9 | F016T49845 | |||
| collecteur inférieur NOIR | ||||
| 80 | F016L65674 | 36.85 | 44.22 | |
| Languette De Protection | ||||
| 82 | F016L66137 | 8.45 | 10.14 | |
| Poignee NOIR | ||||
| 83/84 | F016L66441 | 2.71 | 3.25 | |
| Ressort | ||||
| 85 | F016L66165 | 1.70 | 2.04 | |
| Ressort | ||||
| 99 | F016L59327 | 2.24 | 2.69 | |
| Ressort | ||||
| 100 | F016L65790 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 101 | F016L67260 | |||
| Passe-Cables | ||||
| 106 | F016L90584 | 1.18 | 1.42 | |
| Corps De Filtre | ||||
| 107 | F016L65539 | 8.45 | 10.14 | |
| Flasque De Palier | ||||
| 108 | F016L67627 | 1.18 | 1.42 | |
| Corps De Filtre | ||||
| 110 | F016L65709 | 4.10 | 4.92 | |
| Rouleau | ||||
| 150 | F016L65871 | 8.45 | 10.14 | |
| Bras De Support | ||||
| 151 | F016L64900 | 2.24 | 2.69 | |
| Bras De Support | ||||
| 152 | F016L64901 | 2.24 | 2.69 | |
| Vis Sans Fin | ||||
| 153 | F016L65869 | 5.33 | 6.40 | |
| Marque De Fabrique ROTAK 34 GC | ||||
| 452 | F016L66277 | 1.18 | 1.42 | |
| Rondelle plate Ø8,15 NOIR | ||||
| 501 | F016T48185 | 2.71 | 3.25 | |
| Vis Autotaraudeuse 4x19 MM | ||||
| 504 | F016T49429 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 505 | F016L65803 | |||
| Plus disponible, pas de remplacement | ||||
| 506/1 | F016L59277 | |||
| Ecrou A Ailettes | ||||
| 506/2 | F016L66136 | 3.31 | 3.97 | |
| Moteur | ||||
| 801 | F016103595 | 113.29 | 135.95 | |
| Palier-Coussinet | ||||
| 801/1/20 | F016L64594 | 2.24 | 2.69 | |
| Carter | ||||
| 841 | F016103597 | 23.75 | 28.50 | |
| Capot | ||||
| 841/1 | F016104315 | 5.33 | 6.40 | |
| Plus disponible, pas de remplacement | ||||
| 850 | F016103662 | |||
| Roue | ||||
| 860 | F016103663 | 5.83 | 7.00 | |
| Câble d alimentation GB 22m 2 x 0,75mm without pl | ||||
| 875/02 | F016104085 | 26.84 | 32.21 | |
| Cable De Raccordement | ||||
| 875/03 | F016103602 | 10.73 | 12.88 | |
| Interrupteur | ||||
| 875/7 | F016F05717 | 11.88 | 14.26 | |
| Poignee ARGENT | ||||
| 878 | F016103612 | 13.93 | 16.72 | |
| Couvercle | ||||
| 883 | F016103608 | 23.75 | 28.50 | |
| protecteur thermique | ||||
| 893 | F016103604 | 5.83 | 7.00 | |
