Dessins techniques et pièces de rechange Bosch RLE

La référence 0 601 199 703 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.

Dessins techniques

Liste de pièces de rechange

Dessins des BOSCH RLE

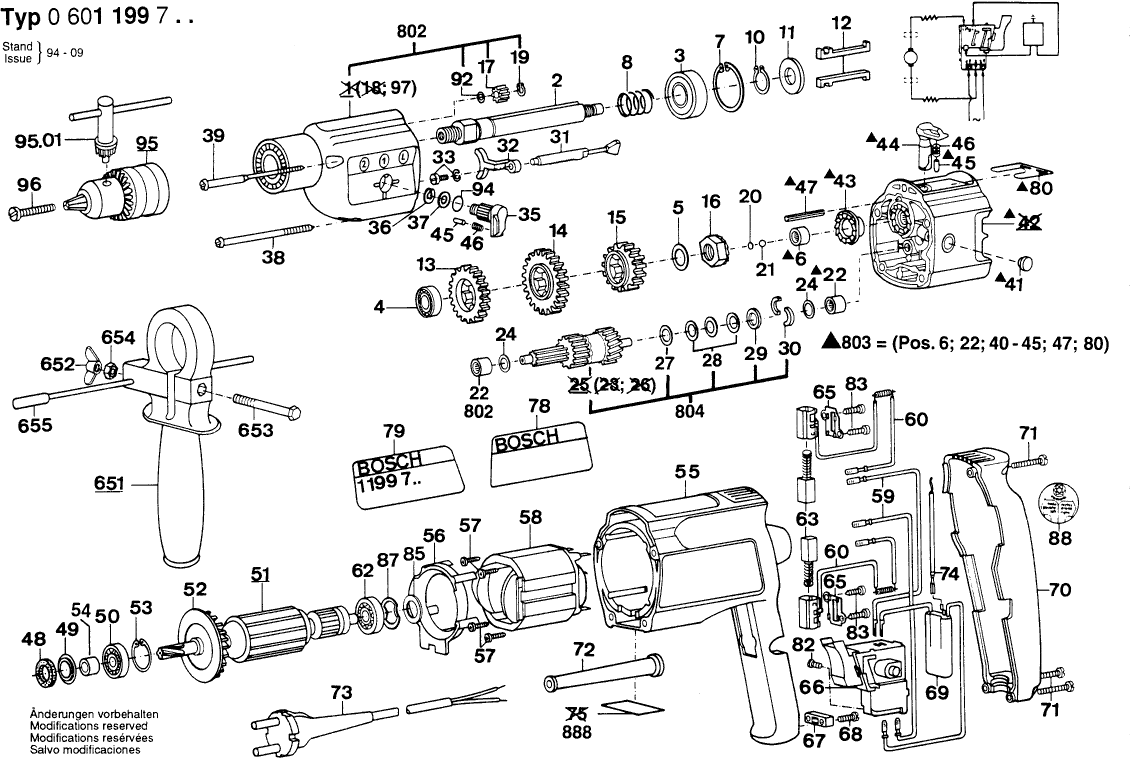

Dessins techniques 1

Cliquez pour agrandir
Agrandissement dans une nouvelle fenêtre

Liste de pièces de rechange des Bosch RLE

Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.

Commande impossible
2	2606135026	Commande impossible
Roulement A Billes Rigide
3	1900905163	Roulement A Billes Rigide	€ 8.64
Commande impossible
4	2600900006	Commande impossible
Rondelle De Compensation
5	2600101616	Rondelle De Compensation	€ 2.30
Douille aiguilles
6	2600917003	Douille aiguilles	€ 2.30
Anneau de retenue
7	2916660014	Anneau de retenue	€ 1.19
Ressort De Compression
8	2604616002	Ressort De Compression	€ 1.19
Anneau de retenue
10	2916650008	Anneau de retenue	€ 1.19
Rondelle D'arret
11	2600101671	Rondelle D'arret	€ 1.19
Commande impossible
12	2602300027	Commande impossible
Commande impossible
13	2606317038	Commande impossible
Commande impossible
14	2606317036	Commande impossible
Commande impossible
15	2606317037	Commande impossible
Rondelle D'arret
16	2600190052	Rondelle D'arret	€ 6.68
Commande impossible
17	2606317039	Commande impossible
Anneau de retenue
19	2916640005	Anneau de retenue	€ 1.00
Rondelle D'ajustage
20	2600000012	Rondelle D'ajustage	€ 1.00
Bille
21	1903230010	Bille	€ 1.00
Douille aiguilles
22	2600914010	Douille aiguilles	€ 2.30
Rondelle De Compensation
24	2600100607	Rondelle De Compensation	€ 1.19
Commande impossible
27	2600100682	Commande impossible
Rondelle ressort
28	2600550008	Rondelle ressort	€ 1.19
Commande impossible
29	2600114001	Commande impossible
Commande impossible
30	2600116001	Commande impossible
Commande impossible
31	2603070011	Commande impossible
Commande impossible
32	2602033003	Commande impossible
Vis Avec Rondelle Captive
33	2914501011	Vis Avec Rondelle Captive	€ 1.00
Commande impossible
34	2604615010	Commande impossible
Commande impossible
35	2602026034	Commande impossible
Anneau de retenue
36	2916080910	Anneau de retenue	€ 1.74
Rondelle De Compensation
37	2600101612	Rondelle De Compensation	€ 1.19
Commande impossible
38	2603435019	Commande impossible
Commande impossible
39	2603435012	Commande impossible
Commande impossible
41	2600591002	Commande impossible
Commande impossible
43	2600190029	Commande impossible
Commande impossible
44	2602026033	Commande impossible
Capuchon A Crans D'arret
45	2600590006	Capuchon A Crans D'arret	€ 1.19
Capuchon A Crans D'arret
46	2600590006	Capuchon A Crans D'arret	€ 1.19
Goupille Elastique
47	2917780105	Goupille Elastique	€ 1.00
Rondelle De Feutre
48	2600108077	Rondelle De Feutre	€ 1.19
Rondelle Cuvette
49	2600500002	Rondelle Cuvette	€ 1.19
Roulement A Billes Rigide
50	2600905021	Roulement A Billes Rigide	€ 6.68
Commande impossible
51	2604010524	Commande impossible
Ventilateur
52	2606610049	Ventilateur	€ 1.74
Anneau de retenue
53	2916660008	Anneau de retenue	€ 1.74
Fiche Femelle
54	2600400008	Fiche Femelle	€ 1.19
Commande impossible
55	2605104116	Commande impossible
Commande impossible
56	2601328033	Commande impossible
Vis A Tete Bombee Torx
57	2603490017	Vis A Tete Bombee Torx	€ 1.00
panouissement Polaire
58	2604220491	panouissement Polaire	€ 18.61
Cable
59	2604448005	Cable	€ 1.19
Porte-Balais
60	2604337003	Porte-Balais	€ 1.74
Roulement A Billes Rigide
62	1900905018	Roulement A Billes Rigide	€ 14.24
Commande impossible
65	2604465068	Commande impossible
Épuisé
66	1617200089	Épuisé
Support De Cable
67	2601035001	Support De Cable	€ 1.19
Commande impossible
68	2910611019	Commande impossible
Filtre D'antiparasitage
69	2607329096	Filtre D'antiparasitage	€ 5.97
Commande impossible
70	2605132040	Commande impossible
Vis A Tete Bombee Torx
71	2603490023	Vis A Tete Bombee Torx	€ 1.00
Manchon
72	2600707059	Manchon	€ 2.01
Commande impossible
74	2604448003	Commande impossible
Commande impossible
78	2601110093	Commande impossible
Commande impossible
79	2601110204	Commande impossible
Commande impossible
80	2601110205	Commande impossible
Vis t te cylindrique
82	2603410001	Vis t te cylindrique	€ 1.19
Vis Empreinte Cruciforme
83	2603435015	Vis Empreinte Cruciforme	€ 1.00
Rondelle De Compensation
85	2600101020	Rondelle De Compensation	€ 1.19
Rondelle De Compensation
87	2600150004	Rondelle De Compensation	€ 1.74
Commande impossible
88	2601110230	Commande impossible
Commande impossible
92	2600100623	Commande impossible
Commande impossible
94	1600210024	Commande impossible
Mandrin
95	1608571069	Mandrin	€ 20.90
Cle De Mandrin
95/01	2607950007	Cle De Mandrin	€ 5.45
Vis t te frais e
96	2603421226	Vis t te frais e	€ 1.19
Commande impossible
97	2600150018	Commande impossible
Vis A Tete Bombee Torx
98	2603490024	Vis A Tete Bombee Torx	€ 1.19
Commande impossible
651	1612025031	Commande impossible
Commande impossible
652	2915191006	Commande impossible
Commande impossible
653	2911011220	Commande impossible
Commande impossible
654	2601098001	Commande impossible
Commande impossible
655	1613001005	Commande impossible
Anneau de retenue
801	2916080910	Anneau de retenue	€ 1.74
Commande impossible
802	2605806970	Commande impossible
Commande impossible
803	2605700931	Commande impossible
Commande impossible
804	2606309907	Commande impossible
Jeu De Balais
810	2604321905	Jeu De Balais	€ 14.47
Capuchon A Crans D'arret
810/06	2601322013	Capuchon A Crans D'arret	€ 1.19
C ble d alimentation
835	1607000385	C ble d alimentation	€ 12.15
Plaque signal tique
888	160111A3H3	Plaque signal tique	€ 2.01
