Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603C47000 ( PWS10-125CE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

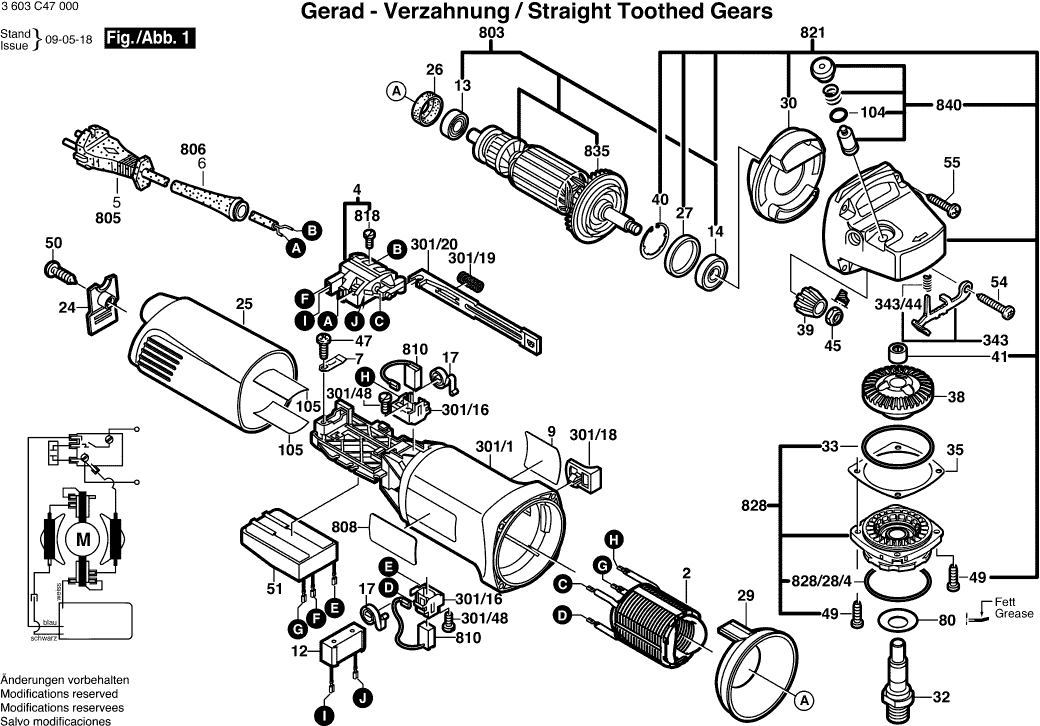

Dessins des Bosch 3603C47000 ( PWS10-125CE )
Liste de pièces de rechange des Bosch 3603C47000 ( PWS10-125CE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire | ||||
| 2 | 1607000F0P | 26.84 | 32.21 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1604220459 | 13.11 | 15.73 | |
| Interrupteur | ||||
| 4 | 1607200086 | 8.45 | 10.14 | |
| Manchon Ø6,4-Ø7,2x67 MM | ||||
| 6 | 1600703030 | 1.94 | 2.33 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Plaque De Marque PWS 10-125 CE | ||||
| 9 | 1601118490 | 0.83 | 1.00 | |
| Filtre D’antiparasitage | ||||
| 12 | 1607328042 | 5.33 | 6.40 | |
| Roulement A Billes 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.92 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 14 | 1600905032 | 4.70 | 5.64 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.18 | 1.42 | |
| Couvercle VERT | ||||
| 24 | 1605500238 | 1.70 | 2.04 | |
| Couvercle De Carter VERT | ||||
| 25 | 1605500239 | 8.45 | 10.14 | |
| Bague En Caoutchouc | ||||
| 26 | 1600206036 | 1.18 | 1.42 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 29 | 1600591025 | 1.94 | 2.33 | |
| Deflecteur D’air | ||||
| 30 | 1600591014 | 1.94 | 2.33 | |
| Broche De Rectifieuse | ||||
| 32 | 1607000D6A | 5.83 | 7.00 | |
| Joint torique 46,0x1,1 MM | ||||
| 33 | 1600210035 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,15 MM ÉPAIS | ||||
| 35 | 1600136020 | 2.71 | 3.25 | |
| Rondelle De Compensation 0,1 MM ÉPAIS | ||||
| 35 | 1600136013 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,2 MM ÉPAIS | ||||
| 35 | 1600136014 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,3 MM ÉPAIS | ||||
| 35 | 1600136015 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 1606333616 | |||
| Unite A Engrenages | ||||
| 39 | 1607000D4Y | 12.41 | 14.89 | |
| Etrier D’arret | ||||
| 40 | 1600119011 | 1.70 | 2.04 | |
| Palier-Glisseur | ||||
| 41 | 1600200029 | 2.24 | 2.69 | |
| Ecrou Hex M7, SW10 | ||||
| 45 | 1603300016 | 1.18 | 1.42 | |
| Vis à Tôle DIN7981-ST3,9x13-C-Z | ||||
| 47 | 2912401018 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 1603435026 | 1.70 | 2.04 | |
| Vis à Tôle DIN7981-ST3,9x19-F-Z | ||||
| 50 | 2912401420 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 51 | 1607233113 | |||
| Vis A Tete Bombee Torx 4x30 | ||||
| 54 | 2603490025 | 0.83 | 1.00 | |
| Vis A Tete Bombee | ||||
| 55 | 1603415005 | 0.83 | 1.00 | |
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 1.70 | 2.04 | |
| Joint torique 4,5x1,0 MM BLEU | ||||
| 104 | 1600210044 | 0.83 | 1.00 | |
| Plaque Isolante | ||||
| 105 | 1601008005 | 2.24 | 2.69 | |
| Carter De Moteur VERT | ||||
| 301/1 | 1605108214 | 6.54 | 7.85 | |
| Porte-Balais | ||||
| 301/16 | 1601323025 | 2.71 | 3.25 | |
| Poignee D’interrupteur | ||||
| 301/18 | 1602026088 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 301/19 | 1604611026 | 0.83 | 1.00 | |
| Curseur De Reglage NOIR | ||||
| 301/20 | 1602319010 | 1.18 | 1.42 | |
| Vis à Tôle DIN7981-ST2,9x9,5C-Z | ||||
| 301/48 | 2912401005 | 0.83 | 1.00 | |
| Levier D’enclenchement | ||||
| 343 | 1607000742 | 5.83 | 7.00 | |
| Ressort De Compression | ||||
| 343/44 | 1604611042 | 1.18 | 1.42 | |
| Capot De Protection | ||||
| 651 | 1600A025XR | 7.96 | 9.55 | |
| Induit Avec Ventilateur 220-240V | ||||
| 803 | 1604010640 | 55.25 | 66.30 | |
| Plus disponible, pas de remplacement | ||||
| 805 | 1607000389 | |||
| Manchon Ø7,3-Ø8,6x67 MM | ||||
| 806 | 1600703031 | 1.94 | 2.33 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 810 | 1607014176 | 10.73 | 12.88 | |
| Vis à tête cylindrique DIN 85-AM3x6-CUZN | ||||
| 818 | 2910110048 | 0.83 | 1.00 | |
| Carter D’engrenages ARGENT | ||||
| 821 | 1605806465 | 36.85 | 44.22 | |
| Flasque De Palier | ||||
| 828 | 1607000E1D | 26.84 | 32.21 | |
| Joint torique 47,0x1,5 MM | ||||
| 828/28/4 | 3600210109 | 1.70 | 2.04 | |
| Ventilateur | ||||
| 835 | 1606610129 | 1.70 | 2.04 | |
| Bouton-Poussoir NOIR | ||||
| 840 | 1607000253 | 1.70 | 2.04 | |
| Joint torique 20,35x1,78 MM | ||||
| 890 | 1600210039 | 1.70 | 2.04 | |
| Poignee Auxiliaire M10, Ø37x115 MM ANTI-VIBRATION | ||||
| 891 | 1602025031 | 13.11 | 15.73 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A0 | 8.45 | 10.14 | |
| Poignee Auxiliaire M10 | ||||
| 891/1 | 160202509T | 2.71 | 3.25 | |
| Ecrou Cylindrique M14 | ||||
| 892 | 1603345043 | 6.54 | 7.85 | |
| Cle A Ergots | ||||
| 893 | 1607950052 | 2.71 | 3.25 | |
| Bride De Fixation Ø22,3xØ42 MM | ||||
| 895 | 2605703014 | 4.10 | 4.92 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 36.85 | 44.22 | |
