Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603C52100 ( PST800PEL )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

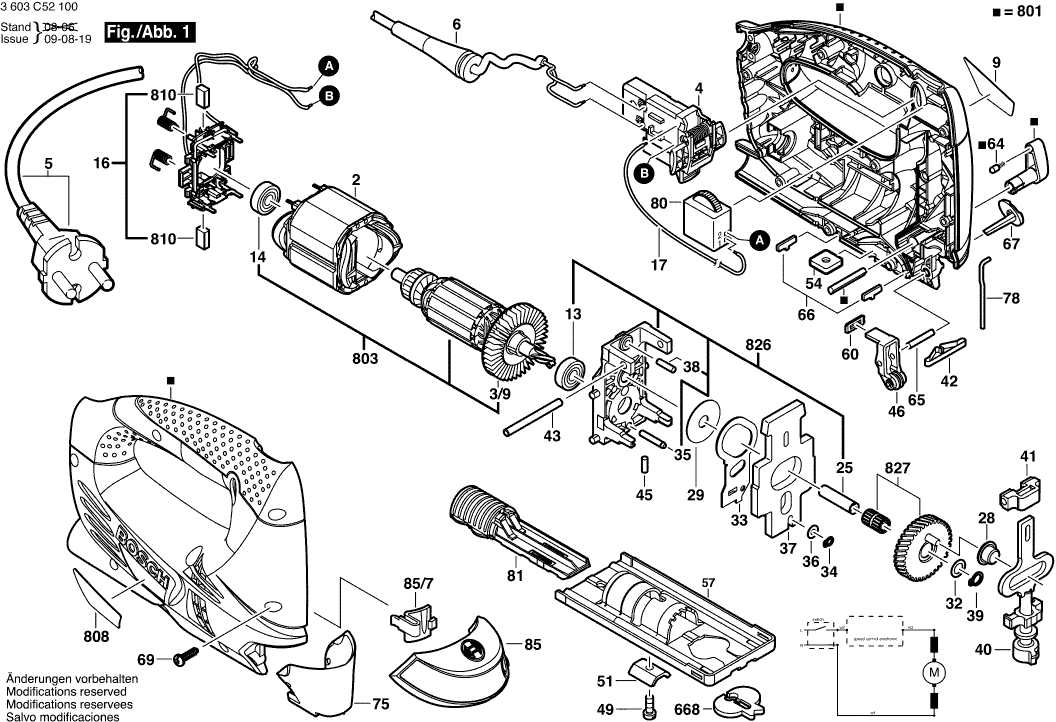

Dessins des Bosch 3603C52100 ( PST800PEL )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3603C52100 ( PST800PEL )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Épanouissement Polaire 230-240V
2 2604220682 15.71 18.85

Ventilateur
3/9 2606610123 1.94 2.33

Interrupteur
4 2607200637 4.10 4.92

Câble d alimentation CN 2,65m 2 x 0,75mm H05 W-F
5 1607000387 8.45 10.14

Manchon
6 2609002019 1.94 2.33

Plaque De Marque PST 800 PEL
9 2601115262 1.94 2.33

Roulement A Billes Rigide 8x22x7 608-2Z/C3
13 3130900020 5.33 6.40

Roulement A Billes Rigide 8x22x7 608-2Z/C3
14 3130900020 5.33 6.40

Couronne Porte-Balais
16 2604337111 11.88 14.26

Cable De Connexion
17 2609001661 0.83 1.00

Axe D’articulation
25 2603105080 1.94 2.33

Douille à aiguilles
28 2600914022 5.33 6.40

Rondelle De Compensation 0,5 MM
29 2600101048 1.18 1.42

Rondelle De Compensation 0,5 MM
32 2600101077 1.18 1.42

Levier A Fourche
33 2601923012 3.31 3.97

Anneau de retenue DIN 471-4x0,4-FSt
34 2916640001 0.83 1.00

Axe D’articulation
35 2603105091 1.94 2.33

Rondelle De Compensation 0,5 MM
36 2600100588 1.18 1.42

Contrepoids
37 2601098098 7.58 9.10

Aiguille
38 1903201055 4.70 5.64

Anneau de retenue 8x0,8 N31A MR7
39 2916640905 1.18 1.42

Tringle De Course
40 2600780149 20.42 24.50

Palier-Glisseur
41 2605801038 4.10 4.92

Ressort de compression
42 2604613004 1.18 1.42

Ressort De Compression
42 160461201E 1.10 1.32

Aiguille
43 2603201089 4.70 5.64

Axe D’articulation
45 2603105084 1.70 2.04

Levier A Galet
46 2609001608 8.45 10.14

Vis à tête cylindrique
49 2603413034 1.18 1.42

Baguette Profilee
51 2602317052 1.70 2.04

Plaque De Fixation
54 2600040003 1.70 2.04

Plus disponible, pas de remplacement
57 2601016092

Plateau D’etancheite
60 2601015077 1.18 1.42

Capuchon A Crans D'arret
64 2600590006 1.18 1.42

Goupille Cylindrique
65 2609002725 0.83 1.00

Goupille De Reglage
66 2601030166 1.18 1.42

Poussoir De Commutation ROUGE
67 2602026153 1.70 2.04

Vis 4x16
69 2603490022 0.83 1.00

Plus disponible, pas de remplacement
75 2605510253

Goupille D’arret
78 2603105088 0.83 1.00

Plus disponible, pas de remplacement
80 2607230115

Logement Lames De Scie
81 2608040231 4.70 5.64

Plus disponible, pas de remplacement
85 2607010486

Couvercle De Batt.
85/7 2605510244 1.18 1.42

Protection Brise Copeaux
668 2601016065 4.10 4.92

Coquille
801 2609001932 26.84 32.21

Induit 230-240V
803 2609001928 26.84 32.21

Plaque signalétique
808 2609001766 1.94 2.33

Jeu De Balais
810 2610391290 6.54 7.85

Console Terminale
826 2609001930 18.19 21.83

Roue Dentee A Excentrique
827 2609001931 18.19 21.83
