Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603CB5040 ( PRR250ES )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

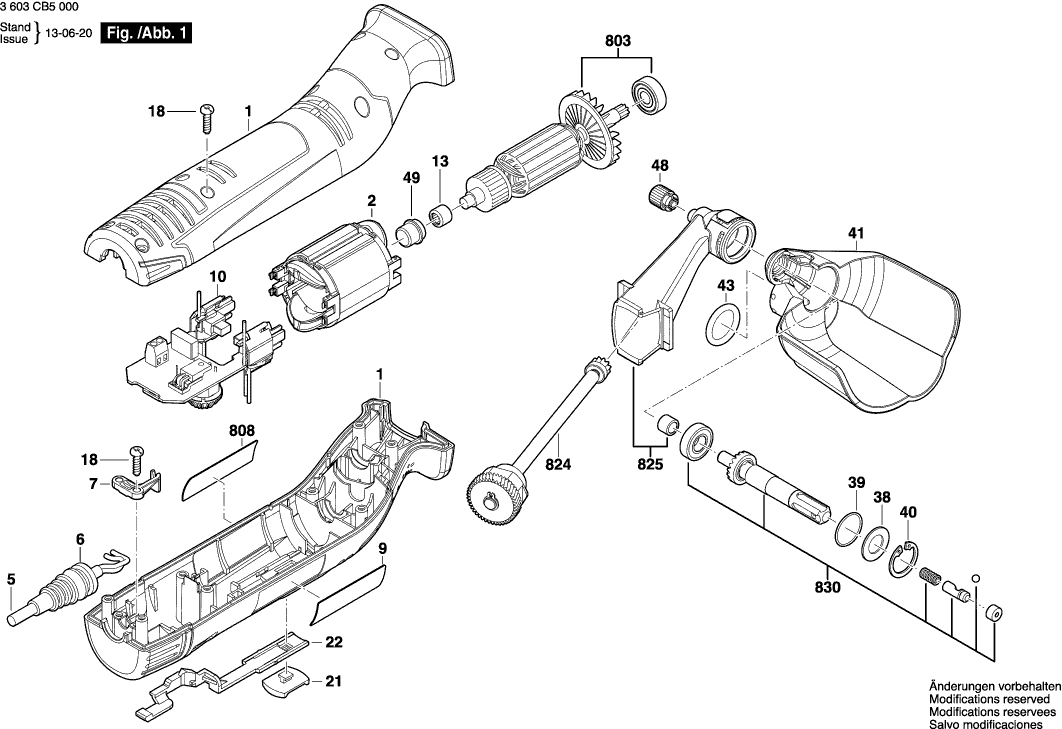

Dessins des Bosch 3603CB5040 ( PRR250ES )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3603CB5040 ( PRR250ES )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter
1 2609006445 13.93 16.72

Épanouissement Polaire
2 2609007814 23.75 28.50

Câble d alimentation AUS 240V 2,6m 2 x 0,75mm H05
5 2604460297 8.45 10.14

Manchon Durchmesser 6,2-6,9
6 2609005502 1.94 2.33

Support De Cable
7 2609006171 1.18 1.42

Plaque De Marque PRR 250 ES
9 2609006775 1.94 2.33

Module électronique
10 2609005721 44.82 53.78

Douille à aiguilles
13 2600917002 2.71 3.25

Vis 4x16
18 2603490022 0.83 1.00

Bouton Curseur
21 2609005541 2.24 2.69

Curseur
22 2609007716 1.18 1.42

Rondelle D’appui
38 2609006461 1.18 1.42

Joint torique
39 2609006462 0.83 1.00

Anneau de retenue DIN 472-22x1MM
40 2916660007 0.83 1.00

Couvercle Anti-Poussiere
41 2609006463 5.83 7.00

Joint torique
43 160021007J 1.18 1.42

Joint torique
43 2609005310 1.10 1.32

Vis D’arret
48 2609006693 1.18 1.42

Douille Caoutchouc
49 2609006466 0.83 1.00

Assemblage d’Induit
803 2609006823 33.45 40.14

Dispositif D’entrainement
824 2609006825 40.61 48.73

Bloc D’engrenage
825 2609006789 33.45 40.14

Unite A Engrenages
830 2609006824 23.75 28.50
