Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603B71100 ( PHO3100 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

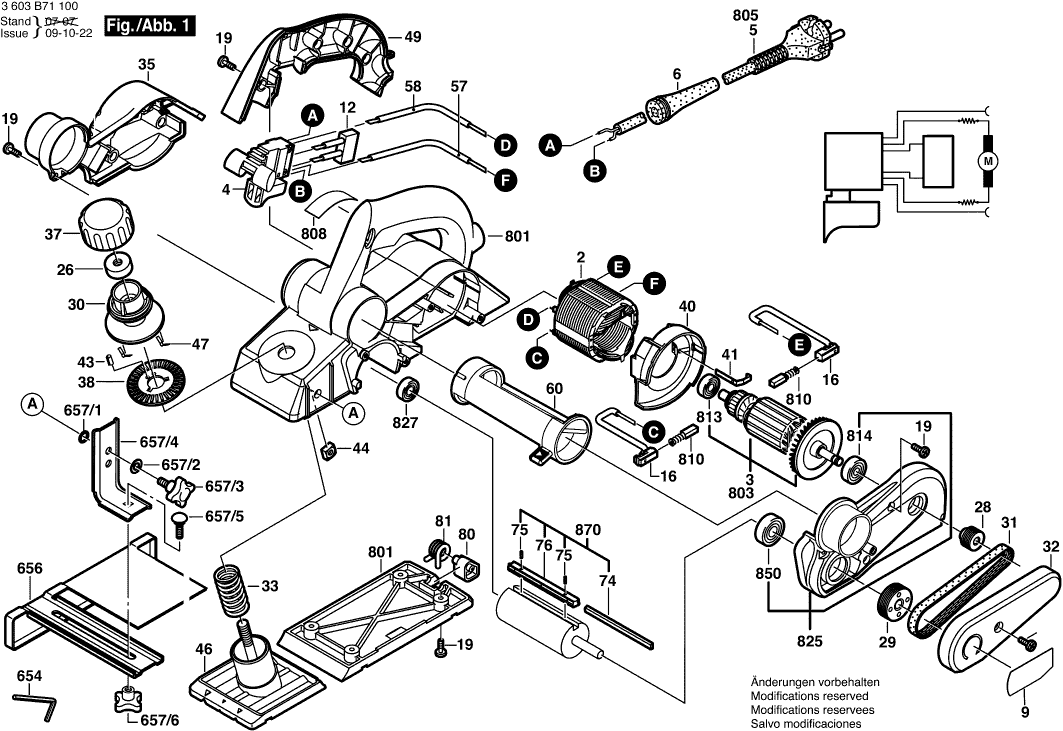

Dessins des Bosch 3603B71100 ( PHO3100 )
Liste de pièces de rechange des Bosch 3603B71100 ( PHO3100 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 230-240V | ||||
| 2 | 2604220480 | 18.19 | 21.83 | |
| Commutateur | ||||
| 4 | 1607200158 | 6.54 | 7.85 | |
| Manchon Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 1.94 | 2.33 | |
| Plaque De Marque PHO 3100 | ||||
| 9 | 2609131526 | 1.94 | 2.33 | |
| Filtre d'interférence TURBO II R1 ET-BG | ||||
| 12 | 2609120049 | 1.94 | 2.33 | |
| Porte-Balais | ||||
| 16 | 2609120334 | 1.70 | 2.04 | |
| Vis 4x16 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Ecrou De Reglage | ||||
| 26 | 2609110728 | 2.24 | 2.69 | |
| Poulie | ||||
| 28 | 2609110268 | 2.24 | 2.69 | |
| Poulie | ||||
| 29 | 2609110267 | 3.31 | 3.97 | |
| Poignee | ||||
| 30 | 2609100589 | 4.70 | 5.64 | |
| Courroie Trapezoidale | ||||
| 31 | 2609100410 | 7.58 | 9.10 | |
| Recouvrement | ||||
| 32 | 2609100585 | 4.10 | 4.92 | |
| Ressort De Compression | ||||
| 33 | 2609110077 | 1.94 | 2.33 | |
| Capuchon De Balais | ||||
| 35 | 2609100583 | 5.83 | 7.00 | |
| Capuchon De Poignee | ||||
| 37 | 2609100140 | 4.10 | 4.92 | |
| Disque-Cliquet | ||||
| 38 | 2609110162 | 1.94 | 2.33 | |
| Deflecteur D’air | ||||
| 40 | 2609100028 | 1.94 | 2.33 | |
| Etrier De Contact | ||||
| 41 | 2601329053 | 1.18 | 1.42 | |
| Goupille Spirale DIN 7343-5x2,5 | ||||
| 43 | 2917800053 | 1.70 | 2.04 | |
| Ecrou Carre M6 | ||||
| 44 | 2603320004 | 1.18 | 1.42 | |
| Curseur De Reglage | ||||
| 46 | 2609110729 | 20.42 | 24.50 | |
| Ressort De Verrouillage | ||||
| 47 | 2601254000 | 1.18 | 1.42 | |
| Poignee Couvercle | ||||
| 49 | 2609100582 | 8.45 | 10.14 | |
| Cable De Connexion L=233 MM BLANC | ||||
| 57 | 2604448181 | 1.70 | 2.04 | |
| Cable De Connexion L=213 MM BLEU | ||||
| 58 | 2604448118 | 1.18 | 1.42 | |
| Tuyau Deviateur ROUGE | ||||
| 60 | 2609100086 | 4.70 | 5.64 | |
| Fer De Rabot | ||||
| 74 | 2608635341 | 12.41 | 14.89 | |
| Vis sans tête | ||||
| 75 | 2603400016 | 1.18 | 1.42 | |
| Clavette De Fixation | ||||
| 76 | 2603111001 | 10.73 | 12.88 | |
| Protege Couteaux | ||||
| 80 | 2609100088 | 3.31 | 3.97 | |
| Ressort | ||||
| 81 | 2609110109 | 2.24 | 2.69 | |
| Tournevis Coude DIN 911 SW2,5 | ||||
| 654 | 1907950003 | 1.94 | 2.33 | |
| Poutre De Butee | ||||
| 656 | 2608005015 | 8.45 | 10.14 | |
| Joint torique 4,0x1,5 MM | ||||
| 657/1 | 1610210043 | 1.18 | 1.42 | |
| Rondelle plate DIN 125-A 6,4-ST | ||||
| 657/2 | 2916011014 | 0.83 | 1.00 | |
| Vis A Oreilles M 6x16 MM | ||||
| 657/3 | 2603480003 | 1.94 | 2.33 | |
| Equerre De Butee | ||||
| 657/4 | 1601332018 | 2.71 | 3.25 | |
| Boulon A Tete Bombee DIN 603-M6x20 | ||||
| 657/5 | 2910281201 | 0.83 | 1.00 | |
| BOUTON | ||||
| 657/6 | 2609199008 | 1.18 | 1.42 | |
| Carter VERT | ||||
| 801 | 2609100620 | 36.85 | 44.22 | |
| Induit 230-240V | ||||
| 803 | 2609199269 | 33.45 | 40.14 | |
| Câble d alimentation CN 2,65m 2 x 0,75mm H05 W-F | ||||
| 805 | 1607000387 | 8.45 | 10.14 | |
| Plaque signalétique | ||||
| 808 | 2609131568 | 0.83 | 1.00 | |
| Jeu De Balais | ||||
| 810 | 2604321933 | 10.73 | 12.88 | |
| Roulement à billes à gorges profondes 7x19x6 | ||||
| 813 | 2600905051 | 6.54 | 7.85 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 814 | 2600905052 | 5.83 | 7.00 | |
| Flasque De Palier | ||||
| 825 | 2609100622 | 15.71 | 18.85 | |
| Roulement à billes à gorges profondes 7x19x6 | ||||
| 827 | 2600905051 | 6.54 | 7.85 | |
| Roulement A Billes Rigide 10x26x8 | ||||
| 850 | 2600905064 | 8.45 | 10.14 | |
| Tete De Rabot | ||||
| 870 | 2609110193 | 55.25 | 66.30 | |
