Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0603997757 ( PFZ550PE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

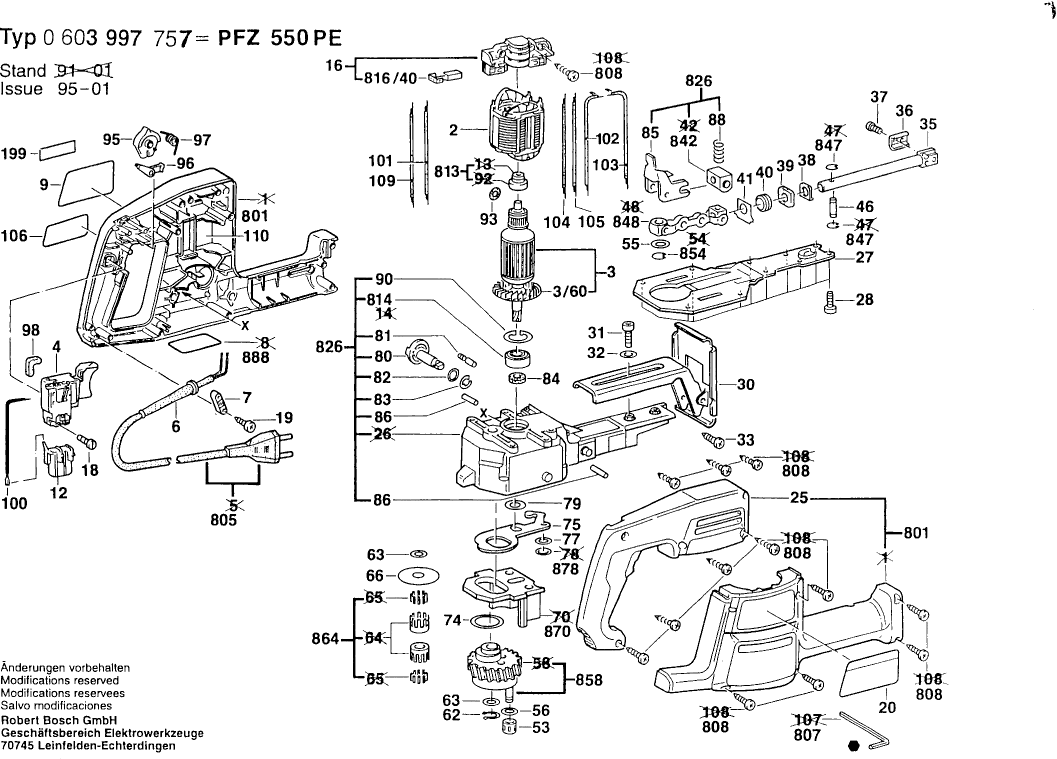

Dessins des Bosch 0603997757 ( PFZ550PE )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0603997757 ( PFZ550PE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Épanouissement Polaire 230-240V
2 2604220447 20.42 24.50

Induit 220V
3 2604010715 36.85 44.22

Ventilateur
3/60 2606610049 1.70 2.04

Plus disponible, pas de remplacement
4 2607200218

Manchon Ø6,5-Ø6,9x95 MM
6 2600703012 2.24 2.69

Support De Cable
7 2601035001 1.18 1.42

Etiquette Adhesive CÔTÉ SOLEIL
9 2601110709 1.18 1.42

Plus disponible, pas de remplacement
12 2607329114

Plus disponible, pas de remplacement
16 2609992612

Vis à tête cylindrique M3x6,5-4.8
18 2603410001 1.18 1.42

Vis à Tôle DIN 7981-ST3,9x16-C-H
19 2910611019 2.24 2.69

Etiquette Adhesive CÔTÉ OMBRE
20 2601110710 1.18 1.42

Couvercle De Carter VERT
25 2605500099 7.58 9.10

Couvercle D’engrenage
27 2605500100 3.31 3.97

Vis autotaradeuse p. défo M4x8
28 2603410048 1.18 1.42

Plaque D’embase
30 2608000074 13.93 16.72

Plus disponible, pas de remplacement
31 2910141152

Rondelle plate
32 3600100002 0.83 1.00

Vis à tête fraisée DIN 7982-B3,9x13
33 2910601318 0.83 1.00

Plus disponible, pas de remplacement
35 2600780017

Plus disponible, pas de remplacement
36 2601321012

Vis cyl SixPans Creux CHC DIN 912-M5x12-12.9
37 2910405154 0.83 1.00

Joint
38 2601334002 1.18 1.42

Rondelle De Feutre
39 2600108006 0.83 1.00

Bague En Metal Fritte
40 2600302004 2.24 2.69

Tole De Soutien
41 2601334009 1.18 1.42

Axe De Chape
46 2603105038 2.71 3.25

Couronne D’aiguilles
53 2600913003 1.70 2.04

Plus disponible, pas de remplacement
55 2600100647

Rondelle De Compensation 0,5 MM
56 2600100039 1.18 1.42

Anneau de retenue DIN 471-10x1MM-FSt
62 2916650001 1.94 2.33

Rondelle De Compensation 17 x 0,5
63 2600101674 1.18 1.42

Rondelle De Compensation 17 x 0,2
63 2600101675 1.18 1.42

Rondelle D’ajustage
66 2600200027 1.18 1.42

Bague Entretoise
74 2600200028 1.18 1.42

Levier A Fourche
75 2601923006 4.10 4.92

Rondelle De Compensation
77 2600100040 1.18 1.42

Rondelle De Compensation
79 2600100047 1.18 1.42

Commutateur
80 2602026044 7.58 9.10

Capuchon A Crans D'arret
81 2600590006 1.18 1.42

Rondelle De Compensation 0,2 MM
82 2600100050 1.18 1.42

Rondelle De Compensation 0,5 MM ÉPAIS
82 3600100013 1.18 1.42

Anneau de retenue DIN 471 9x1MM
83 2916640006 1.18 1.42

Levier De Renvoi
85 2601321016 5.83 7.00

Axe D’articulation
86 2603100048 1.18 1.42

Ressort De Compression
88 2604617002 1.18 1.42

Anneau de retenue DIN 472-24x1,2 MM
90 2916660008 1.70 2.04

Joint torique 5,0x1,75 MM
93 2600210036 1.18 1.42

Tete Tournante
95 2602026045 1.70 2.04

Levier De Verrouillage
96 2602051000 1.18 1.42

Plus disponible, pas de remplacement
97 1604651007

Plus disponible, pas de remplacement
98 2601022000

Conducteur De Terre Ø0,35 MM BLANC
100 2604448010 1.70 2.04

Cable De Connexion L = 278 MM BLEU
101 2604448012 1.18 1.42

Cable De Connexion L=180MM BLEU
102 2604448113 1.18 1.42

Cable De Connexion L=243 MM BLANC
103 2604448033 1.18 1.42

Cable De Raccordement L=162MM BLANC
104 2604448122 1.18 1.42

Cable De Connexion L=263MM BLEU
105 2604448119 1.18 1.42

Etiquette Adhesive
106 2601110740 1.18 1.42

Cable L=233 MM BLANC
109 1614431010 2.71 3.25

Ressort De Contact
110 2601329057 1.94 2.33

Coquille VERT
801 2605104897 36.85 44.22

Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05
805 1607000386 15.71 18.85

Tournevis Coude DIN 911-4
807 2607950004 1.18 1.42

Vis à Tôle DIN 7981-3,9x19-C-Z-ST
808 2912401020 0.83 1.00

Plus disponible, pas de remplacement
813 2600917902

Roulement A Billes Rigide 9x24x7
814 2600905039 9.53 11.44

Plus disponible, pas de remplacement
816/40 2607014009

Capuchon A Crans D'arret
816/60 2601322013 1.18 1.42

Capuchon A Crans D'arret
816/60 2601322017 1.18 1.42

Carter D’engrenages
826 2605806989 91.56 109.87

Support Pour Palier
842 2602130901 18.19 21.83

Anneau D’arret DIN 6799-4-FSt
847 2916080007 1.94 2.33

Bielle
848 2602130900 44.82 53.78

Anneau D’arret DIN 6799-7-FSt
854 2916080910 1.70 2.04

Roue Dentee A Excentrique Z=45
858 2606320043 36.85 44.22

Cage A Aiguilles
864 2607001130 4.70 5.64

Contrepoids
870 2608012002 13.93 16.72

Plus disponible, pas de remplacement
878 2916080008

Plaque signalétique
888 160111A3H3 1.94 2.33
