Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0603281703 ( PFZ550PE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

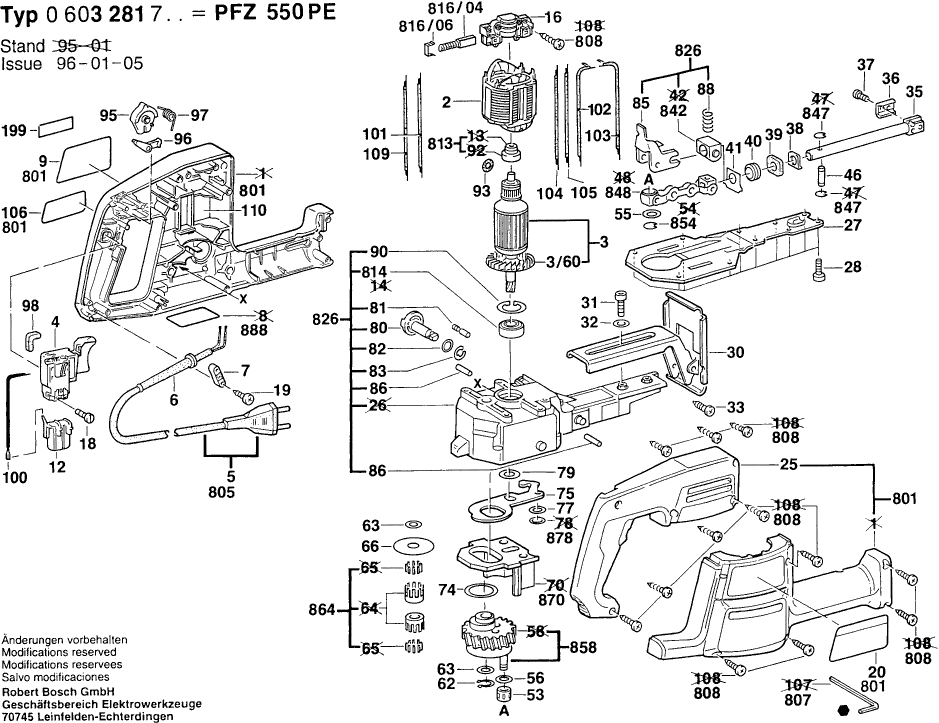

Dessins des Bosch 0603281703 ( PFZ550PE )
Liste de pièces de rechange des Bosch 0603281703 ( PFZ550PE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 230-240V | ||||
| 2 | 2604220447 | 20.42 | 24.50 | |
| Induit 220V | ||||
| 3 | 2604010715 | 36.85 | 44.22 | |
| Ventilateur | ||||
| 3/60 | 2606610049 | 1.70 | 2.04 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 2607200218 | |||
| Manchon Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.69 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.18 | 1.42 | |
| Etiquette Adhesive CÔTÉ SOLEIL | ||||
| 9 | 2601110709 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 2607329114 | |||
| Plus disponible, pas de remplacement | ||||
| 16 | 2609992612 | |||
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.42 | |
| Vis 4x16 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Etiquette Adhesive CÔTÉ OMBRE | ||||
| 20 | 2601110710 | 1.18 | 1.42 | |
| Couvercle De Carter VERT | ||||
| 25 | 2605500099 | 7.58 | 9.10 | |
| Couvercle D’engrenage | ||||
| 27 | 2605500100 | 3.31 | 3.97 | |
| Vis autotaradeuse p. défo M4x8 | ||||
| 28 | 2603410048 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 30 | 2608000074 | |||
| Plus disponible, pas de remplacement | ||||
| 31 | 2910141152 | |||
| Rondelle plate | ||||
| 32 | 3600100002 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 33 | 2910601318 | |||
| Plus disponible, pas de remplacement | ||||
| 35 | 2600780017 | |||
| Plus disponible, pas de remplacement | ||||
| 36 | 2601321012 | |||
| Vis cyl SixPans Creux CHC DIN 912-M5x12-12.9 | ||||
| 37 | 2910405154 | 0.83 | 1.00 | |
| Joint | ||||
| 38 | 2601334002 | 1.18 | 1.42 | |
| Rondelle De Feutre | ||||
| 39 | 2600108006 | 0.83 | 1.00 | |
| Bague En Metal Fritte | ||||
| 40 | 2600302004 | 2.24 | 2.69 | |
| Tole De Soutien | ||||
| 41 | 2601334009 | 1.18 | 1.42 | |
| Axe De Chape | ||||
| 46 | 2603105038 | 2.71 | 3.25 | |
| Couronne D’aiguilles | ||||
| 53 | 2600913003 | 1.70 | 2.04 | |
| Plus disponible, pas de remplacement | ||||
| 55 | 2600100647 | |||
| Rondelle De Compensation 0,5 MM | ||||
| 56 | 2600100039 | 1.18 | 1.42 | |
| Anneau de retenue DIN 471-10x1MM-FSt | ||||
| 62 | 2916650001 | 1.94 | 2.33 | |
| Rondelle De Compensation 17 x 0,5 | ||||
| 63 | 2600101674 | 1.18 | 1.42 | |
| Rondelle De Compensation 17 x 0,2 | ||||
| 63 | 2600101675 | 1.18 | 1.42 | |
| Rondelle D’ajustage | ||||
| 66 | 2600200027 | 1.18 | 1.42 | |
| Bague Entretoise | ||||
| 74 | 2600200028 | 1.18 | 1.42 | |
| Levier A Fourche | ||||
| 75 | 2601923006 | 4.10 | 4.92 | |
| Rondelle De Compensation | ||||
| 77 | 2600100040 | 1.18 | 1.42 | |
| Rondelle De Compensation | ||||
| 79 | 2600100047 | 1.18 | 1.42 | |
| Commutateur | ||||
| 80 | 2602026044 | 7.58 | 9.10 | |
| Capuchon A Crans D'arret | ||||
| 81 | 2600590006 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,2 MM | ||||
| 82 | 2600100050 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,5 MM ÉPAIS | ||||
| 82 | 3600100013 | 1.18 | 1.42 | |
| Anneau de retenue DIN 471 9x1MM | ||||
| 83 | 2916640006 | 1.18 | 1.42 | |
| Levier De Renvoi | ||||
| 85 | 2601321016 | 5.83 | 7.00 | |
| Axe D’articulation | ||||
| 86 | 2603100048 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 88 | 2604617002 | 1.18 | 1.42 | |
| Anneau de retenue DIN 472-24x1,2 MM | ||||
| 90 | 2916660008 | 1.70 | 2.04 | |
| Joint torique 5,0x1,5 MM | ||||
| 93 | 1900210000 | 1.18 | 1.42 | |
| Tete Tournante | ||||
| 95 | 2602026045 | 1.70 | 2.04 | |
| Levier De Verrouillage | ||||
| 96 | 2602051000 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 97 | 1604651007 | |||
| Plus disponible, pas de remplacement | ||||
| 98 | 2601022000 | |||
| Conducteur De Terre Ø0,35 MM BLANC | ||||
| 100 | 2604448010 | 1.70 | 2.04 | |
| Cable De Connexion L = 278 MM BLEU | ||||
| 101 | 2604448012 | 1.18 | 1.42 | |
| Cable De Connexion L=180MM BLEU | ||||
| 102 | 2604448113 | 1.18 | 1.42 | |
| Cable De Connexion L=243 MM BLANC | ||||
| 103 | 2604448033 | 1.18 | 1.42 | |
| Cable De Raccordement L=162MM BLANC | ||||
| 104 | 2604448122 | 1.18 | 1.42 | |
| Cable De Connexion L=263MM BLEU | ||||
| 105 | 2604448119 | 1.18 | 1.42 | |
| Etiquette Adhesive | ||||
| 106 | 2601110740 | 1.18 | 1.42 | |
| Cable L=233 MM BLANC | ||||
| 109 | 1614431010 | 2.71 | 3.25 | |
| Ressort De Contact | ||||
| 110 | 2601329057 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 199 | 1601110265 | |||
| Pas d'informations disponibles, non commandable | ||||
| 700 | 0603095003 | |||
| Coquille VERT | ||||
| 801 | 2605104897 | 36.85 | 44.22 | |
| Plus disponible, pas de remplacement | ||||
| 805 | 1607000389 | |||
| Tournevis Coude DIN 911-4 | ||||
| 807 | 2607950004 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-ST3,9x19-C-H | ||||
| 808 | 2910611020 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 813 | 2600917902 | |||
| Roulement A Billes Rigide 9x24x7 | ||||
| 814 | 2600905039 | 9.53 | 11.44 | |
| Plus disponible, pas de remplacement | ||||
| 816/04 | 2607014009 | |||
| Capuchon A Crans D'arret | ||||
| 816/06 | 2601322013 | 1.18 | 1.42 | |
| Carter D’engrenages | ||||
| 826 | 2605806989 | 91.56 | 109.87 | |
| Support Pour Palier | ||||
| 842 | 2602130901 | 18.19 | 21.83 | |
| Anneau D’arret DIN 6799-4-FSt | ||||
| 847 | 2916080007 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 848 | 2602130900 | |||
| Anneau D’arret DIN 6799-7-FSt | ||||
| 854 | 2916080910 | 1.70 | 2.04 | |
| Roue Dentee A Excentrique Z=45 | ||||
| 858 | 2606320043 | 36.85 | 44.22 | |
| Cage A Aiguilles | ||||
| 864 | 2607001130 | 4.70 | 5.64 | |
| Contrepoids | ||||
| 870 | 2608012002 | 13.93 | 16.72 | |
| Plus disponible, pas de remplacement | ||||
| 878 | 2916080008 | |||
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 1.94 | 2.33 | |
