Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603L02020 ( PCM8S )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

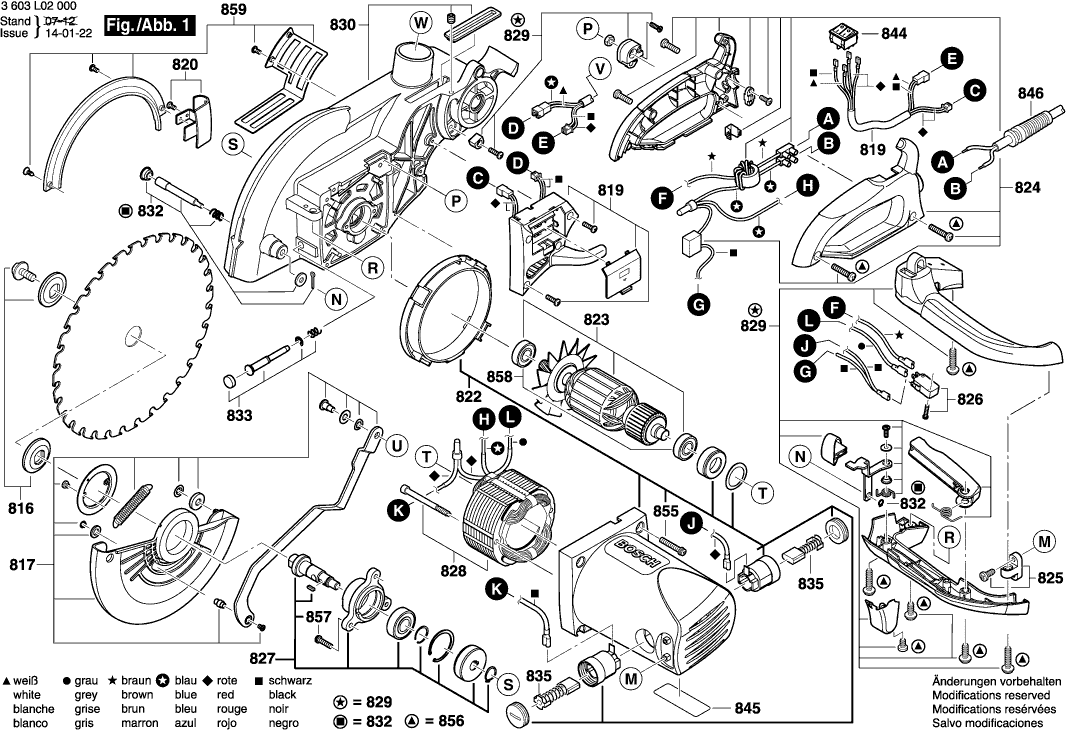

Dessins des Bosch 3603L02020 ( PCM8S )
Liste de pièces de rechange des Bosch 3603L02020 ( PCM8S )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Support | ||||
| 650 | 1609203P96 | 101.94 | 122.33 | |
| Pied En Caoutchouc | ||||
| 650/861 | 1609203T47 | 2.71 | 3.25 | |
| Traverse Profilee | ||||
| 650/862 | 1609203T48 | 18.19 | 21.83 | |
| Traverse Profilee | ||||
| 650/863 | 1609203T49 | 18.19 | 21.83 | |
| Traverse Profilee | ||||
| 650/864 | 1609203T50 | 12.41 | 14.89 | |
| Traverse Profilee | ||||
| 650/865 | 1609203T51 | 12.41 | 14.89 | |
| Traverse Profilee | ||||
| 650/866 | 1609203T52 | 20.42 | 24.50 | |
| Traverse Profilee | ||||
| 650/867 | 1609203T53 | 20.42 | 24.50 | |
| Jeu De Pieces De Fixation | ||||
| 650/868 | 1609203T54 | 15.71 | 18.85 | |
| Table | ||||
| 800 | 1609203T58 | 130.32 | 156.38 | |
| Pied En Caoutchouc | ||||
| 801 | 1609203T59 | 5.83 | 7.00 | |
| Support Tournant | ||||
| 802 | 1609203T60 | 130.32 | 156.38 | |
| Levier D’arret | ||||
| 803 | 1600A000R1 | 8.45 | 10.14 | |
| Aiguille | ||||
| 804 | 1609203T61 | 1.18 | 1.42 | |
| Guidage A Glissement | ||||
| 805 | 1609203T08 | 26.84 | 32.21 | |
| Aiguille | ||||
| 806 | 1609203T62 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 807 | 1609203T63 | |||
| Plus disponible, pas de remplacement | ||||
| 808 | 1609203T64 | |||
| Disp. Fixation Rapide | ||||
| 809 | 1609203P95 | 23.75 | 28.50 | |
| Ressort De Torsion | ||||
| 810 | 1609203T65 | 15.71 | 18.85 | |
| Palier-Coussinet | ||||
| 812 | 1609203R98 | 91.56 | 109.87 | |
| Vis De Serrage | ||||
| 813 | 1609203R59 | 1.70 | 2.04 | |
| Vis D’ajustage | ||||
| 814 | 1609203T69 | 4.70 | 5.64 | |
| Porte-Cable | ||||
| 815 | 1609203T70 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 816 | 1609203T95 | |||
| Plus disponible, pas de remplacement | ||||
| 817 | 1600A00239 | |||
| Bac De Batterie | ||||
| 819 | 1609203T73 | 12.41 | 14.89 | |
| Couvercle De Protection | ||||
| 820 | 1609203T74 | 3.31 | 3.97 | |
| Plaque De Recouvrement | ||||
| 821 | 1609203P98 | 4.10 | 4.92 | |
| Plus disponible, pas de remplacement | ||||
| 822 | 1609203T93 | |||
| Induit 230V | ||||
| 823 | 1609203T76 | 91.56 | 109.87 | |
| Poignee | ||||
| 824 | 1609203T24 | 33.45 | 40.14 | |
| Porte-Cable | ||||
| 825 | 1609203T77 | 1.70 | 2.04 | |
| Commutateur | ||||
| 826 | 1609203T44 | 7.58 | 9.10 | |
| Couvercle D’engrenage | ||||
| 827 | 1609203T80 | 36.85 | 44.22 | |
| Plus disponible, pas de remplacement | ||||
| 828 | 1609203T81 | |||
| Poignee | ||||
| 829 | 1609203R57 | 29.75 | 35.70 | |
| Carter | ||||
| 830 | 1609203T83 | 33.45 | 40.14 | |
| Vis De Serrage | ||||
| 831 | 1609203T84 | 5.33 | 6.40 | |
| Boulon | ||||
| 832 | 1609203R58 | 4.70 | 5.64 | |
| Frein | ||||
| 833 | 1609203R69 | 5.33 | 6.40 | |
| Anneau Ressort | ||||
| 834 | 1609203T85 | 0.83 | 1.00 | |
| Jeu De Balais | ||||
| 835 | 1609203T94 | 8.45 | 10.14 | |
| Clé | ||||
| 836 | 1609203T01 | 4.10 | 4.92 | |
| Porte-Cles | ||||
| 837 | 1609203T00 | 0.83 | 1.00 | |
| Butee Longitudinale | ||||
| 838 | 1609203T39 | 8.45 | 10.14 | |
| Palier D’appui | ||||
| 839 | 1609203T40 | 33.45 | 40.14 | |
| Sac A Copeaux | ||||
| 840 | 1609203T41 | 10.73 | 12.88 | |
| Bouton Rotatif | ||||
| 841 | 1609203T86 | 7.58 | 9.10 | |
| Interrupteur | ||||
| 844 | 1609203T45 | 5.83 | 7.00 | |
| Plaque signalétique | ||||
| 845 | 1601118H39 | 2.71 | 3.25 | |
| Câble d alimentation | ||||
| 846 | 1619PA5587 | 20.42 | 24.50 | |
| Butée | ||||
| 849 | 1609203T91 | 0.83 | 1.00 | |
| Vis | ||||
| 850 | 1609203T92 | 3.31 | 3.97 | |
| Plaquette Indicatrice | ||||
| 853 | 1601118H49 | 0.83 | 1.00 | |
| Plaquette Indicatrice | ||||
| 854 | 1609203R60 | 1.94 | 2.33 | |
| Vis | ||||
| 855 | 1609203R75 | 0.83 | 1.00 | |
| Poignee | ||||
| 856 | 1609203R72 | 1.94 | 2.33 | |
| Bride De La Boite De Vit | ||||
| 857 | 1609203R76 | 0.83 | 1.00 | |
| Roulement A Billes Rigide | ||||
| 858 | 1609203R77 | 12.41 | 14.89 | |
| Recouvrement | ||||
| 859 | 1609203R78 | 5.83 | 7.00 | |
| Tube De Graisse 45 ML | ||||
| 898 | 1615430005 | 5.83 | 7.00 | |
