Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603C44320 ( PBH2000RE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

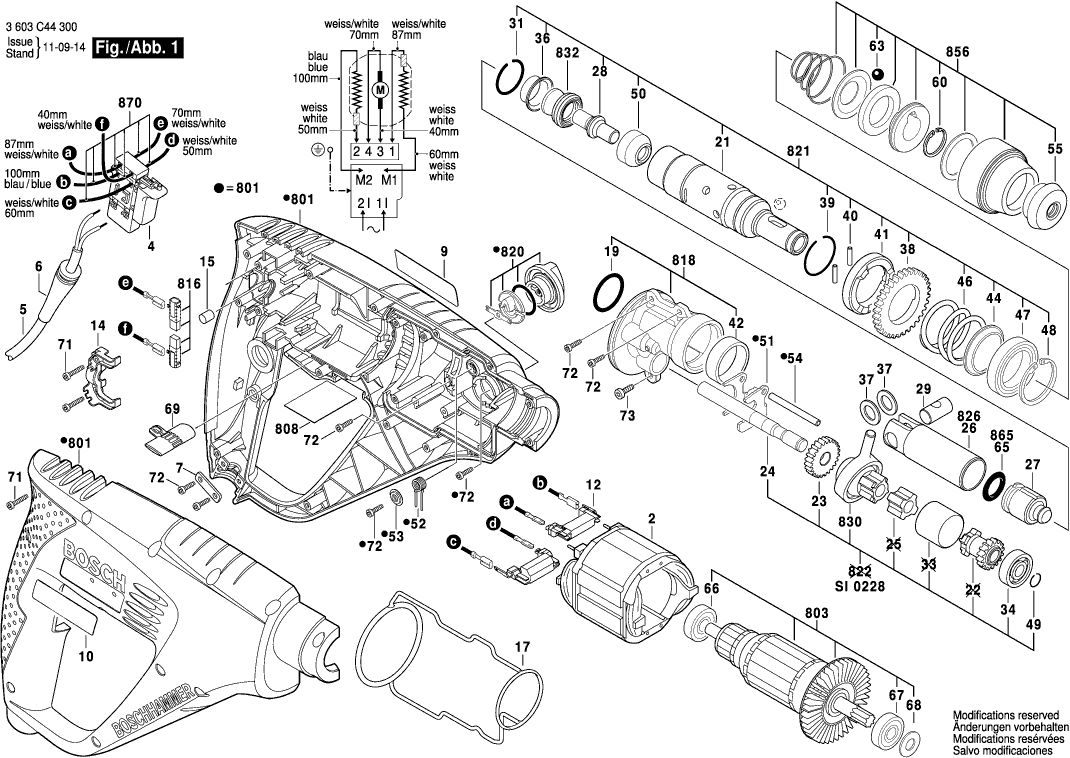

Dessins des Bosch 3603C44320 ( PBH2000RE )
Liste de pièces de rechange des Bosch 3603C44320 ( PBH2000RE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire | ||||
| 2 | 1614220182 | 16.79 | 20.15 | |
| Interrupteur | ||||
| 4 | 1617200515 | 12.82 | 15.38 | |
| Câble d alimentation | ||||
| 5 | 3607030489 | 31.42 | 37.70 | |
| Manchon | ||||
| 6 | 2600703018 | 2.40 | 2.88 | |
| Support De Cable | ||||
| 7 | 1611035007 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 1619P00860 | 2.08 | 2.50 | |
| Plaque De Marque | ||||
| 9 | 1619P00861 | 2.08 | 2.50 | |
| Plaque De Marque | ||||
| 10 | 1619P00830 | 1.49 | 1.79 | |
| Filtre D’antiparasitage | ||||
| 12 | 1617328032 | 7.46 | 8.95 | |
| Console Terminale | ||||
| 14 | 1615806187 | 2.08 | 2.50 | |
| Tampon En Caoutchouc | ||||
| 15 | 2603100056 | 1.49 | 1.79 | |
| Joint | ||||
| 17 | 1611015054 | 6.73 | 8.08 | |
| Joint torique | ||||
| 19 | 1610210184 | 1.00 | 1.20 | |
| Tube De Marteau | ||||
| 21 | 1615806188 | 27.81 | 33.37 | |
| Pignon | ||||
| 22 | 1616317073 | 3.44 | 4.13 | |
| Roue Cylindrique | ||||
| 23 | 1616317070 | 8.35 | 10.02 | |
| Arbre D’entrainement | ||||
| 24 | 1613101010 | 5.81 | 6.97 | |
| Moyeu D'accouplement | ||||
| 25 | 1616409023 | 2.86 | 3.43 | |
| Frappeur | ||||
| 27 | 1618710085 | 9.67 | 11.60 | |
| Percuteur | ||||
| 28 | 1613124084 | 4.18 | 5.02 | |
| Axe De Piston | ||||
| 29 | 1613100034 | 2.86 | 3.43 | |
| Anneau élastique | ||||
| 31 | 1614601053 | 1.00 | 1.20 | |
| Element De Commutation | ||||
| 33 | 1610322013 | 2.08 | 2.50 | |
| Roulement A Billes | ||||
| 34 | 1610905034 | 6.73 | 8.08 | |
| Tole De Maintien | ||||
| 36 | 1610551008 | 2.18 | 2.62 | |
| Disque De Guidage | ||||
| 37 | 1610100016 | 1.49 | 1.79 | |
| Roue Cylindrique | ||||
| 38 | 1619P13665 | 7.46 | 8.95 | |
| Anneau élastique | ||||
| 39 | 1614601055 | 1.00 | 1.20 | |
| Goupille Cylindrique | ||||
| 40 | 1613100032 | 1.00 | 1.20 | |
| Disque-Cliquet | ||||
| 41 | 1610102072 | 5.81 | 6.97 | |
| Palier-Glisseur | ||||
| 42 | 1610301004 | 3.44 | 4.13 | |
| Disque De Support | ||||
| 44 | 1610190054 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 46 | 1614630002 | 3.44 | 4.13 | |
| Roulement A Billes | ||||
| 47 | 1610905035 | 16.79 | 20.15 | |
| Anneau élastique | ||||
| 48 | 1614601054 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 49 | 1619P00829 | 1.00 | 1.20 | |
| Douille De Guidage | ||||
| 50 | 1619P11562 | 9.67 | 11.60 | |
| Bague Antifriction | ||||
| 50 | 1600A00FL3 | 2.86 | 3.43 | |
| Plus disponible, pas de remplacement | ||||
| 51 | 1613231013 | |||
| Ressort Action Angulaire | ||||
| 52 | 1619P01789 | 1.00 | 1.20 | |
| Disque-Presseur | ||||
| 53 | 1619P00828 | 1.00 | 1.20 | |
| Tige de Guide | ||||
| 54 | 1613100033 | 1.49 | 1.79 | |
| Bouchon de protection | ||||
| 55 | 1610508052 | 1.49 | 1.79 | |
| Anneau de retenue DIN471-15x1-FST | ||||
| 60 | 2916659006 | 1.32 | 1.58 | |
| Bille | ||||
| 63 | 1903230013 | 2.08 | 2.50 | |
| Roulement A Billes | ||||
| 66 | 1900905029 | 18.94 | 22.73 | |
| Roulement A Billes | ||||
| 67 | 1610905033 | 8.35 | 10.02 | |
| Rondelle plate | ||||
| 68 | 1614601052 | 1.00 | 1.20 | |
| Commutateur | ||||
| 69 | 1613231025 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 71 | 1619P00219 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 72 | 1619P00220 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 73 | 2914201483 | 1.00 | 1.20 | |
| Poignee Auxiliaire | ||||
| 651 | 2602025125 | 9.67 | 11.60 | |
| Plus disponible, pas de remplacement | ||||
| 652 | 2609005615 | |||
| Mandrin A Cle | ||||
| 655 | 1618571031 | 34.82 | 41.78 | |
| Cle De Mandrin | ||||
| 655/872 | 2607950007 | 6.73 | 8.08 | |
| Jeu De Boitiers | ||||
| 801 | 1619P01770 | 23.90 | 28.68 | |
| Induit | ||||
| 803 | 1619P01771 | 31.42 | 37.70 | |
| Plaque signalétique | ||||
| 808 | 1619P01701 | 3.44 | 4.13 | |
| Jeu De Balais | ||||
| 816 | 1619P01777 | 9.47 | 11.36 | |
| Bride Intermediaire | ||||
| 818 | 1619P01772 | 12.82 | 15.38 | |
| Bouton De Commande | ||||
| 820 | 1619P01782 | 3.44 | 4.13 | |
| Tube De Marteau | ||||
| 821 | 1619P01773 | 43.12 | 51.74 | |
| Arbre D’entrainement | ||||
| 822 | 1619P01774 | 39.14 | 46.97 | |
| Piston De Marteau | ||||
| 826 | 1618700083 | 9.67 | 11.60 | |
| Palier d’entraînement | ||||
| 830 | 1619P01775 | 21.30 | 25.56 | |
| Douille Caoutchouc | ||||
| 832 | 1610508051 | 4.18 | 5.02 | |
| Manchon De Protection | ||||
| 856 | 1619P02182 | 9.67 | 11.60 | |
| Joint torique | ||||
| 865 | 1610210186 | 2.08 | 2.50 | |
| Cable De Raccordement | ||||
| 870 | 1619P01776 | 5.81 | 6.97 | |
| Jeu De Boitiers | ||||
| 871 | 1619P01766 | 58.03 | 69.64 | |
| Fermeture | ||||
| 891 | 1619P00832 | 1.49 | 1.79 | |
