Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0603245503 ( PBH200RF )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

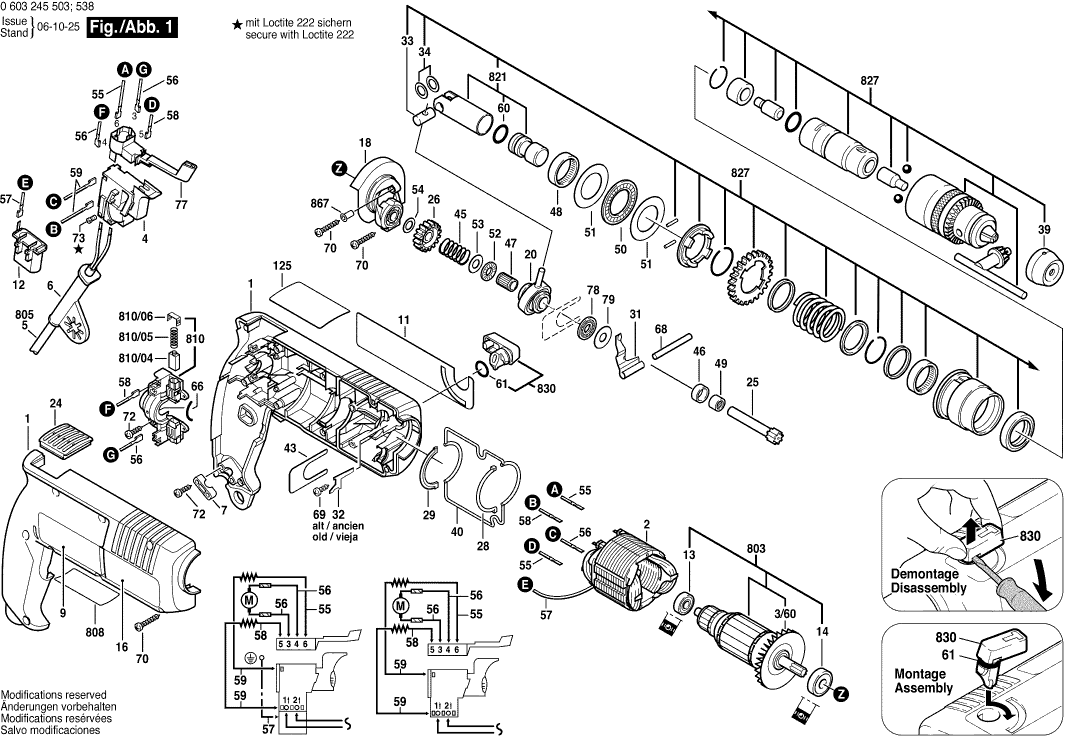

Dessins des Bosch 0603245503 ( PBH200RF )
Liste de pièces de rechange des Bosch 0603245503 ( PBH200RF )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille VERT | ||||
| 1 | 1615104002 | 18.19 | 21.83 | |
| Épanouissement Polaire 240V | ||||
| 2 | 2604220411 | 18.19 | 21.83 | |
| Ventilateur | ||||
| 3/60 | 2606610022 | 3.31 | 3.97 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 2607200209 | |||
| Manchon Ø11,6-Ø12,5x84 MM | ||||
| 6 | 2600707060 | 1.94 | 2.33 | |
| Manchon Ø8,8 MM | ||||
| 6 | 2600707061 | 1.94 | 2.33 | |
| Manchon Ø7x8,4 MM | ||||
| 6 | 2600707062 | 1.18 | 1.42 | |
| Support De Cable | ||||
| 7 | 1611035005 | 1.70 | 2.04 | |
| Plaque De Marque | ||||
| 9 | 1611110371 | 1.70 | 2.04 | |
| Plaque De Marque | ||||
| 11 | 1611110370 | 2.71 | 3.25 | |
| Filtre D’antiparasitage | ||||
| 12 | 1607328040 | 5.33 | 6.40 | |
| Roulement A Billes Rigide 7x19x6 | ||||
| 13 | 1610905032 | 4.10 | 4.92 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 14 | 1610905048 | 6.54 | 7.85 | |
| Plaquette Indicatrice | ||||
| 16 | 1611110372 | 0.83 | 1.00 | |
| Flasque-Palier | ||||
| 18 | 1615700027 | 12.41 | 14.89 | |
| Palier d’entraînement | ||||
| 20 | 1615819012 | 26.84 | 32.21 | |
| Grille De Protection | ||||
| 24 | 1612388019 | 1.18 | 1.42 | |
| Arbre Dentele Z=9 | ||||
| 25 | 1613160008 | 15.71 | 18.85 | |
| Roue Cylindrique Z=31 | ||||
| 26 | 1616317600 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 28 | 1611015034 | |||
| Plus disponible, pas de remplacement | ||||
| 29 | 1611015035 | |||
| Levier De Pression | ||||
| 31 | 1611329009 | 2.24 | 2.69 | |
| Axe De Piston | ||||
| 33 | 1613103006 | 2.24 | 2.69 | |
| Rondelle D’ajustage 1,2 MM ÉPAIS | ||||
| 34 | 1610100608 | 1.18 | 1.42 | |
| Bouchon de protection | ||||
| 39 | 1610508015 | 2.24 | 2.69 | |
| Plus disponible, pas de remplacement | ||||
| 40 | 1611015033 | |||
| Tole De Maintien | ||||
| 43 | 1611031005 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 45 | 1614610005 | 1.18 | 1.42 | |
| Segment de retenue | ||||
| 46 | 1610200014 | 1.18 | 1.42 | |
| Couronne D’aiguilles | ||||
| 47 | 1610913008 | 3.31 | 3.97 | |
| Roulement A Aiguilles Ø8x8 MM | ||||
| 49 | 2600917003 | 2.24 | 2.69 | |
| Couronne De Rouleaux | ||||
| 50 | 1610920002 | 2.71 | 3.25 | |
| Disque De Support 1,0 MM ÉPAIS | ||||
| 51 | 1610102617 | 1.70 | 2.04 | |
| Butee A Aiguilles | ||||
| 52 | 1610920005 | 2.24 | 2.69 | |
| Disque De Support | ||||
| 53 | 1610100602 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,6 MM ÉPAIS | ||||
| 54 | 1610100604 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,8 MM ÉPAIS | ||||
| 54 | 1610100605 | 1.18 | 1.42 | |
| Rondelle De Compensation 1,0 MM ÉPAIS | ||||
| 54 | 1610100606 | 1.18 | 1.42 | |
| Rondelle De Compensation 1,2 MM ÉPAIS | ||||
| 54 | 1610100607 | 1.18 | 1.42 | |
| Cable De Connexion L=115MM BLEU | ||||
| 55 | 2604448096 | 1.18 | 1.42 | |
| Cable De Connexion L=80 MM | ||||
| 56 | 1614448014 | 1.94 | 2.33 | |
| Cable De Connexion L=88 MM BLANC | ||||
| 58 | 2604448034 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 59 | 2604448060 | |||
| Plus disponible, pas de remplacement | ||||
| 60 | 1610210086 | |||
| Joint torique 10,5x2,7 MM | ||||
| 61 | 1610210046 | 1.70 | 2.04 | |
| Tampon En Caoutchouc | ||||
| 66 | 1610026001 | 0.83 | 1.00 | |
| Goupille Cylindrique DIN 6325-5M6x45 | ||||
| 68 | 2917550133 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7981-ST3,9x25-C-Z | ||||
| 70 | 2912401022 | 0.83 | 1.00 | |
| Vis à Tôle DIN7981-ST3,9x16-C-Z | ||||
| 72 | 2912401019 | 0.83 | 1.00 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 73 | 2603410001 | 1.18 | 1.42 | |
| Commutateur | ||||
| 77 | 2607200231 | 12.41 | 14.89 | |
| Couronne De Rouleaux | ||||
| 78 | 1610920006 | 2.24 | 2.69 | |
| Disque De Support | ||||
| 79 | 1610100609 | 1.18 | 1.42 | |
| Ecrou Hex | ||||
| 120/20 | 2915011007 | 0.83 | 1.00 | |
| Vis A Oreilles M6x(15)55 | ||||
| 120/30 | 1613480007 | 1.18 | 1.42 | |
| Plaque De Fixation M6 | ||||
| 120/50 | 2608040014 | 2.24 | 2.69 | |
| Vis A Oreilles M6x20 MM | ||||
| 120/60 | 1613480008 | 1.18 | 1.42 | |
| Plaque De Marque INDICATION | ||||
| 125 | 1611110377 | 1.70 | 2.04 | |
| Poignee Auxiliaire Ø43 MM NOIR | ||||
| 720 | 1612025031 | 9.53 | 11.44 | |
| Poignee Auxiliaire M10 | ||||
| 720 | 1619PB4323 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 750 | 2605438245 | |||
| Plus disponible, pas de remplacement | ||||
| 752 | 1613001005 | |||
| Plus disponible, pas de remplacement | ||||
| 754 | 2607000122 | |||
| Induit Avec Ventilateur 220-230V | ||||
| 803 | 1614010076 | 55.25 | 66.30 | |
| Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 15.71 | 18.85 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 810 | 2609992600 | |||
| Plus disponible, pas de remplacement | ||||
| 810/04 | 1617014117 | |||
| Ressort De Compression | ||||
| 810/05 | 2604611026 | 1.18 | 1.42 | |
| Capuchon A Crans D'arret | ||||
| 810/06 | 2601322013 | 1.18 | 1.42 | |
| Jeu De Pieces | ||||
| 821 | 1617000215 | 20.42 | 24.50 | |
| Jeu De Pieces | ||||
| 827 | 1617000935 | 130.32 | 156.38 | |
| Plus disponible, pas de remplacement | ||||
| 830 | 1617000177 | |||
| Rivet Tubulaire DIN 7340-A5x0,5x8-ST | ||||
| 867 | 2917161108 | 0.83 | 1.00 | |
