Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0603245703 ( PBH200RE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

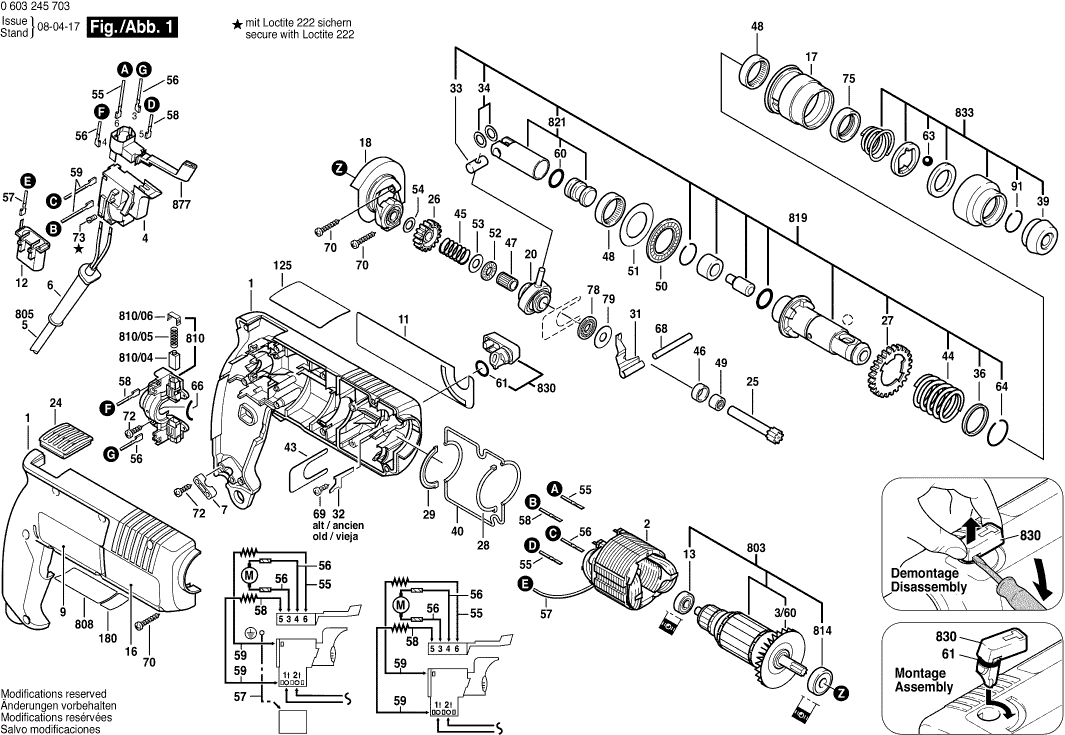

Dessins des Bosch 0603245703 ( PBH200RE )
Liste de pièces de rechange des Bosch 0603245703 ( PBH200RE )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Coquille VERT | ||||
1 | 1615104002 | 18.19 | 21.83 | |
Épanouissement Polaire 240V | ||||
2 | 2604220411 | 18.19 | 21.83 | |
Ventilateur | ||||
3/60 | 2606610022 | 3.31 | 3.97 | |
Plus disponible, pas de remplacement | ||||
4 | 2607200404 | |||
Manchon Ø6,5-Ø6,9x95 MM | ||||
6 | 2600703012 | 2.24 | 2.69 | |
Manchon Ø7,6-Ø8,2x95 MM | ||||
6 | 2600703013 | 1.94 | 2.33 | |
Support De Cable | ||||
7 | 1611035005 | 1.70 | 2.04 | |
Plaque De Marque | ||||
9 | 1611110390 | 3.31 | 3.97 | |
Plaque De Marque | ||||
11 | 1611110370 | 2.71 | 3.25 | |
Filtre D’antiparasitage | ||||
12 | 1607328040 | 5.33 | 6.40 | |
Roulement A Billes | ||||
13 | 1610900037 | 1.94 | 2.33 | |
Plaquette Indicatrice | ||||
16 | 1611110391 | 2.71 | 3.25 | |
Manchon | ||||
17 | 1615819013 | 5.83 | 7.00 | |
Flasque-Palier | ||||
18 | 1615700027 | 12.41 | 14.89 | |
Palier d’entraînement | ||||
20 | 1615819012 | 26.84 | 32.21 | |
Grille De Protection | ||||
24 | 1612388019 | 1.18 | 1.42 | |
Arbre Dentele Z=9 | ||||
25 | 1613160008 | 15.71 | 18.85 | |
Roue Cylindrique Z=31 | ||||
26 | 1616317600 | 0.83 | 1.00 | |
Plus disponible, pas de remplacement | ||||
27 | 1616317034 | |||
Plus disponible, pas de remplacement | ||||
28 | 1611015034 | |||
Plus disponible, pas de remplacement | ||||
29 | 1611015035 | |||
Levier De Pression | ||||
31 | 1611329009 | 2.24 | 2.69 | |
Axe De Piston | ||||
33 | 1613103006 | 2.24 | 2.69 | |
Rondelle D’ajustage 1,2 MM ÉPAIS | ||||
34 | 1610100608 | 1.18 | 1.42 | |
Rondelle D’appui | ||||
36 | 1610102024 | 1.18 | 1.42 | |
Bouchon de protection L=17 MM, SDS-PLUS | ||||
39 | 1610508008 | 1.70 | 2.04 | |
Plus disponible, pas de remplacement | ||||
40 | 1611015033 | |||
Tole De Maintien | ||||
43 | 1611031005 | 1.18 | 1.42 | |
Plus disponible, pas de remplacement | ||||
44 | 1614634002 | |||
Ressort De Compression | ||||
45 | 1614610005 | 1.18 | 1.42 | |
Segment de retenue | ||||
46 | 1610200014 | 1.18 | 1.42 | |
Couronne D’aiguilles | ||||
47 | 1610913008 | 3.31 | 3.97 | |
Douille à aiguilles | ||||
48 | 1610910071 | 5.33 | 6.40 | |
Roulement A Aiguilles Ø8x8 MM | ||||
49 | 2600917003 | 2.24 | 2.69 | |
Couronne De Rouleaux | ||||
50 | 1610920002 | 2.71 | 3.25 | |
Disque De Support 1,0 MM ÉPAIS | ||||
51 | 1610102617 | 1.70 | 2.04 | |
Butee A Aiguilles | ||||
52 | 1610920005 | 2.24 | 2.69 | |
Disque De Support | ||||
53 | 1610100602 | 1.18 | 1.42 | |
Rondelle De Compensation 0,6 MM ÉPAIS | ||||
54 | 1610100604 | 1.18 | 1.42 | |
Rondelle De Compensation 0,8 MM ÉPAIS | ||||
54 | 1610100605 | 1.18 | 1.42 | |
Rondelle De Compensation 1,0 MM ÉPAIS | ||||
54 | 1610100606 | 1.18 | 1.42 | |
Rondelle De Compensation 1,2 MM ÉPAIS | ||||
54 | 1610100607 | 1.18 | 1.42 | |
Cable De Connexion L=115MM BLEU | ||||
55 | 2604448096 | 1.18 | 1.42 | |
Cable De Connexion L=80 MM | ||||
56 | 1614448014 | 1.94 | 2.33 | |
Cable De Connexion L=88 MM BLANC | ||||
58 | 2604448034 | 1.18 | 1.42 | |
Plus disponible, pas de remplacement | ||||
59 | 2604448060 | |||
Plus disponible, pas de remplacement | ||||
60 | 1610210086 | |||
Joint torique 10,5x2,7 MM | ||||
61 | 1610210046 | 1.70 | 2.04 | |
Bille DIN 5401-Ø7MM-III-ST | ||||
63 | 1903230013 | 1.70 | 2.04 | |
Plus disponible, pas de remplacement | ||||
64 | 1614601007 | |||
Tampon En Caoutchouc | ||||
66 | 1610026001 | 0.83 | 1.00 | |
Goupille Cylindrique DIN 6325-5M6x45 | ||||
68 | 2917550133 | 0.83 | 1.00 | |
Vis à Tôle DIN 7981-ST3,9x25-C-Z | ||||
70 | 2912401022 | 0.83 | 1.00 | |
Vis à Tôle DIN7981-ST3,9x16-C-Z | ||||
72 | 2912401019 | 0.83 | 1.00 | |
Vis à tête cylindrique M3x6,5-4.8 | ||||
73 | 2603410001 | 1.18 | 1.42 | |
Joint A Lèvres | ||||
75 | 1610283019 | 5.83 | 7.00 | |
Couronne De Rouleaux | ||||
78 | 1610920006 | 2.24 | 2.69 | |
Disque De Support | ||||
79 | 1610100609 | 1.18 | 1.42 | |
Anneau élastique DIN 7993-A22 | ||||
91 | 2916540012 | 2.24 | 2.69 | |
Ecrou Hex | ||||
120/20 | 2915011007 | 0.83 | 1.00 | |
Vis A Oreilles M6x(15)55 | ||||
120/30 | 1613480007 | 1.18 | 1.42 | |
Plaque De Fixation M6 | ||||
120/50 | 2608040014 | 2.24 | 2.69 | |
Vis A Oreilles M6x20 MM | ||||
120/60 | 1613480008 | 1.18 | 1.42 | |
Plaque De Marque INDICATION | ||||
125 | 1611110345 | 2.24 | 2.69 | |
Adapter SDS-Plus 1/2 | ||||
700 | 1617000132 | 28.08 | 33.70 | |
Vis à tête fraisée M6x27 FILET À GAUCHE | ||||
700/20 | 2603421226 | 1.18 | 1.42 | |
Tandkransboorhouder 1,5-13.1/2 | ||||
701 | 1608571062 | 0.83 | 1.00 | |
Sleutel boorhouder C, S2 | ||||
701/7 | 1607950044 | 9.07 | 10.88 | |
Plus disponible, pas de remplacement | ||||
702 | 1617000133 | |||
Anneau élastique | ||||
702/10/2 | 2604601004 | 1.18 | 1.42 | |
Plus disponible, pas de remplacement | ||||
703 | 1615439003 | |||
Douille Caoutchouc Ø5-7 MM | ||||
703/30 | 1610312001 | 0.83 | 1.00 | |
Douille Caoutchouc Ø8-10 MM | ||||
703/651 | 1610312002 | 0.83 | 1.00 | |
Poignee Auxiliaire Ø43 MM NOIR | ||||
720 | 1612025031 | 9.53 | 11.44 | |
Poignee Auxiliaire M10 | ||||
720 | 1619PB4323 | 7.58 | 9.10 | |
Coffret De Transport BLEU | ||||
750 | 1615438293 | 0.83 | 1.00 | |
Plus disponible, pas de remplacement | ||||
752 | 1613001005 | |||
SDS-Plus-5, 6x50x115 mm | ||||
753 | 1618596166 | 3.89 | 4.67 | |
Plus disponible, pas de remplacement | ||||
754 | 2607000122 | |||
Beitelvoorzetstuk SDS-Plus 200 | ||||
777 | 2607018296 | 116.73 | 140.08 | |
Haakse boorhouder SDS-Plus | ||||
778 | 1618580000 | 286.72 | 344.06 | |
Induit Avec Ventilateur 220-230V | ||||
803 | 1614010076 | 55.25 | 66.30 | |
Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
805 | 1607000227 | 20.42 | 24.50 | |
Plaque signalétique | ||||
808 | 160111A3H3 | 1.94 | 2.33 | |
Plus disponible, pas de remplacement | ||||
810 | 2609992600 | |||
Plus disponible, pas de remplacement | ||||
810/04 | 1617014117 | |||
Ressort De Compression | ||||
810/05 | 2604611026 | 1.18 | 1.42 | |
Capuchon A Crans D'arret | ||||
810/06 | 2601322013 | 1.18 | 1.42 | |
Roulement A Billes Rigide 9x24x7 | ||||
814 | 1610905048 | 6.54 | 7.85 | |
Douille Crantee | ||||
819 | 1617000936 | 91.56 | 109.87 | |
Jeu De Pieces | ||||
821 | 1617000215 | 20.42 | 24.50 | |
Plus disponible, pas de remplacement | ||||
830 | 1617000177 | |||
Manchon De Protection SDS-PLUS | ||||
833 | 1617000163 | 5.83 | 7.00 | |
Commutateur | ||||
877 | 2607200231 | 12.41 | 14.89 |
