Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3603M07000 ( PBD40 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

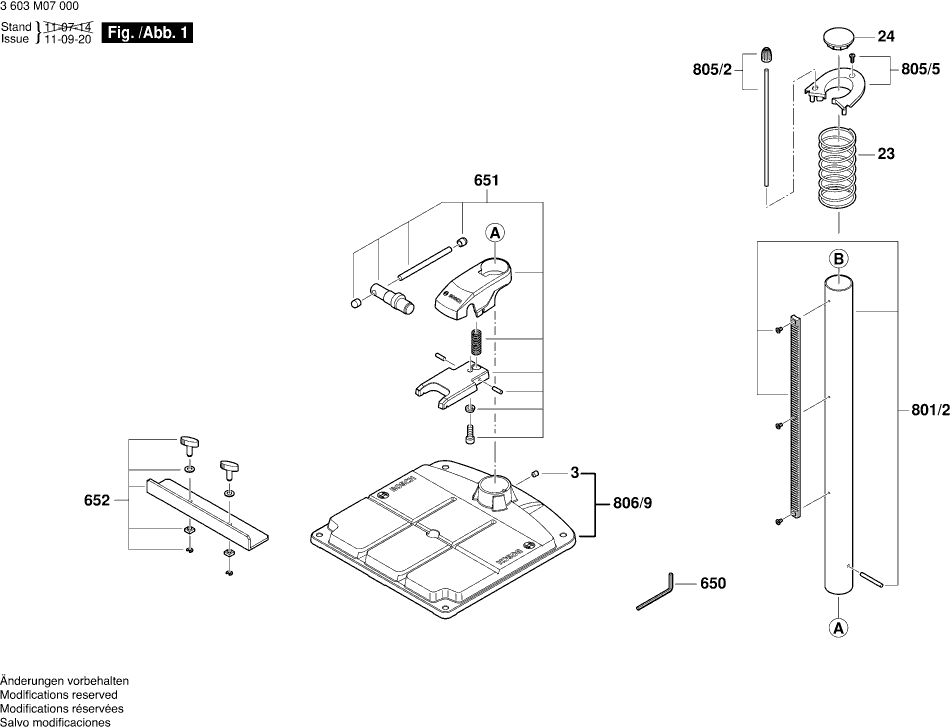

Dessins des Bosch 3603M07000 ( PBD40 )
Liste de pièces de rechange des Bosch 3603M07000 ( PBD40 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis cyl SixPans Creux CHC | ||||
| 3 | 1600A000SF | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 160111A90H | 2.18 | 2.62 | |
| Vis à Tôle | ||||
| 10 | 1600A000SG | 1.32 | 1.58 | |
| Clavette Parallele | ||||
| 18 | 1600A000SK | 1.00 | 1.20 | |
| Ressort | ||||
| 23 | 1600A000SL | 7.32 | 8.78 | |
| Couvercle | ||||
| 24 | 1600A000SM | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 25 | 1600A000SN | 1.00 | 1.20 | |
| Chicane | ||||
| 36 | 1600A000SP | 2.18 | 2.62 | |
| Roue D’engrenage | ||||
| 43 | 1600A000SR | 10.68 | 12.82 | |
| Bouton | ||||
| 70 | 1600A000SS | 1.32 | 1.58 | |
| Roulement A Billes | ||||
| 74 | 1600A000ST | 4.58 | 5.50 | |
| Passe-Cables | ||||
| 75 | 1600A000SU | 1.32 | 1.58 | |
| Câble d alimentation | ||||
| 76 | 1600A000SV | 11.02 | 13.22 | |
| Mandrin | ||||
| 86 | 1600A000SZ | 91.33 | 109.60 | |
| Roulement A Billes | ||||
| 91 | 1600A000SX | 5.27 | 6.32 | |
| Plaque signalétique | ||||
| 131 | 160111A19T | 2.18 | 2.62 | |
| Bague D’etancheite | ||||
| 149 | 1600A000SY | 2.52 | 3.02 | |
| Cle Male Coudee Pour Vis | ||||
| 650 | 1600A000VD | 2.52 | 3.02 | |
| Disp. Fixation Rapide | ||||
| 651 | 1600A000TT | 30.08 | 36.10 | |
| Butée | ||||
| 652 | 1600A000UA | 12.21 | 14.65 | |
| Volant De Manoeuvre | ||||
| 800/1 | 1600A000T2 | 45.52 | 54.62 | |
| Levier | ||||
| 800/6 | 1600A000T3 | 5.96 | 7.15 | |
| Coquille | ||||
| 801/1 | 1600A000T4 | 20.39 | 24.47 | |
| Colonne | ||||
| 801/2 | 1600A000T5 | 91.33 | 109.60 | |
| Roue A Aube | ||||
| 801/7 | 1600A0010P | 11.02 | 13.22 | |
| Cadran | ||||
| 801/9 | 1600A000T7 | 2.52 | 3.02 | |
| Frein | ||||
| 802 | 1600A000T8 | 2.52 | 3.02 | |
| Plus disponible, pas de remplacement | ||||
| 802/2 | 1600A000T9 | |||
| Couvercle De Carter | ||||
| 802/6 | 1600A000TA | 9.47 | 11.36 | |
| Levier D’arret | ||||
| 803 | 1600A000TB | 10.68 | 12.82 | |
| Balai De Charbon | ||||
| 803/2 | 1600A000TC | 10.68 | 12.82 | |
| Porte-Balais | ||||
| 803/3 | 1600A000TD | 8.48 | 10.18 | |
| Carter De Moteur | ||||
| 803/5 | 1600A000TE | 17.60 | 21.12 | |
| Masse Polaire 230V | ||||
| 803/9 | 1600A000TF | 41.30 | 49.56 | |
| Induit 230V | ||||
| 804/5 | 1600A000TG | 55.56 | 66.67 | |
| Circuit Imprime | ||||
| 804/9 | 1600A000TH | 33.33 | 40.00 | |
| Regle Graduee | ||||
| 805 | 1600A000TJ | 22.88 | 27.46 | |
| Butee De Profondeur | ||||
| 805/2 | 1600A000TK | 7.32 | 8.78 | |
| Borne | ||||
| 805/3 | 1600A000TL | 1.32 | 1.58 | |
| Recouvrement | ||||
| 805/5 | 1600A000TM | 2.18 | 2.62 | |
| Bras De Support | ||||
| 805/7 | 1600A000TN | 61.93 | 74.32 | |
| Piece De Serrage | ||||
| 805/9 | 1600A000TP | 1.32 | 1.58 | |
| Capteur Hall | ||||
| 806 | 1600A000TR | 12.21 | 14.65 | |
| Diode Electroluminescente | ||||
| 806/1 | 1600A000TS | 9.47 | 11.36 | |
| Plaque De Base | ||||
| 806/9 | 1600A000TU | 61.93 | 74.32 | |
| Levier D’arret | ||||
| 807/2 | 1600A000TV | 9.47 | 11.36 | |
| Embrayage | ||||
| 808/2 | 1600A000TW | 41.30 | 49.56 | |
| Arbre De Transmission | ||||
| 808/7 | 1600A000TX | 20.39 | 24.47 | |
| Arbre Guide | ||||
| 808/9 | 1600A000TY | 5.96 | 7.15 | |
| Unité broche | ||||
| 809/5 | 1600A000TZ | 17.60 | 21.12 | |
| Coquille | ||||
| 809/8 | 1600A000U0 | 20.39 | 24.47 | |
| Porte-Cable | ||||
| 809/9 | 1600A000U1 | 2.18 | 2.62 | |
| Serre-Cable | ||||
| 810 | 1600A000U2 | 1.00 | 1.20 | |
| Bobine D’inductance | ||||
| 810/2 | 1600A000U3 | 13.90 | 16.68 | |
| Transformateur | ||||
| 810/4 | 1600A000U4 | 12.21 | 14.65 | |
| Commutateur | ||||
| 810/8 | 1600A000U5 | 22.88 | 27.46 | |
| Tringlerie | ||||
| 810/9 | 1600A000UF | 2.18 | 2.62 | |
| Plus disponible, pas de remplacement | ||||
| 811/1 | 1600A000U6 | |||
| Plus disponible, pas de remplacement | ||||
| 811/2 | 1600A000U7 | |||
| Couverture Frontale | ||||
| 811/3 | 1600A000T6 | 12.21 | 14.65 | |
| Bouton De Commande | ||||
| 811/4 | 1600A000U8 | 1.32 | 1.58 | |
| Bouton De Reglage | ||||
| 811/5 | 1600A000U9 | 2.18 | 2.62 | |
| Indicateur A Diodes "Lcd" | ||||
| 811/6 | 1607000EY2 | 75.38 | 90.46 | |
| Carter D’engrenages | ||||
| 812/8 | 1600A000UB | 26.62 | 31.94 | |
| Laser | ||||
| 814 | 1600A000UC | 30.08 | 36.10 | |
| Jeu De Cable | ||||
| 815/5 | 1600A000UD | 4.58 | 5.50 | |
| Jeu De Cable | ||||
| 815/9 | 1600A000UE | 3.71 | 4.45 | |
