Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0603284003 ( PAS850 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0603284003 ( PAS850 )

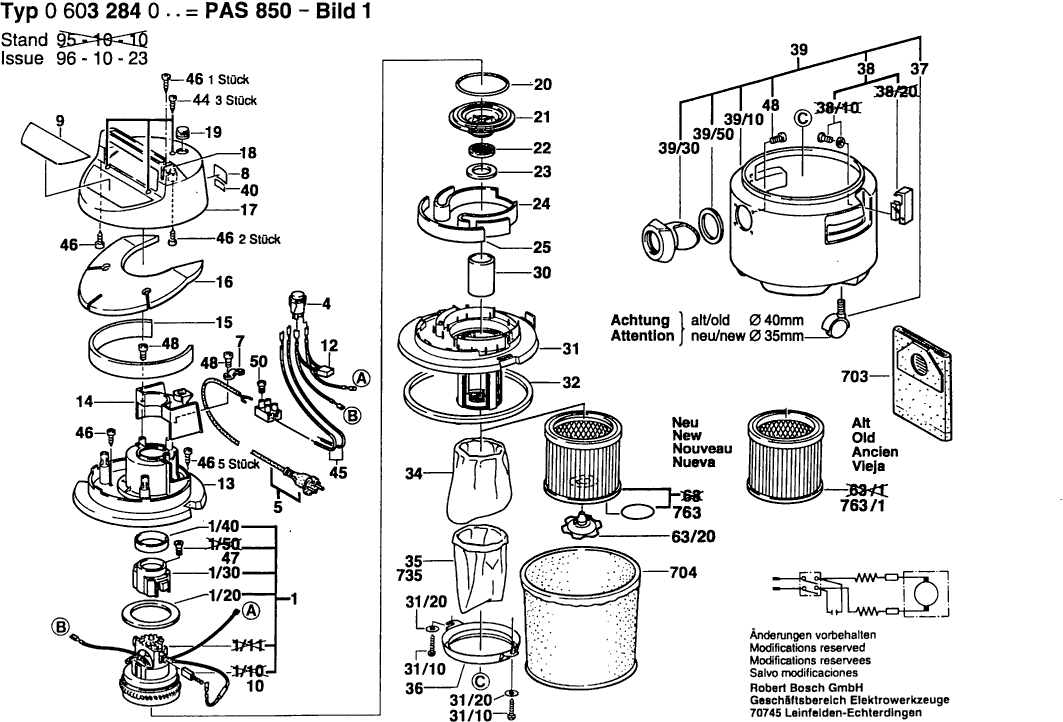

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0603284003 ( PAS850 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Ventilateur Aspirant 220V
1 1609390575 113.29 135.95

Bague En Caoutchouc
1/20 1609390483 4.10 4.92

Bouchon de protection
1/30 1609390484 7.58 9.10

joint d’étanchéité
1/40 1609390487 1.18 1.42

Plus disponible, pas de remplacement
4 1609390485

Câble d alimentation EU 5m 2 x 0,75mm H05VV-F
5 1609390486 12.41 14.89

Collier De Fixation
7 1609390488 1.18 1.42

Plaque signalétique
8 1601110625 0.83 1.00

Plaque De Marque
9 1601110634 1.94 2.33

Jeu De Balais
10 1609390489 6.54 7.85

Filtre D’antiparasitage
12 1609390490 5.33 6.40

Couvercle Du Compresseur
13 1609390507 12.41 14.89

Capot
14 1609390508 5.83 7.00

Bague D’amortissement
15 1609390509 0.83 1.00

Rondelle D’a Mortisse
16 1609390510 4.70 5.64

Couvercle
17 1609390511 18.19 21.83

Poignee De Transport
18 1609390512 4.70 5.64

Protecteur Rabattable
19 1609390513 1.18 1.42

joint d’étanchéité
20 1609390514 2.24 2.69

Joint
21 1609390515 3.31 3.97

Disque-Filtre
22 1609390516 1.70 2.04

joint d’étanchéité
23 1609390517 1.18 1.42

Ruban Isolant
24 1609390518 1.94 2.33

Ruban Isolant
25 1609390519 1.18 1.42

Flotteur
30 1609390521 0.83 1.00

Carter Du Flotteur
31 1609390557 13.93 16.72

Vis à Tôle DIN 7981-ST2,9x13-C-H
31/10 2910611006 1.18 1.42

Rondelle plate DIN 9021-B 4,3-ST
31/20 2916011892 0.83 1.00

Plus disponible, pas de remplacement
32 1609390523

Filtre A Air
34 1609390524 2.24 2.69

Plus disponible, pas de remplacement
36 1609390556

Roue à ailettes Ø 35 MM
37 1609390593 8.45 10.14

Roue à ailettes Ø 40 MM
37 1609390527 8.45 10.14

Plus disponible, pas de remplacement
38 1609390528

Sac A Poussieres Ø 35 MM
39 1609390594 44.82 53.78

Raccord
39/30 1609390558 8.45 10.14

Joint
39/50 1609390553 2.24 2.69

Plus disponible, pas de remplacement
40 1601110265

Vis à Tôle 4,2x25 MM
44 1609390560 1.18 1.42

Cable De Connexion
45 1609390530 1.18 1.42

Vis à Tôle DIN 7981 ST4,8x22-C-H
46 2910611035 0.83 1.00

Vis à Tôle DIN 7976-ST2,9x6,5-C-H
47 2910601304 0.83 1.00

Vis à Tôle DIN 7981-ST2,9x13-C-H
48 2910611006 1.18 1.42

Borne À 2 PÔLES
50 1609390591 2.24 2.69

Bague En Caoutchouc
650/10 1609390555 2.71 3.25

Raccord
650/20 1609203V36 20.42 24.50

Plus disponible, pas de remplacement
703 1609390472

Plus disponible, pas de remplacement
704 2607001129

Plus disponible, pas de remplacement
735 1609390471

Tuyau Flexible Pour Air Ø 35 MM, 2 M,1
750 2607000163 0.83 1.00

Slang 35x5m
750/1 1609202230 102.12 122.54

Slang 35x3m
750/2 2607000837 91.19 109.43

Zuigkrachtregelaar 35
751 2607000164 33.29 39.95

Plus disponible, pas de remplacement
752 1609390492

Mondstuk 35
753 2607000170 16.60 19.92

Universele zuigmond, 3x borstel, 35
754 1609390478 50.45 60.54

Brosse Plate
754/10 1609390493 18.19 21.83

Brosse Plate
754/20 1609390494 9.53 11.44

Brosse
754/30 1609390495 12.41 14.89

Mondstuk recht, 35
755 2607000165 6.49 7.79

Douille DRC 12
756 1609201229 23.96 28.75

Mondstuk 35
757 1609201230 62.02 74.42

Kleine zuigmond 35
759 2607000166 11.47 13.76

Insert Pour Balais
759/20 1609202534 2.24 2.69

Mondstuk rond, 35
761 1609390481 11.47 13.76

Suceur Ø 35 MM
762 2607000168 0.83 1.00

Plus disponible, pas de remplacement
763 2609390304

Plus disponible, pas de remplacement
763/1 2609390304

Adapter PST 52-53, 35
764 1600499005 3.85 4.62

2x Adapter PAS 850, 49/35/19
765 1609390474 8.53 10.24

Slang 49x3m
780 2607000167 82.66 99.19

Raccord Ø 49 MM
780/20 1609390577 4.70 5.64

Zuigbuis 49x0,5m
782 1609200968 17.88 21.46

Suceur Ø 49 MM
783 2607000169 0.83 1.00

Plus disponible, pas de remplacement
784 1609200970

Brosse Plate
784/10 1609201109 6.54 7.85

Brosse Plate
784/20 1609201110 5.83 7.00

Mondstuk kort, 49
786 1609200971 9.21 11.05

Adapter 49x35
787 1609200976 9.29 11.15
