Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601341003 ( HV79 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0601341003 ( HV79 )

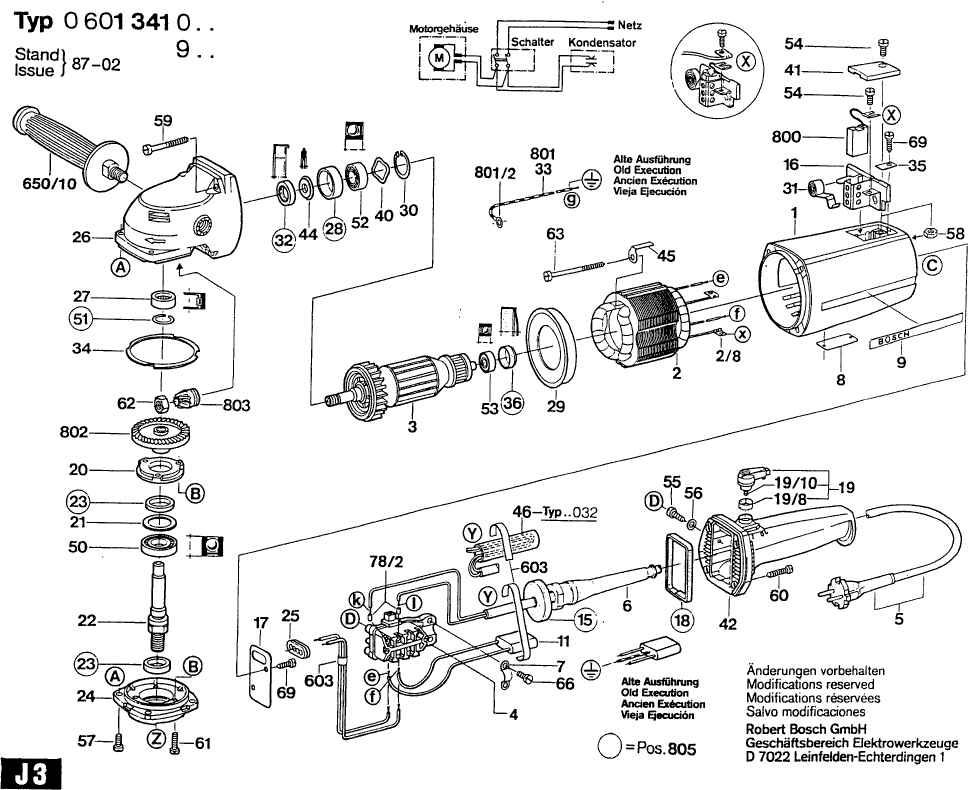

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0601341003 ( HV79 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Épanouissement Polaire 240V
2 1604220248 91.56 109.87

Cosse 1,5-4x4
2/8 1901350003 0.83 1.00

Embout DIN 46 228-A1-6
5/20 1900452012 0.83 1.00

Manchon Ø9,2-Ø12x120 MM
6 3600703011 2.24 2.69

Collier De Fixation
7 1601302013 1.18 1.42

Plaque De Marque
9 1601110003 1.18 1.42

Filtre D’antiparasitage
11 1607328034 3.31 3.97

Joint
15 1600113002 1.18 1.42

Porte-Balais
16 1604336008 15.71 18.85

Plaque De Recouvrement
17 1601037006 1.18 1.42

Bande Profilee 3,4x7x240 MM
18 1601014005 1.18 1.42

Plus disponible, pas de remplacement
19 1602026041

Rondelle De Feutre
19/80 1600205019 1.18 1.42

Flasque De Palier
20 1605808054 2.24 2.69

Disque De Recouvrement
21 1600102012 1.18 1.42

Broche De Rectifieuse M14x1,5 MM
22 1603523032 33.45 40.14

Joint
23 1600108055 0.83 1.00

Manchon
25 1600306001 1.94 2.33

Plus disponible, pas de remplacement
26 1602806394

Douille à aiguilles Ø22x11,3 MM
27 1600910010 40.61 48.73

Segment de retenue
28 1600206019 1.18 1.42

Poulie De Guidage
29 1600502013 1.18 1.42

Anneau de retenue
30 1600119004 2.24 2.69

Ressort Spiral
31 1604652015 1.94 2.33

Bague D’etancheite BLANC
32 1600290008 1.94 2.33

Rondelle De Compensation 0,1 MM ÉPAIS
34 1600190004 1.18 1.42

Rondelle De Compensation 0,2 MM ÉPAIS
34 1600190005 0.83 1.00

Frein D’ecrou
35 1601030022 1.18 1.42

Douille Caoutchouc
36 1600502006 0.83 1.00

Rondelle Elastique Ø32,3xØ43,5x0,6 MM
40 1600150009 2.24 2.69

Couvercle BLEU
41 1605500089 1.18 1.42

Poignee BLEU
42 1605132079 29.75 35.70

Contre-Plateau
44 1600120070 7.58 9.10

Piece D’angle
45 1601331032 1.18 1.42

Plus disponible, pas de remplacement
50 1900905227

Anneau élastique Ø22 MM
51 2916620011 1.18 1.42

Roulement A Billes Rigide 6203-TH/C3 DIN 625
52 1900900413 26.84 32.21

Roulement A Billes Rigide
53 1600900029 6.54 7.85

Vis à tête cylindrique DIN 84-AM4x8-8.8
54 2910021118 0.83 1.00

Vis à Tôle DIN 7971-BZ2,9x13
55 2910211006 0.83 1.00

Rondelle plate DIN 433-3,2-ST 50
56 2916011005 0.83 1.00

Vis à tête cylindrique DIN 84-AM5x15-5.8
57 2910011157 0.83 1.00

Ecrou Hex DIN 934 -M4-m-8
58 2915011005 0.83 1.00

Vis B 4,8x45 MM
59 3603415560 0.83 1.00

Vis à Tôle DIN 7971-ST4,8x25-F
60 2910211036 0.83 1.00

Vis à tête cylindrique DIN 84-AM5x20-5.8
61 2910011162 0.83 1.00

Ecrou Hex M12x1,5 MM
62 1603300009 1.18 1.42

Vis à Tôle B4,8x85 MM
63 1603429001 1.18 1.42

Vis à tête cylindrique DIN 84-AM4x12-8.8
66 2910021122 1.70 2.04

Vis à Tôle DIN 7971-BZ3,5x13
69 2910211011 0.83 1.00

Poignee Auxiliaire
650 160202509Z 12.41 14.89

Plus disponible, pas de remplacement
651 2607950511

Plus disponible, pas de remplacement
652 2605510083

Vis cyl SixPans Creux CHC DIN 912-M8x18-8.8
652/20 2910141240 1.18 1.42

Tournevis Coude DIN 911-4
653 2607950004 1.18 1.42

Flasque Ø45 MM
654 2600501006 12.41 14.89

Ecrou Cylindrique M14
655 2603345004 5.33 6.40

Tournevis Coude DIN 911;SW6
656 1907950007 4.10 4.92

Pas d'informations disponibles, non commandable
700 1607000151

Jeu De Pieces De Serrage
702 1607000030 0.83 1.00

Jeu De Pieces Ø180 MM
712 1607000176 0.83 1.00

Jeu De Balais
800 1607014103 11.88 14.26

Cable De Connexion
801 1604440004 0.83 1.00

Cosse
801/020 1601353003 1.18 1.42

Plus disponible, pas de remplacement
802 1606333138

Plus disponible, pas de remplacement
803 1606333139

Plus disponible, pas de remplacement
804 1607000034

Vis à tête cylindrique DIN 85-AM4x8-4.8
804/010 2910091118 0.83 1.00

Pochette De Joints
805 1607000060 4.10 4.92

Carter De Moteur BLEU
808 1605108124 23.75 28.50

Ensemble Pieces Rechange
817 1607000229 12.41 14.89

Joint torique 79,0x1,78 MM
817/029 1600210033 1.18 1.42

Pas d'informations disponibles, non commandable
830 1604012047

Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F
835 1607000228 20.42 24.50

Embout
835/020 3604477009 1.18 1.42

Plaque signalétique
888 160111A3H3 1.94 2.33
