Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0602209401 ( HGS65/50 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

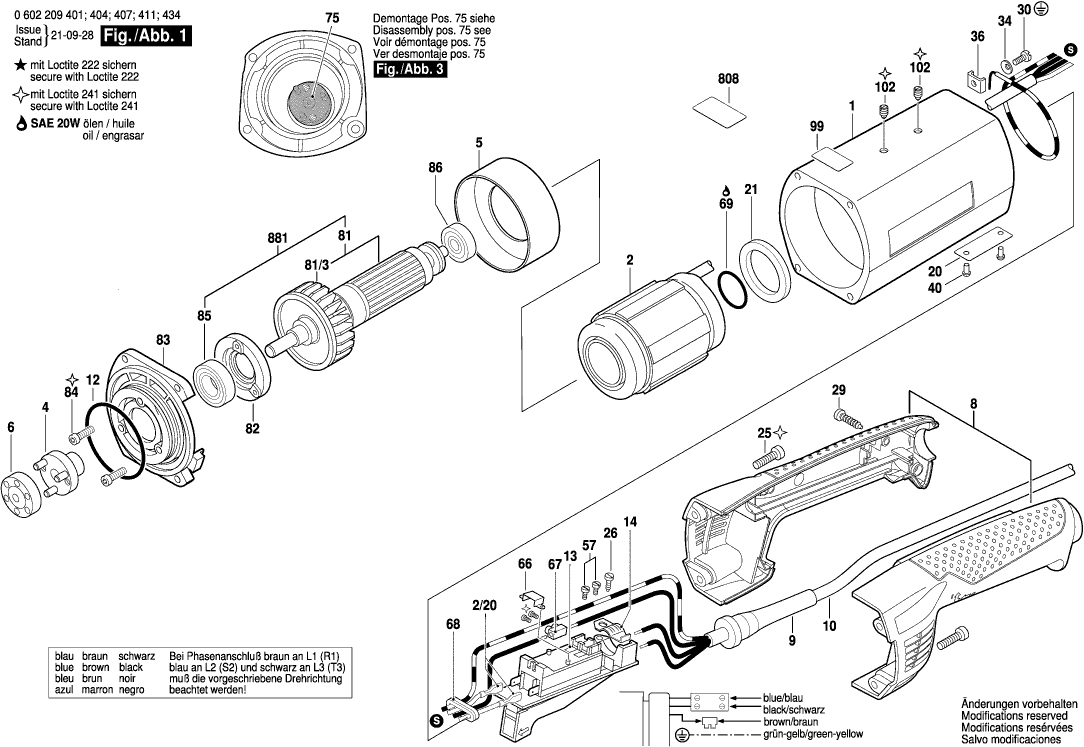

Dessins des Bosch 0602209401 ( HGS65/50 )
Liste de pièces de rechange des Bosch 0602209401 ( HGS65/50 )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Carter De Moteur | ||||
1 | 3605102077 | 168.86 | 202.63 | |
Stator | ||||
2 | 3604229125 | 342.01 | 410.41 | |
Fiche Femelle | ||||
2/20 | 3604478004 | 4.10 | 4.92 | |
Entraîneur | ||||
4 | 1600320028 | 33.45 | 40.14 | |
Deflecteur D’air | ||||
5 | 1600209003 | 5.83 | 7.00 | |
Entraîneur | ||||
6 | 1606442000 | 4.70 | 5.64 | |
Poignee | ||||
8 | 3605132078 | 36.85 | 44.22 | |
Manchon Ø12,8xØ13,5x100 MM | ||||
9 | 3600703003 | 3.31 | 3.97 | |
Cable Elec. Avec Raccord | ||||
10 | 3604462017 | 49.56 | 59.47 | |
Joint torique 45x3MM | ||||
12 | 1900210146 | 3.31 | 3.97 | |
Commutateur | ||||
13 | 3607200055 | 91.56 | 109.87 | |
Collier De Fixation | ||||
14 | 3601303004 | 4.70 | 5.64 | |
Boitier De Broche | ||||
18 | 3605806109 | 187.62 | 225.14 | |
Plaque signalétique | ||||
20 | 3601106053 | 4.10 | 4.92 | |
joint d’étanchéité | ||||
21 | 1600209006 | 2.24 | 2.69 | |
Vis cyl SixPans Creux CHC DIN 912-M5x18-8.8 | ||||
25 | 2910141160 | 1.70 | 2.04 | |
Vis à Tôle DIN 7971-ST3,9x16-F | ||||
26 | 2910211019 | 0.83 | 1.00 | |
Vis cyl SixPans Creux CHC DIN 912-M 5x30-8.8 | ||||
28 | 2910141166 | 1.18 | 1.42 | |
Vis 4x16 | ||||
29 | 2603490022 | 0.83 | 1.00 | |
Vis autotaradeuse p. défo | ||||
30 | 2914461403 | 1.70 | 2.04 | |
Rondelle Elastique Ø4,2 MM | ||||
34 | 3600150006 | 1.94 | 2.33 | |
Etrier De Serrage | ||||
36 | 3601321001 | 2.71 | 3.25 | |
Clou Cannele DIN 1476-2x5 MM | ||||
40 | 3603133001 | 1.94 | 2.33 | |
Vis à tête cylindrique DIN 84-AM4x8-8.8 | ||||
57 | 2910021118 | 0.83 | 1.00 | |
Etrier de blocage | ||||
66 | 3601303003 | 1.94 | 2.33 | |
Borne Plate | ||||
67 | 1901091110 | 1.18 | 1.42 | |
Joint-Plaque | ||||
68 | 3600054005 | 1.94 | 2.33 | |
Joint torique 22,0x1,5 MM | ||||
69 | 3600210016 | 1.18 | 1.42 | |
Roulement A Billes Rigide | ||||
73 | 3600905063 | 20.42 | 24.50 | |
Bague Filetee | ||||
74 | 3603344059 | 33.45 | 40.14 | |
Entraîneur | ||||
75 | 1600320028 | 33.45 | 40.14 | |
Pince De Serrage | ||||
78 | 2608570118 | 20.42 | 24.50 | |
Rotor Sans Enroulement | ||||
81 | 3604080054 | 187.62 | 225.14 | |
Ventilateur | ||||
81/3 | 3606610010 | 3.31 | 3.97 | |
Rondelle Elast. Conique | ||||
82 | 1600501025 | 29.75 | 35.70 | |
Flasque De Palier | ||||
83 | 3605820065 | 67.25 | 80.70 | |
Vis à tête cylindrique DIN 84-AM4x18-5.8 | ||||
84 | 2910011128 | 0.83 | 1.00 | |
Roulement A Billes Rigide 12x28x8 | ||||
85 | 1900905121 | 13.93 | 16.72 | |
Roulement A Billes Rigide 7x22x7 | ||||
86 | 1610900025 | 12.41 | 14.89 | |
Roulement A Aiguilles | ||||
90 | 1600910002 | 18.19 | 21.83 | |
Manchon De Guidage | ||||
91 | 3600320015 | 23.75 | 28.50 | |
Broche De Rectifieuse | ||||
92 | 1603123011 | 168.86 | 202.63 | |
Broche De Rectifieuse | ||||
92 | 160312307M | 168.86 | 202.63 | |
Broche De Rectifieuse | ||||
92/1 | 1603123011 | 168.86 | 202.63 | |
Bague Entretoise | ||||
97 | 1600202016 | 4.10 | 4.92 | |
Anneau élastique | ||||
98 | 1600224025 | 1.94 | 2.33 | |
Plaquette Indicatrice | ||||
99 | 3601119236 | 2.71 | 3.25 | |
Vis sans tête | ||||
102 | 1603402002 | 1.18 | 1.42 | |
Cle A Fourche Simple DIN 894 SW 12 | ||||
651 | 1907950506 | 10.73 | 12.88 | |
Cle A Fourche Simple SW13 | ||||
651 | 3607950025 | 5.83 | 7.00 | |
Cle A Fourche Simple DIN 894 SW 15 | ||||
652 | 1907950509 | 10.73 | 12.88 | |
Cle A Fourche Simple SW19 | ||||
652 | 3607950024 | 6.54 | 7.85 | |
Cle A Fourche Simple DIN 894 SW 12 | ||||
653 | 1907950506 | 10.73 | 12.88 | |
Cle A Fourche Simple DIN 894 SW 15 | ||||
654 | 1907950509 | 10.73 | 12.88 | |
Pince De Serrage Ø 1/4" (6,35 MM) | ||||
702 | 1608570058 | 33.45 | 40.14 | |
Unite De Serrage | ||||
702/1 | 3607030482 | 18.19 | 21.83 | |
Plaque signalétique | ||||
808 | 160111A65G | 0.83 | 1.00 | |
Palier De La Broche | ||||
818 | 1605806202 | 493.58 | 592.30 | |
Palier De La Broche | ||||
818/1 | 1607000E2T | 304.19 | 365.03 | |
Pince De Serrage | ||||
878 | 2608570118 | 20.42 | 24.50 | |
Rotor Sans Enroulement | ||||
881 | 3604080055 | 209.26 | 251.11 | |
Broche De Rectifieuse | ||||
892 | 3603123017 | 233.78 | 280.54 | |
Broche De Rectifieuse | ||||
892/1 | 1607000E2V | 113.29 | 135.95 |
