Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0612204001 ( HBH12/50 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

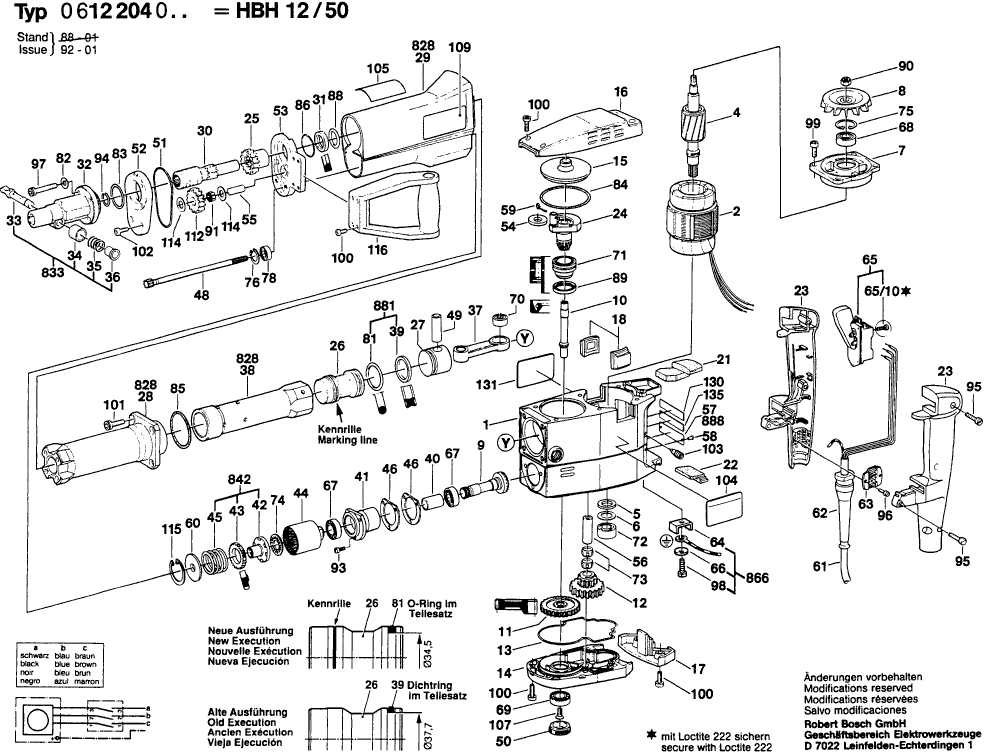

Dessins des Bosch 0612204001 ( HBH12/50 )
Liste de pièces de rechange des Bosch 0612204001 ( HBH12/50 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1615106048 | 304.19 | 365.03 | |
| Stator 250V/200HZ | ||||
| 2 | 1614229154 | 342.01 | 410.41 | |
| Rotor Sans Enroulement | ||||
| 4 | 1614080024 | 187.62 | 225.14 | |
| Joint | ||||
| 5 | 1610108012 | 1.32 | 1.58 | |
| Rondelle De Compensation | ||||
| 6 | 1610102013 | 1.00 | 1.20 | |
| Flasque De Palier | ||||
| 7 | 1615805066 | 20.42 | 24.50 | |
| Ventilateur | ||||
| 8 | 1616610045 | 33.45 | 40.14 | |
| Roue Conique | ||||
| 9 | 1616333016 | 75.38 | 90.46 | |
| Roue A Aube | ||||
| 10 | 1613159007 | 37.50 | 45.00 | |
| Roue Cylindrique Z=40 | ||||
| 11 | 1616317035 | 36.85 | 44.22 | |
| Roue Cylindrique Z=46/26 | ||||
| 12 | 1616328024 | 113.29 | 135.95 | |
| Joint | ||||
| 13 | 1611015023 | 5.61 | 6.73 | |
| Couvercle D’engrenage | ||||
| 14 | 1615808050 | 52.75 | 63.30 | |
| Couvercle | ||||
| 15 | 1615500168 | 1.90 | 2.28 | |
| Couvercle De Ventilateur | ||||
| 16 | 1615500276 | 52.75 | 63.30 | |
| Couvercle D’interrupteur | ||||
| 17 | 1615500261 | 5.96 | 7.15 | |
| Couvercle | ||||
| 18 | 1615500282 | 1.73 | 2.08 | |
| Plus disponible, pas de remplacement | ||||
| 21 | 1612392001 | |||
| Plus disponible, pas de remplacement | ||||
| 22 | 1612392000 | |||
| Poignee | ||||
| 23 | 1615133025 | 22.88 | 27.46 | |
| Roue Dentee A Excentrique | ||||
| 24 | 1616110029 | 450.79 | 540.95 | |
| Entraîneur | ||||
| 25 | 1616490024 | 75.38 | 90.46 | |
| Frappeur | ||||
| 26 | 1618710058 | 41.30 | 49.56 | |
| Piston De Marteau | ||||
| 27 | 1618700047 | 26.62 | 31.94 | |
| Tube Protecteur | ||||
| 29 | 1615190019 | 19.36 | 23.23 | |
| Plus disponible, pas de remplacement | ||||
| 30 | 1618598100 | |||
| Rondelle De Butee | ||||
| 31 | 3606100101 | 10.68 | 12.82 | |
| Plus disponible, pas de remplacement | ||||
| 37 | 1612001029 | |||
| Douille Entretoise | ||||
| 40 | 1610400020 | 2.38 | 2.86 | |
| Coussinet | ||||
| 41 | 1615801022 | 39.20 | 47.04 | |
| Piece D’embrayage | ||||
| 44 | 1616409005 | 82.63 | 99.16 | |
| Plus disponible, pas de remplacement | ||||
| 45 | 1614619006 | |||
| Rondelle De Compensation | ||||
| 46 | 1610134004 | 3.48 | 4.18 | |
| Arbre Dentele | ||||
| 48 | 1613060009 | 75.38 | 90.46 | |
| Axe De Piston | ||||
| 49 | 1610300058 | 2.52 | 3.02 | |
| Bouchon Filete | ||||
| 50 | 1613465003 | 11.65 | 13.98 | |
| Plus disponible, pas de remplacement | ||||
| 51 | 1610210048 | |||
| Carter D’engrenages | ||||
| 52 | 1615806066 | 47.68 | 57.22 | |
| Carter D’engrenages | ||||
| 53 | 1615806064 | 179.65 | 215.58 | |
| Disque De Recouvrement | ||||
| 54 | 1610113005 | 1.32 | 1.58 | |
| Axe D’articulation | ||||
| 55 | 1610300052 | 4.58 | 5.50 | |
| Axe D’articulation | ||||
| 56 | 1610300057 | 5.61 | 6.73 | |
| Clou Cannele A Tete Ronde | ||||
| 58 | 2917721034 | 1.00 | 1.20 | |
| Goupille Cylindr. Fendue | ||||
| 59 | 1904681350 | 1.32 | 1.58 | |
| Disque De Recouvrement | ||||
| 60 | 1610101010 | 2.38 | 2.86 | |
| Câble d alimentation 5m 4 x 1,0mm | ||||
| 61 | 1614462078 | 114.26 | 137.11 | |
| Manchon | ||||
| 62 | 1600703009 | 5.27 | 6.32 | |
| Collier De Fixation | ||||
| 63 | 1611302013 | 1.32 | 1.58 | |
| Interrupteur | ||||
| 65 | 1617200024 | 33.45 | 40.14 | |
| Roulement A Billes Rigide | ||||
| 67 | 1900905163 | 9.47 | 11.36 | |
| Roulement A Billes Rigide | ||||
| 68 | 1610905001 | 12.21 | 14.65 | |
| Roulement A Billes Rigide | ||||
| 69 | 1900900302 | 17.22 | 20.66 | |
| Roulement A Aiguilles | ||||
| 70 | 1610910049 | 37.50 | 45.00 | |
| Roulement A Aiguilles | ||||
| 71 | 1610910060 | 28.56 | 34.27 | |
| Roulement A Aiguilles | ||||
| 72 | 1610910007 | 20.39 | 24.47 | |
| Couronne D’aiguilles | ||||
| 73 | 1610913001 | 9.08 | 10.90 | |
| Butee A Aiguilles | ||||
| 74 | 1600920000 | 4.58 | 5.50 | |
| Etrier D’arret | ||||
| 75 | 2916660013 | 1.90 | 2.28 | |
| Anneau de retenue | ||||
| 76 | 2916660010 | 1.00 | 1.20 | |
| Roulement A Billes Rigide | ||||
| 78 | 1900905159 | 26.62 | 31.94 | |
| Rondelle élastique | ||||
| 82 | 2916690007 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 83 | 1900210136 | |||
| Joint torique | ||||
| 84 | 1900210160 | 5.27 | 6.32 | |
| Joint torique | ||||
| 85 | 1900210152 | 3.04 | 3.65 | |
| Joint torique | ||||
| 86 | 1900210130 | 3.04 | 3.65 | |
| Joint torique | ||||
| 88 | 1610210042 | 1.32 | 1.58 | |
| Joint A Lèvres | ||||
| 89 | 2916740053 | 10.34 | 12.41 | |
| Ecrou Hex | ||||
| 90 | 2915061005 | 2.18 | 2.62 | |
| Couronne D’aiguilles | ||||
| 91 | 1610913006 | 3.04 | 3.65 | |
| Vis cyl SixPans Creux CHC | ||||
| 93 | 2910141158 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 94 | 2916601012 | 1.90 | 2.28 | |
| Vis A Tete Bombee | ||||
| 95 | 2914201506 | 1.00 | 1.20 | |
| Vis à tête cylindrique | ||||
| 96 | 2910021118 | 1.00 | 1.20 | |
| Vis cyl SixPans Creux CHC | ||||
| 97 | 1613414007 | 1.90 | 2.28 | |
| Vis cyl SixPans Creux CHC | ||||
| 99 | 2910141201 | 2.18 | 2.62 | |
| Vis cyl SixPans Creux CHC | ||||
| 100 | 2910141201 | 2.18 | 2.62 | |
| Vis cyl SixPans Creux CHC | ||||
| 101 | 2910141244 | 1.32 | 1.58 | |
| Vis cyl SixPans Creux CHC | ||||
| 102 | 2910141158 | 1.00 | 1.20 | |
| Vis sans tête DIN 915-M8x16-45H | ||||
| 103 | 2912081238 | 1.32 | 1.58 | |
| Plaque De Marque | ||||
| 104 | 1611110492 | 1.94 | 2.33 | |
| Plaquette Indicatrice | ||||
| 105 | 1611110493 | 2.71 | 3.25 | |
| Vis à tête fraisée | ||||
| 107 | 2910540238 | 2.00 | 2.40 | |
| Plaquette Indicatrice | ||||
| 109 | 1611110489 | 2.00 | 2.40 | |
| Plus disponible, pas de remplacement | ||||
| 112 | 1616317027 | |||
| Rondelle De Compensation | ||||
| 114 | 1600101641 | 3.04 | 3.65 | |
| Anneau de retenue | ||||
| 115 | 2916660020 | 1.24 | 1.49 | |
| Plus disponible, pas de remplacement | ||||
| 130 | 1601110265 | |||
| Plaque De Marque | ||||
| 131 | 1611110488 | 2.52 | 3.02 | |
| Plaquette Indicatrice | ||||
| 135 | 1611110387 | 1.32 | 1.58 | |
| Jeu De Pieces | ||||
| 650 | 1617000051 | 44.82 | 53.78 | |
| Tournevis Coude | ||||
| 650/10 | 1907950007 | 4.58 | 5.50 | |
| Bouchon de protection | ||||
| 650/20 | 1610508014 | 0.83 | 1.00 | |
| Poignee Auxiliaire | ||||
| 650/30 | 160202509Z | 13.90 | 16.68 | |
| Poignee Auxiliaire | ||||
| 650/30 | 16020250A1 | 12.21 | 14.65 | |
| Tige De Fixation | ||||
| 650/40 | 1610762003 | 15.61 | 18.73 | |
| Bouchon de protection | ||||
| 650/50 | 1610508013 | 0.83 | 1.00 | |
| Coffret De Transport | ||||
| 651 | 1615438107 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 813 | 1617000158 | |||
| Jeu De Pieces | ||||
| 816 | 1617000101 | 26.62 | 31.94 | |
| Jeu De Pieces | ||||
| 828 | 1617000916 | 553.26 | 663.91 | |
| Jeu De Porte-Outil | ||||
| 832 | 1617000100 | 285.84 | 343.01 | |
| Plus disponible, pas de remplacement | ||||
| 833 | 1617000014 | |||
| Jeu De Pieces | ||||
| 842 | 1617000091 | 91.33 | 109.60 | |
| Etrier De Serrage | ||||
| 866 | 1617000156 | 2.52 | 3.02 | |
| Plus disponible, pas de remplacement | ||||
| 881 | 1617000172 | |||
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 2.18 | 2.62 | |
