Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601GC9200 ( GWX750-115 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

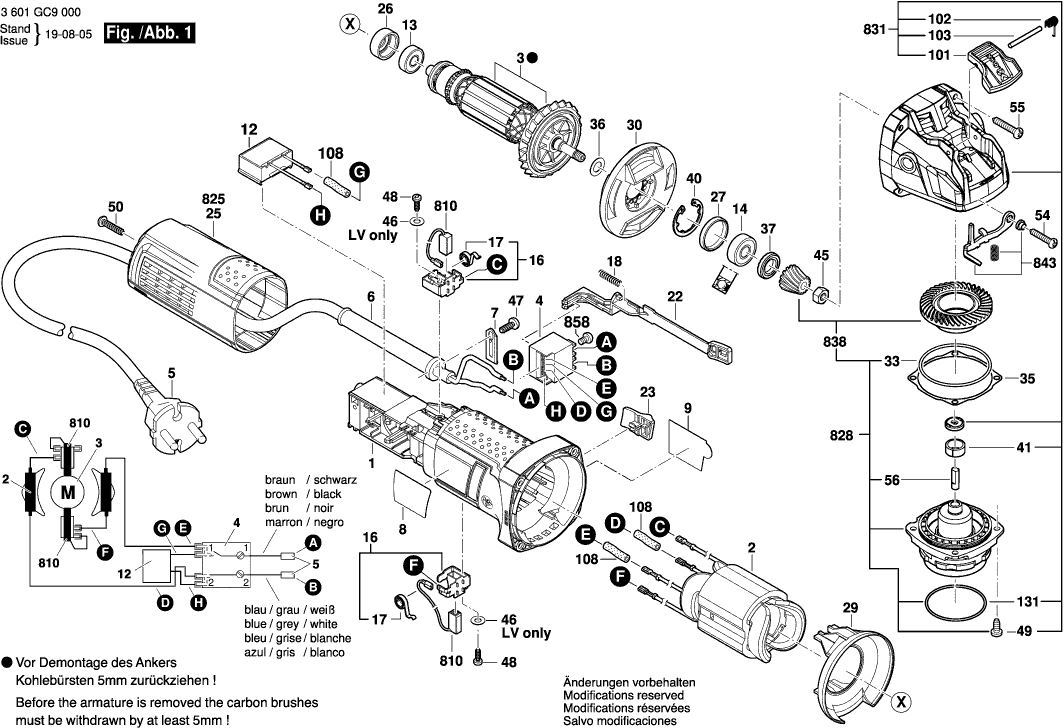

Dessins des Bosch 3601GC9200 ( GWX750-115 )
Liste de pièces de rechange des Bosch 3601GC9200 ( GWX750-115 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P10958 | 4.10 | 4.92 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1619P08334 | 14.80 | 17.76 | |
| Épanouissement Polaire | ||||
| 2 | 160422059E | 13.93 | 16.72 | |
| Induit | ||||
| 3 | 1604010BM8 | 23.75 | 28.50 | |
| Commutateur | ||||
| 4 | 1607200326 | 11.88 | 14.26 | |
| Câble d alimentation EU 2,65m 2 x 0,75mm H05 W-F | ||||
| 5 | 1604460312 | 7.58 | 9.10 | |
| Manchon Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.69 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Plaque signalétique | ||||
| 8 | 1619P17059 | 1.94 | 2.33 | |
| Plaque De Marque GWX 750-115 | ||||
| 9 | 1619P17060 | 1.94 | 2.33 | |
| Filtre D’antiparasitage | ||||
| 12 | 1619P15041 | 1.94 | 2.33 | |
| ROULEMENT À BILLES OSC 18 | ||||
| 13 | 1619P14660 | 1.94 | 2.33 | |
| Roulement A Billes Rigide | ||||
| 14 | 1619P13103 | 2.24 | 2.69 | |
| Porte-Balais | ||||
| 16 | 1619P01811 | 2.24 | 2.69 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 18 | 1619P11487 | 0.83 | 1.00 | |
| Curseur De Reglage | ||||
| 22 | 1619P10967 | 0.83 | 1.00 | |
| Bouton De Commande | ||||
| 23 | 1619P17018 | 0.83 | 1.00 | |
| Couvercle De Carter | ||||
| 25 | 1619P10963 | 2.71 | 3.25 | |
| Bague Intermediaire | ||||
| 26 | 1600502023 | 1.70 | 2.04 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 29 | 1619P10970 | 0.83 | 1.00 | |
| Distributeur D’air | ||||
| 30 | 1619P14769 | 1.18 | 1.42 | |
| Joint torique 46,0x1,1 MM | ||||
| 33 | 1600210035 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,1 MM ÉPAIS | ||||
| 35 | 1600136013 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,2 MM ÉPAIS | ||||
| 35 | 1600136014 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,3 MM ÉPAIS | ||||
| 35 | 1600136015 | 1.94 | 2.33 | |
| Rondelle De Butee | ||||
| 36 | 1619P00987 | 0.83 | 1.00 | |
| Bague D’etancheite | ||||
| 37 | 1600290016 | 1.94 | 2.33 | |
| Etrier D’arret | ||||
| 40 | 1600119011 | 1.70 | 2.04 | |
| Palier-Glisseur | ||||
| 41 | 1600A012V6 | 0.83 | 1.00 | |
| Ecrou Hex | ||||
| 45 | 2915011007 | 0.83 | 1.00 | |
| Vis Speciale | ||||
| 47 | 2609110052 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 3x10 | ||||
| 48 | 1619P00220 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo M4x16-St w/ Precote 85- | ||||
| 49 | 160343508X | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 50 | 1619P00105 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 4x30 | ||||
| 54 | 2603490025 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x25 | ||||
| 55 | 1619P01066 | 0.83 | 1.00 | |
| Élément de freinage | ||||
| 56 | 1600A021AR | 0.83 | 1.00 | |
| Levier | ||||
| 101 | 1600A012V1 | 1.18 | 1.42 | |
| Ressort De Torsion | ||||
| 102 | 1600A012V3 | 0.83 | 1.00 | |
| Goupille Cylindrique | ||||
| 103 | 1600A012V4 | 0.83 | 1.00 | |
| Flexible Contractible | ||||
| 108 | 1619P02866 | 0.83 | 1.00 | |
| Joint torique 47,0x1,5 MM | ||||
| 131 | 3600210109 | 1.70 | 2.04 | |
| Poignee Auxiliaire | ||||
| 650/1 | 1619P10681 | 2.71 | 3.25 | |
| Capot De Protection 115 MM | ||||
| 651 | 1600A00XK8 | 11.88 | 14.26 | |
| Jeu De Balais | ||||
| 810 | 1619P11715 | 4.70 | 5.64 | |
| Jeu De Pieces | ||||
| 828 | 1619P17082 | 55.25 | 66.30 | |
| Carter D’engrenages | ||||
| 831 | 1619P17085 | 33.45 | 40.14 | |
| Jeu de pignons | ||||
| 838 | 1619P17086 | 13.93 | 16.72 | |
| Levier D’enclenchement | ||||
| 843 | 1607000742 | 5.83 | 7.00 | |
| Vis A Tete Bombee DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 0.83 | 1.00 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A0 | 8.45 | 10.14 | |
| Tube De Graisse 225 ML | ||||
| 894 | 1615430020 | 15.71 | 18.85 | |
| Tube De Graisse 225 ML | ||||
| 895 | 1605430003 | 29.75 | 35.70 | |
