Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601GC9000 (GWX750-115)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

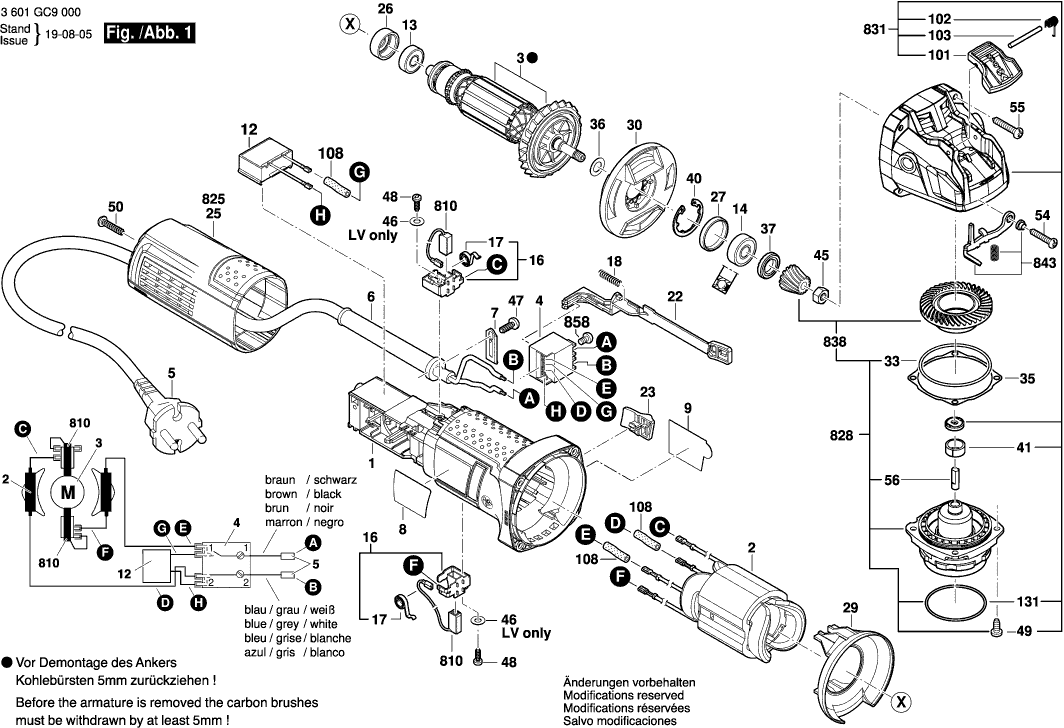

Dessins des Bosch 3601GC9000 (GWX750-115)
Liste de pièces de rechange des Bosch 3601GC9000 (GWX750-115)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P10959 | 4.94 | 5.93 | |
| Épanouissement Polaire | ||||
| 2 | 160422059G | 23.90 | 28.68 | |
| Induit | ||||
| 3 | 1604010BP6 | 31.42 | 37.70 | |
| Induit 220-240V | ||||
| 3 | 1619P14766 | 26.62 | 31.94 | |
| Commutateur | ||||
| 4 | 1607200326 | 7.46 | 8.95 | |
| Câble d alimentation | ||||
| 5 | 1604460312 | 9.67 | 11.60 | |
| Manchon | ||||
| 6 | 2600703012 | 2.86 | 3.43 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque signal tique | ||||
| 8 | 1619P15451 | 2.40 | 2.88 | |
| Plaque De Marque GBH 2000 | ||||
| 9 | 1619P15459 | 2.40 | 2.88 | |
| Filtre D’antiparasitage | ||||
| 12 | 1619P15041 | 2.40 | 2.88 | |
| Roulement A Billes Rigide | ||||
| 13 | 1619P08829 | 6.73 | 8.08 | |
| Roulement A Billes Rigide | ||||
| 14 | 1619P13103 | 2.86 | 3.43 | |
| Porte-Balais | ||||
| 16 | 1619P01811 | 2.86 | 3.43 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 18 | 1619P11487 | 1.00 | 1.20 | |
| Curseur De Reglage | ||||
| 22 | 1619P10968 | 1.00 | 1.20 | |
| Bouton De Commande | ||||
| 23 | 1619P10969 | 1.00 | 1.20 | |
| Couvercle De Carter | ||||
| 25 | 1619P13558 | 4.18 | 5.02 | |
| Bague Intermediaire | ||||
| 26 | 1600502023 | 2.08 | 2.50 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 29 | 1619P10970 | 1.00 | 1.20 | |
| Distributeur D’air | ||||
| 30 | 1619P14769 | 1.49 | 1.79 | |
| Joint torique | ||||
| 33 | 1600210035 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 35 | 1600136013 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136014 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136015 | 2.40 | 2.88 | |
| Rondelle De Butee | ||||
| 36 | 1619P00987 | 1.00 | 1.20 | |
| Bague D’etancheite | ||||
| 37 | 1600290016 | 2.40 | 2.88 | |
| Etrier D’arret | ||||
| 40 | 1600119011 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 41 | 1600A012V6 | 1.00 | 1.20 | |
| Ecrou Hex | ||||
| 45 | 2915011007 | 1.00 | 1.20 | |
| Vis Speciale | ||||
| 47 | 2609110052 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 48 | 1619P00220 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 160343508X | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 50 | 1619P00105 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 54 | 2603490025 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 55 | 1619P01066 | 1.00 | 1.20 | |
| Élément de freinage | ||||
| 56 | 1600A012X9 | 2.08 | 2.50 | |
| Élément de freinage | ||||
| 56 | 1600A021AR | 1.00 | 1.20 | |
| Levier | ||||
| 101 | 1600A012V1 | 1.49 | 1.79 | |
| Ressort De Torsion | ||||
| 102 | 1600A012V3 | 1.00 | 1.20 | |
| Goupille Cylindrique | ||||
| 103 | 1600A012V4 | 1.00 | 1.20 | |
| Flexible Contractible | ||||
| 108 | 1619P02866 | 1.00 | 1.20 | |
| Joint torique | ||||
| 131 | 3600210109 | 2.08 | 2.50 | |
| Poignee Auxiliaire | ||||
| 650/1 | 1619P10681 | 3.44 | 4.13 | |
| Capot De Protection | ||||
| 651 | 1600A00XK8 | 13.13 | 15.76 | |
| Jeu De Balais | ||||
| 810 | 1619P11715 | 5.81 | 6.97 | |
| Jeu De Pieces | ||||
| 828 | 1619P15214 | 64.67 | 77.60 | |
| Carter D’engrenages | ||||
| 831 | 1619P15213 | 34.82 | 41.78 | |
| Jeu De Roues D’engrenage | ||||
| 838 | 1619P15458 | 16.79 | 20.15 | |
| Levier D’enclenchement | ||||
| 843 | 1607000742 | 7.46 | 8.95 | |
| Vis A Tete Bombee | ||||
| 858 | 2910641081 | 1.00 | 1.20 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A0 | 10.90 | 13.08 | |
| Tube De Graisse | ||||
| 894 | 1615430020 | 18.94 | 22.73 | |
| Tube De Graisse | ||||
| 895 | 1605430003 | 34.82 | 41.78 | |
