Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601JH9102 (GWX18V-7)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

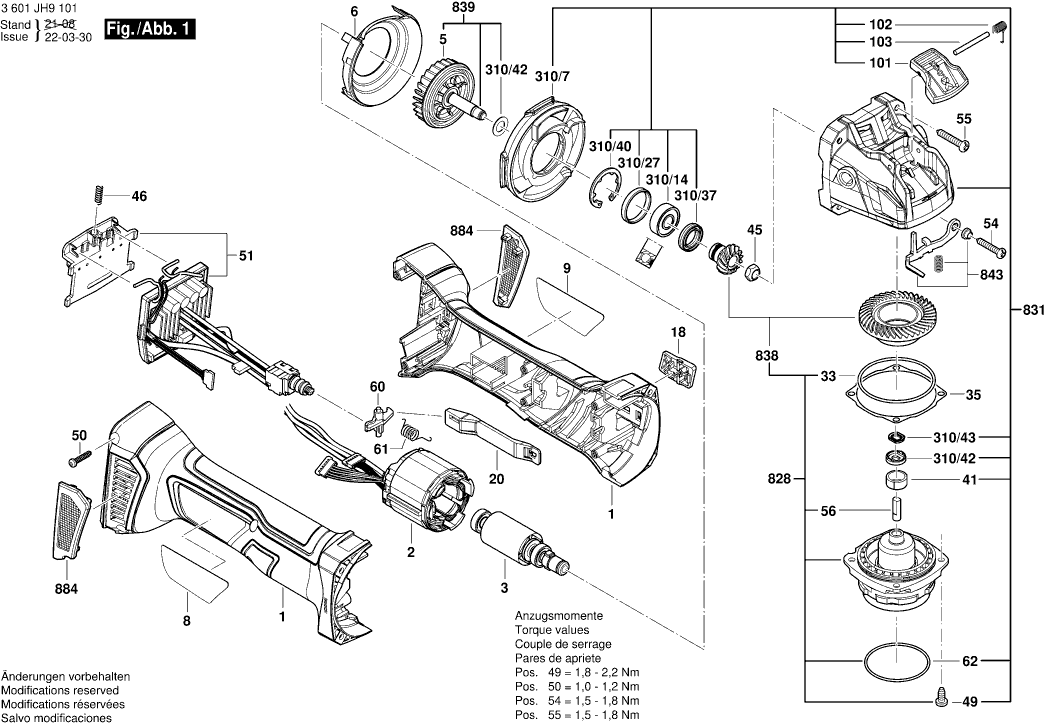

Dessins des Bosch 3601JH9102 (GWX18V-7)
Liste de pièces de rechange des Bosch 3601JH9102 (GWX18V-7)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P15044 | 10.90 | 13.08 | |
| INDUCTEUR | ||||
| 2 | 1600A01A6N | 27.81 | 33.37 | |
| ROTOR | ||||
| 3 | 1600A024BM | 31.42 | 37.70 | |
| Ventilateur | ||||
| 5 | 160661016E | 2.86 | 3.43 | |
| Ventilateur | ||||
| 5 | 1619P16641 | 1.49 | 1.79 | |
| Deflecteur D’air | ||||
| 6 | 1600591065 | 2.40 | 2.88 | |
| Deflecteur D’air | ||||
| 6 | 1619P16509 | 1.49 | 1.79 | |
| Plaque signalétique | ||||
| 8 | 1619PS3406 | 3.44 | 4.13 | |
| Plaque signal tique | ||||
| 8 | 1619P16429 | 2.18 | 2.62 | |
| Plaque De Marque GBH 2000 | ||||
| 9 | 1619P16434 | 2.40 | 2.88 | |
| Poignee D’interrupteur | ||||
| 18 | 1619P15338 | 1.49 | 1.79 | |
| Curseur De Reglage | ||||
| 20 | 1619P15050 | 1.00 | 1.20 | |
| Anneau O | ||||
| 33 | 1619P14427 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 35 | 1600136013 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136014 | 2.40 | 2.88 | |
| Palier-Glisseur | ||||
| 41 | 1600A012V6 | 1.00 | 1.20 | |
| Ecrou Hex | ||||
| 45 | 1619P17544 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 46 | 1609280477 | 1.49 | 1.79 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 160343508X | 1.00 | 1.20 | |
| Vis Torx Tete Fraisee | ||||
| 50 | 2609110201 | 2.08 | 2.50 | |
| Module électronique | ||||
| 51 | 1600A01NC3 | 80.26 | 96.31 | |
| Vis A Tete Bombee Torx | ||||
| 54 | 2603490025 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 55 | 1619P01066 | 1.00 | 1.20 | |
| Élément de freinage | ||||
| 56 | 1600A012X9 | 2.08 | 2.50 | |
| Élément de freinage | ||||
| 56 | 1600A021AR | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 58 | 1603435075 | 2.08 | 2.50 | |
| Levier De Renvoi | ||||
| 60 | 1619P15795 | 1.00 | 1.20 | |
| Ressort de torsion TSF 55 | ||||
| 61 | 1619P15806 | 1.00 | 1.20 | |
| Joint torique | ||||
| 62 | 3600210109 | 2.08 | 2.50 | |
| Arret | ||||
| 82 | 1602002014 | 2.86 | 3.43 | |
| Levier | ||||
| 101 | 1600A012V1 | 1.49 | 1.79 | |
| Ressort De Torsion | ||||
| 102 | 1600A012V3 | 1.00 | 1.20 | |
| Goupille Cylindrique | ||||
| 103 | 1600A012V4 | 1.00 | 1.20 | |
| Roulement A Billes Rigide | ||||
| 310/14 | 1619P09955 | 5.81 | 6.97 | |
| Bague En Caoutchouc | ||||
| 310/27 | 1600206025 | 2.08 | 2.50 | |
| Support | ||||
| 310/37 | 1600A00P17 | 1.00 | 1.20 | |
| Etrier D’arret | ||||
| 310/40 | 1600119011 | 2.08 | 2.50 | |
| Rondelle D’arret 1,8 MM ÉPAIS | ||||
| 310/42 | 1600A012V7 | 1.00 | 1.20 | |
| Rondelle D’arret | ||||
| 310/42 | 1600A01Z23 | 1.00 | 1.20 | |
| joint de profil | ||||
| 310/43 | 1600A01MB5 | 1.00 | 1.20 | |
| Distributeur D’air | ||||
| 310/7 | 1619P16508 | 10.90 | 13.08 | |
| Distributeur D’air | ||||
| 310/7 | 160059105N | 2.08 | 2.50 | |
| Poignee Auxiliaire | ||||
| 650/1 | 1619P10681 | 3.44 | 4.13 | |
| Poignee Auxiliaire M10 | ||||
| 650/1 | 1619P16111 | 2.86 | 3.43 | |
| Capot De Protection | ||||
| 651 | 1600A025XR | 11.71 | 14.05 | |
| Capot De Protection | ||||
| 651 | 1600A00XK9 | 10.90 | 13.08 | |
| Capot De Protection | ||||
| 651/1 | 1600A021MH | 9.67 | 11.60 | |
| Chargeur | ||||
| 652 | 2607225921 | 165.14 | 198.17 | |
| Chargeur Rapide | ||||
| 652 | 2607226251 | 75.38 | 90.46 | |
| Bloc D Accus BBS MR, 18V, 5,0 Ah 48 S | ||||
| 653 | 2607337069 | 114.26 | 137.11 | |
| Bloc D Accus BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 110.30 | 132.36 | |
| Bloc D Accus | ||||
| 653 | 1607A350M0 | 110.30 | 132.36 | |
| Bloc D Accus | ||||
| 653 | 1617S020T1 | 80.26 | 96.31 | |
| Bloc D Accus | ||||
| 653 | 1617S020T2 | 80.26 | 96.31 | |
| Collerette de coussinet | ||||
| 828 | 1619P16951 | 80.26 | 96.31 | |
| Carter D’engrenages | ||||
| 831 | 1619P16949 | 34.82 | 41.78 | |
| Unite A Engrenages | ||||
| 838 | 1619P16953 | 14.94 | 17.93 | |
| Arbre Pour Roues Conique | ||||
| 839 | 1607000CA5 | 11.37 | 13.64 | |
| Levier D’enclenchement | ||||
| 843 | 1607000742 | 7.46 | 8.95 | |
| Unité Filtre | ||||
| 884 | 1607000CA9 | 10.90 | 13.08 | |
| Tube De Graisse | ||||
| 894 | 1615430020 | 18.94 | 22.73 | |
| Tube De Graisse | ||||
| 895 | 1605430003 | 34.82 | 41.78 | |
