Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601GC6000 ( GWX17-150 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

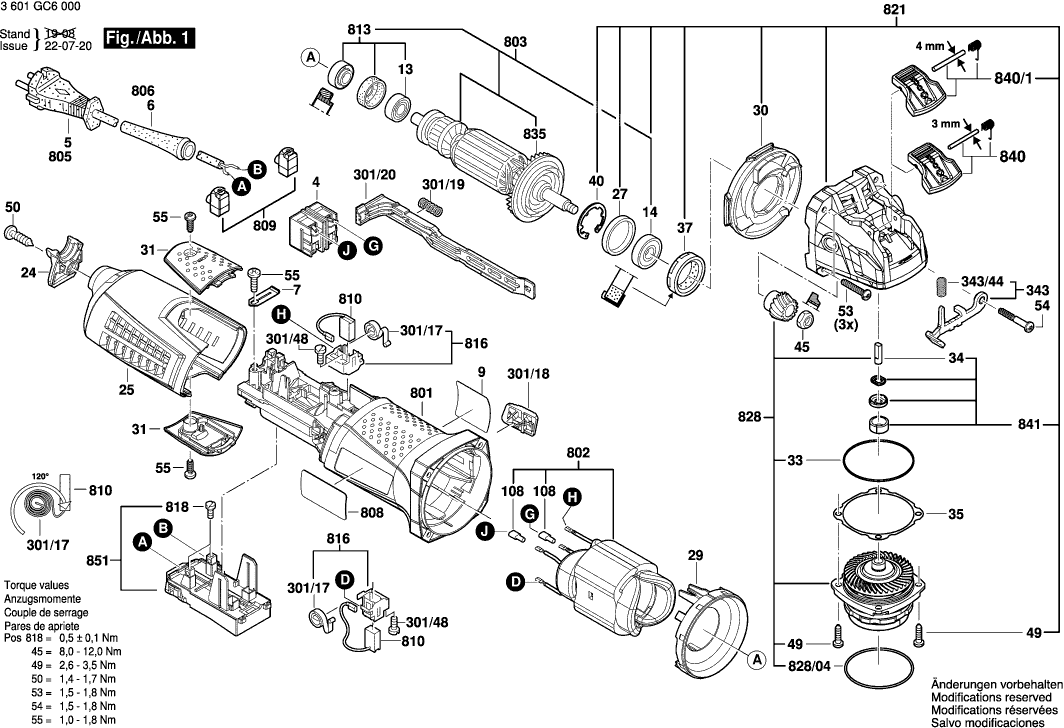

Dessins des Bosch 3601GC6000 ( GWX17-150 )
Liste de pièces de rechange des Bosch 3601GC6000 ( GWX17-150 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Commutateur | ||||
| 4 | 160720035A | 10.90 | 13.08 | |
| Manchon | ||||
| 6 | 1600703043 | 2.40 | 2.88 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 160111C2V8 | 2.18 | 2.62 | |
| Roulement A Billes | ||||
| 13 | 2600905032 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905032 | 5.81 | 6.97 | |
| Couvercle | ||||
| 24 | 1605500274 | 2.86 | 3.43 | |
| Couvercle De Carter | ||||
| 25 | 1605500276 | 8.35 | 10.02 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 29 | 1600591047 | 2.08 | 2.50 | |
| Distributeur D’air | ||||
| 30 | 1600591048 | 2.40 | 2.88 | |
| Capuchon De Balais | ||||
| 31 | 1600A01M0M | 3.44 | 4.13 | |
| Joint torique | ||||
| 33 | 1600210035 | 1.49 | 1.79 | |
| Élément de freinage | ||||
| 34 | 1600A012X9 | 2.08 | 2.50 | |
| Rondelle De Compensation | ||||
| 35 | 1600136020 | 3.44 | 4.13 | |
| Rondelle De Compensation | ||||
| 35 | 1600136013 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136014 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136015 | 2.40 | 2.88 | |
| Bague D’etancheite | ||||
| 37 | 1600290016 | 2.40 | 2.88 | |
| Etrier D’arret | ||||
| 40 | 1600119011 | 2.08 | 2.50 | |
| Ecrou Hex | ||||
| 45 | 1619P17544 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 160343508X | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 50 | 2603490023 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 53 | 1603435078 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 54 | 1603414026 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 55 | 2603490021 | 1.00 | 1.20 | |
| Piece Isolante | ||||
| 108 | 1600712030 | 1.49 | 1.79 | |
| Ressort Spiral | ||||
| 301/17 | 1604652021 | 1.00 | 1.20 | |
| Poignee D’interrupteur | ||||
| 301/18 | 1602026091 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 301/19 | 1604611031 | 2.52 | 3.02 | |
| Curseur De Reglage | ||||
| 301/20 | 1602319026 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 301/48 | 1613435034 | 1.00 | 1.20 | |
| Levier D’enclenchement | ||||
| 343 | 1607000742 | 7.46 | 8.95 | |
| Ressort De Compression | ||||
| 343/44 | 1604611042 | 1.49 | 1.79 | |
| Poignee Auxiliaire | ||||
| 650/1 | 16020250A0 | 10.90 | 13.08 | |
| Capot De Protection | ||||
| 651 | 1600A00XL0 | 16.79 | 20.15 | |
| Capot De Protection | ||||
| 651 | 1600A025XT | 8.48 | 10.18 | |
| Carter De Moteur | ||||
| 801 | 1607000CY2 | 16.79 | 20.15 | |
| groupe bobinage | ||||
| 802 | 1604220532 | 23.90 | 28.68 | |
| Induit Avec Ventilateur | ||||
| 803 | 1607000V36 | 71.68 | 86.02 | |
| Câble d alimentation | ||||
| 805 | 1607000392 | 21.30 | 25.56 | |
| Plaque signalétique | ||||
| 808 | 160111A6JJ | 2.18 | 2.62 | |
| Joint | ||||
| 809 | 1607000D9C | 1.49 | 1.79 | |
| Jeu De Balais | ||||
| 810 | 1607000V37 | 13.13 | 15.76 | |
| Roulement A Billes Rigide | ||||
| 813 | 1607000V38 | 7.46 | 8.95 | |
| Porte-Balais | ||||
| 816 | 1607000V43 | 3.44 | 4.13 | |
| Vis à tête cylindrique | ||||
| 818 | 1607000V42 | 1.00 | 1.20 | |
| Carter D'engrenages | ||||
| 821 | 1607000D5C | 33.33 | 40.00 | |
| Carter D’engrenages | ||||
| 821 | 1607000E9Y | 31.42 | 37.70 | |
| Jeu De Pieces | ||||
| 828 | 1607000D5H | 58.03 | 69.64 | |
| Joint torique | ||||
| 828/04 | 3600210109 | 2.08 | 2.50 | |
| Ventilateur | ||||
| 835 | 1616B00064 | 2.08 | 2.50 | |
| Jeu De Pieces | ||||
| 840 | 1607000D5X | 6.73 | 8.08 | |
| Levier | ||||
| 840/1 | 1607000EA6 | 3.44 | 4.13 | |
| Jeu De Pieces | ||||
| 841 | 1607000D5Z | 4.94 | 5.93 | |
| Regulateur De Vitesse | ||||
| 851 | 1607000DA3 | 47.53 | 57.04 | |
| Capot De Protection | ||||
| 891 | 1600A025XP | 9.67 | 11.60 | |
| Tube De Graisse | ||||
| 892 | 1605430003 | 34.82 | 41.78 | |
| Tube De Graisse | ||||
| 893 | 1615430020 | 18.94 | 22.73 | |
