Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601GC5000 ( GWX17-125S )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601GC5000 ( GWX17-125S )

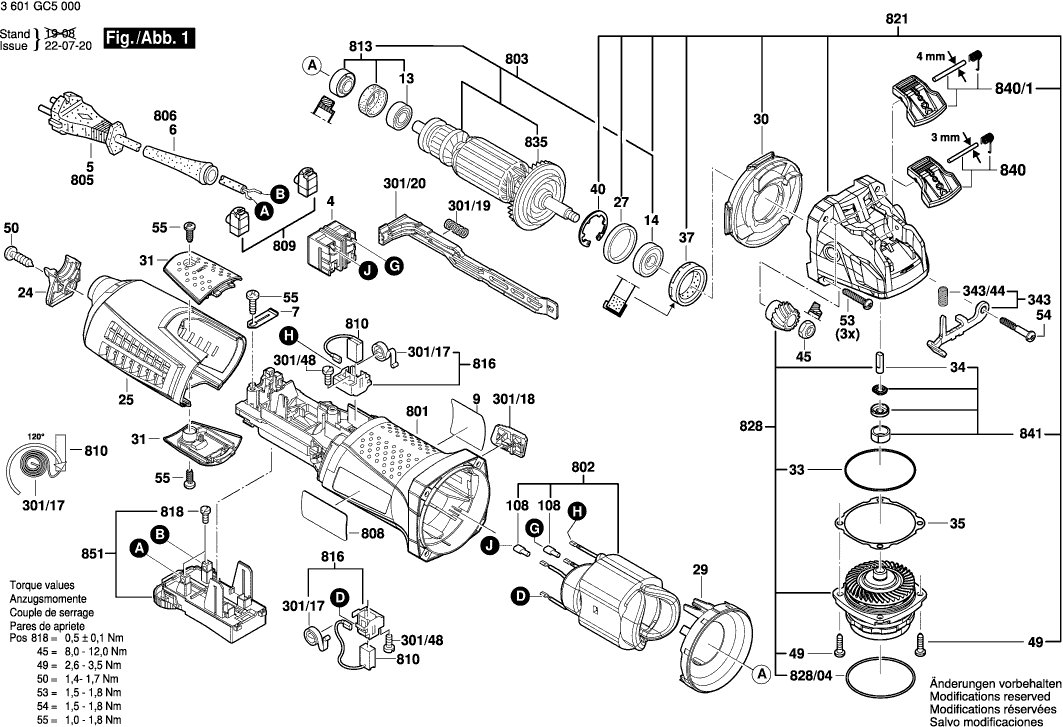

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601GC5000 ( GWX17-125S )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Commutateur
4 160720035A 8.45 10.14

Manchon
6 1600703043 1.94 2.33

Collier De Fixation
7 1601302017 0.83 1.00

Plaque De Marque
9 160111C2V7 1.94 2.33

Roulement A Billes 7x19x6
13 2600905032 4.10 4.92

Roulement A Billes Rigide 8x22x7
14 1600905032 4.70 5.64

Couvercle
24 1605500274 2.24 2.69

Couvercle De Carter
25 1605500276 6.54 7.85

Bague En Caoutchouc
27 1600206025 1.70 2.04

Deflecteur D’air
29 1600591047 1.70 2.04

Distributeur D’air
30 1600591048 1.94 2.33

Capuchon De Balais
31 1600A01M0M 2.71 3.25

Joint torique 46,0x1,1 MM
33 1600210035 1.18 1.42

Élément de freinage
34 1600A012X9 1.70 2.04

Rondelle De Compensation 0,15 MM ÉPAIS
35 1600136020 2.71 3.25

Rondelle De Compensation 0,1 MM ÉPAIS
35 1600136013 1.94 2.33

Rondelle De Compensation 0,2 MM ÉPAIS
35 1600136014 1.94 2.33

Rondelle De Compensation 0,3 MM ÉPAIS
35 1600136015 1.94 2.33

Bague D’etancheite
37 1600290016 1.94 2.33

Etrier D’arret
40 1600119011 1.70 2.04

Ecrou Hex M7, SW10
45 1603300016 1.18 1.42

Vis autotaradeuse p. défo M4x16-St w/ Precote 85-
49 160343508X 0.83 1.00

Vis A Tete Bombee Torx 4x20
50 2603490023 0.83 1.00

Vis A Tete Bombee Torx
53 1603435078 0.83 1.00

Vis A Tete Bombee Torx 4x30
54 1603414026 0.83 1.00

Vis A Tete Bombee Torx 4x12
55 2603490021 0.83 1.00

Piece Isolante
108 1600712030 1.18 1.42

Ressort Spiral
301/17 1604652021 0.83 1.00

Poignee D’interrupteur
301/18 1602026091 0.83 1.00

Ressort De Compression
301/19 1604611031 2.24 2.69

Curseur De Reglage
301/20 1602319026 1.18 1.42

Vis A Tete Bombee 3x10 ST
301/48 1613435034 0.83 1.00

Levier D’enclenchement
343 1607000742 5.83 7.00

Ressort De Compression
343/44 1604611042 1.18 1.42

Poignee Auxiliaire
650/1 16020250A0 8.45 10.14

Capot De Protection
651 1600A025XR 7.96 9.55

Carter De Moteur
801 1607000CY2 13.93 16.72

groupe bobinage 220-230V
802 1604220532 20.42 24.50

Induit Avec Ventilateur 230V
803 1607000V36 60.65 72.78

Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
805 1607000392 15.71 18.85

Plaque signalétique
808 160111A6JE 1.94 2.33

Joint
809 1607000D9C 1.18 1.42

Jeu De Balais
810 1607000V37 11.88 14.26

Roulement A Billes Rigide
813 1607000V38 5.83 7.00

Porte-Balais
816 1607000V43 2.71 3.25

Vis à tête cylindrique
818 1607000V42 0.83 1.00

Carter D'engrenages
821 1607000D5C 28.01 33.61

Carter D’engrenages
821 1607000E9Y 26.84 32.21

Jeu De Pieces
828 1607000D5H 49.56 59.47

Joint torique 47,0x1,5 MM
828/04 3600210109 1.70 2.04

Ventilateur
835 1606610132 1.70 2.04

Jeu De Pieces
840 1607000D5X 5.33 6.40

Levier
840/1 1607000EA6 2.71 3.25

Jeu De Pieces
841 1607000D5Z 4.10 4.92

Regulateur De Vitesse
851 1607000DA2 44.82 53.78

Poignee Auxiliaire M10
891 160202509T 2.71 3.25
