Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601701903 (GWS9-125)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

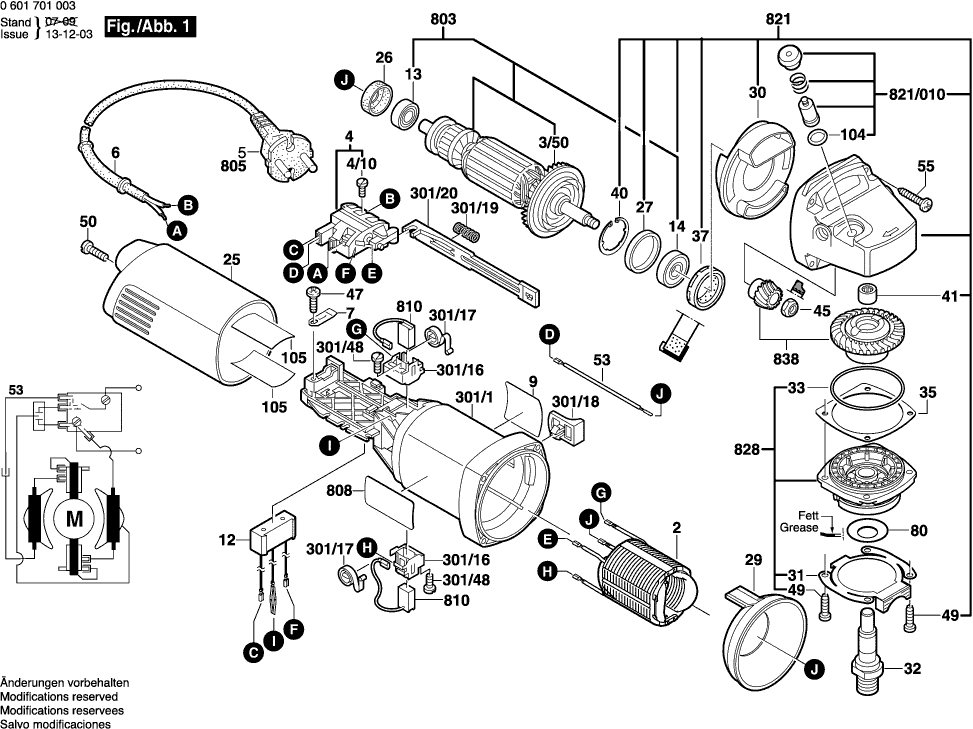

Dessins des Bosch 0601701903 (GWS9-125)
Liste de pièces de rechange des Bosch 0601701903 (GWS9-125)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire | ||||
| 2 | 1607000F0R | 33.33 | 40.00 | |
| Ventilateur | ||||
| 3/50 | 1616B00064 | 2.08 | 2.50 | |
| Interrupteur | ||||
| 4 | 1607200086 | 10.90 | 13.08 | |
| Vis à tête cylindrique | ||||
| 4/10 | 2910110048 | 1.00 | 1.20 | |
| Manchon | ||||
| 6 | 2600703012 | 2.86 | 3.43 | |
| Manchon | ||||
| 6 | 2600703013 | 2.40 | 2.88 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 1601118A72 | 1.32 | 1.58 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 1607328039 | |||
| Roulement A Billes | ||||
| 13 | 2600905032 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905032 | 5.81 | 6.97 | |
| Couvercle De Carter | ||||
| 25 | 1600508017 | 5.27 | 6.32 | |
| Bague En Caoutchouc | ||||
| 26 | 1600206036 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 29 | 1600591025 | 2.40 | 2.88 | |
| Deflecteur D’air | ||||
| 30 | 1600591014 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 31 | 1601290007 | |||
| Broche De Rectifieuse | ||||
| 32 | 1607000D6A | 7.46 | 8.95 | |
| Joint torique | ||||
| 33 | 3600210124 | 2.86 | 3.43 | |
| Rondelle De Compensation | ||||
| 35 | 1600136020 | 3.44 | 4.13 | |
| Rondelle De Compensation | ||||
| 35 | 1600136013 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136014 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136015 | 2.40 | 2.88 | |
| Bague D’etancheite | ||||
| 37 | 1600290016 | 2.40 | 2.88 | |
| Etrier D’arret | ||||
| 40 | 1600119011 | 2.08 | 2.50 | |
| Douille à aiguilles | ||||
| 41 | 1600910018 | 4.94 | 5.93 | |
| Ecrou Hex | ||||
| 45 | 1603300016 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 45 | 1619P17544 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 47 | 2912401018 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 1603435026 | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 50 | 2912401420 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 53 | 1604448013 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 55 | 1603415005 | |||
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 2.08 | 2.50 | |
| Joint torique | ||||
| 104 | 1600210044 | 1.00 | 1.20 | |
| Plaque Isolante | ||||
| 105 | 1601008005 | 4.94 | 5.93 | |
| Carter De Moteur | ||||
| 301/1 | 1605108208 | 10.90 | 13.08 | |
| Porte-Balais | ||||
| 301/16 | 1601323025 | 3.44 | 4.13 | |
| Ressort Spiral | ||||
| 301/17 | 1604652013 | 1.49 | 1.79 | |
| Poignee D’interrupteur | ||||
| 301/18 | 1602026057 | 1.49 | 1.79 | |
| Curseur De Reglage | ||||
| 301/20 | 1602319011 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 301/48 | 2912401005 | 1.00 | 1.20 | |
| Joint torique | ||||
| 650/50/20 | 1600210039 | 2.08 | 2.50 | |
| Capot De Protection | ||||
| 750/10 | 1600A025XP | 9.67 | 11.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 750/20 | 1603340040 | |||
| Pas d'informations disponibles, non commandable | ||||
| 750/30 | 1607950043 | |||
| Pas d'informations disponibles, non commandable | ||||
| 750/50 | 1605703099 | |||
| Plus disponible, pas de remplacement | ||||
| 751 | 2605510104 | |||
| Ecrou De Blocage Rapide | ||||
| 752 | 1600A016PP | 41.30 | 49.56 | |
| Plus disponible, pas de remplacement | ||||
| 753 | 1605438100 | |||
| Induit Avec Ventilateur | ||||
| 803 | 1604010660 | 80.26 | 96.31 | |
| Câble d alimentation | ||||
| 805 | 1607000227 | 23.90 | 28.68 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607014176 | 12.82 | 15.38 | |
| Carter D’engrenages | ||||
| 821 | 1605806451 | 39.14 | 46.97 | |
| Bouton-Poussoir | ||||
| 821/010 | 1607000253 | 2.08 | 2.50 | |
| Flasque De Palier | ||||
| 828 | 1605805079 | 16.79 | 20.15 | |
| Unite A Engrenages | ||||
| 838 | 1607000D4Y | 14.94 | 17.93 | |
