Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601C96102 (GWS9-125S)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

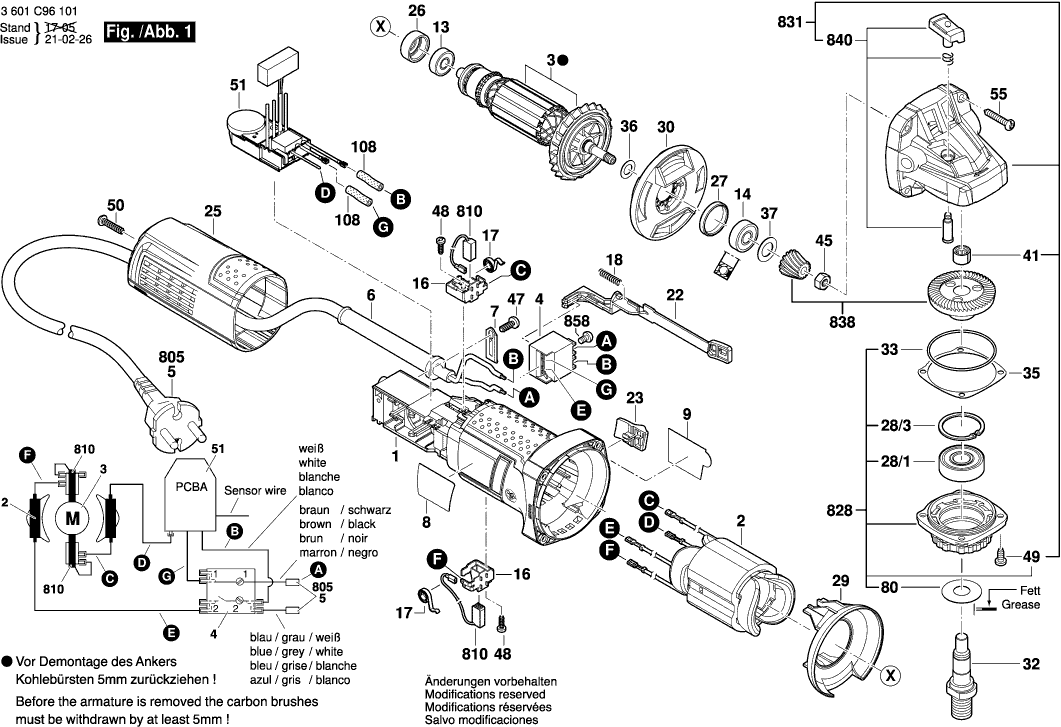

Dessins des Bosch 3601C96102 (GWS9-125S)
Liste de pièces de rechange des Bosch 3601C96102 (GWS9-125S)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P10959 | 4.94 | 5.93 | |
| Épanouissement Polaire | ||||
| 2 | 160422059G | 23.90 | 28.68 | |
| Induit | ||||
| 3 | 1604010BN1 | 22.88 | 27.46 | |
| Commutateur | ||||
| 4 | 160720031S | 6.73 | 8.08 | |
| Câble d alimentation | ||||
| 5 | 1604460312 | 9.67 | 11.60 | |
| Manchon | ||||
| 6 | 2600703012 | 2.86 | 3.43 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque signalétique | ||||
| 8 | 1619P31875 | 2.18 | 2.62 | |
| Plaque signalétique | ||||
| 8 | 1619PS4339 | 2.08 | 2.50 | |
| Plaque De Marque GWS 9-125 S | ||||
| 9 | 1619P11147 | 2.40 | 2.88 | |
| Roulement A Billes Rigide | ||||
| 13 | 1619P08829 | 6.73 | 8.08 | |
| Roulement A Billes Rigide | ||||
| 14 | 1619P13103 | 2.86 | 3.43 | |
| Porte-Balais | ||||
| 16 | 1619P01811 | 2.86 | 3.43 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 18 | 1619P11487 | 1.00 | 1.20 | |
| Curseur De Reglage | ||||
| 22 | 1619P10968 | 1.00 | 1.20 | |
| Bouton De Commande | ||||
| 23 | 1619P10969 | 1.00 | 1.20 | |
| Couvercle De Carter | ||||
| 25 | 1619P13557 | 4.94 | 5.93 | |
| Bague Intermediaire | ||||
| 26 | 1600502023 | 2.08 | 2.50 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 2.08 | 2.50 | |
| Roulement A Billes | ||||
| 28/1 | 1619P07440 | 6.73 | 8.08 | |
| Etrier D’arret | ||||
| 28/3 | 2916660013 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 29 | 1619P10970 | 1.00 | 1.20 | |
| Distributeur D’air | ||||
| 30 | 1619P14139 | 1.49 | 1.79 | |
| Broche De Rectifieuse | ||||
| 32 | 1619P06419 | 10.90 | 13.08 | |
| Joint torique | ||||
| 33 | 1619P02820 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 35 | 1619P02822 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 35 | 1619P02821 | 1.00 | 1.20 | |
| Rondelle De Butee | ||||
| 36 | 1619P00987 | 1.00 | 1.20 | |
| Disque De Recouvrement | ||||
| 37 | 1600100033 | 2.40 | 2.88 | |
| Douille à aiguilles | ||||
| 41 | 1600910018 | 4.94 | 5.93 | |
| Ecrou Hex | ||||
| 45 | 2915011007 | 1.00 | 1.20 | |
| Vis Speciale | ||||
| 47 | 2609110052 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 48 | 1619P00220 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 1603435068 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 50 | 1619P00105 | 1.49 | 1.79 | |
| Regulateur De Vitesse | ||||
| 51 | 160723358M | 27.81 | 33.37 | |
| Vis A Tete Bombee Torx | ||||
| 55 | 1619P01066 | 1.00 | 1.20 | |
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 2.08 | 2.50 | |
| Flexible Contractible | ||||
| 108 | 1619P02866 | 1.00 | 1.20 | |
| Poignee Auxiliaire | ||||
| 650/1 | 1619P10681 | 3.44 | 4.13 | |
| Ecrou Cylindrique | ||||
| 650/2 | 1603345043 | 8.35 | 10.02 | |
| Cle A Ergots | ||||
| 650/3 | 1619P08927 | 4.18 | 5.02 | |
| Bride De Fixation | ||||
| 650/5 | 2605703014 | 7.53 | 9.04 | |
| Joint torique | ||||
| 650/5/2 | 1600210039 | 2.08 | 2.50 | |
| Capot De Protection | ||||
| 651 | 1600A00XU7 | 8.35 | 10.02 | |
| Jeu De Balais | ||||
| 810 | 1619P11715 | 5.81 | 6.97 | |
| Flasque De Palier | ||||
| 828 | 1619P07451 | 13.90 | 16.68 | |
| Carter D’engrenages | ||||
| 831 | 1619P11096 | 12.82 | 15.38 | |
| Jeu De Roues D’engrenage | ||||
| 838 | 1619P14111 | 11.37 | 13.64 | |
| Bouton-Poussoir | ||||
| 840 | 1619P12188 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 858 | 2910641081 | 1.00 | 1.20 | |
| Tube De Graisse | ||||
| 894 | 1615430020 | 18.94 | 22.73 | |
| Tube De Graisse | ||||
| 895 | 1605430003 | 34.82 | 41.78 | |
