Dessins techniques et pièces de rechange Bosch GWS 9-125 CS

Type exact:
0 601 343 003
0 601 343 003

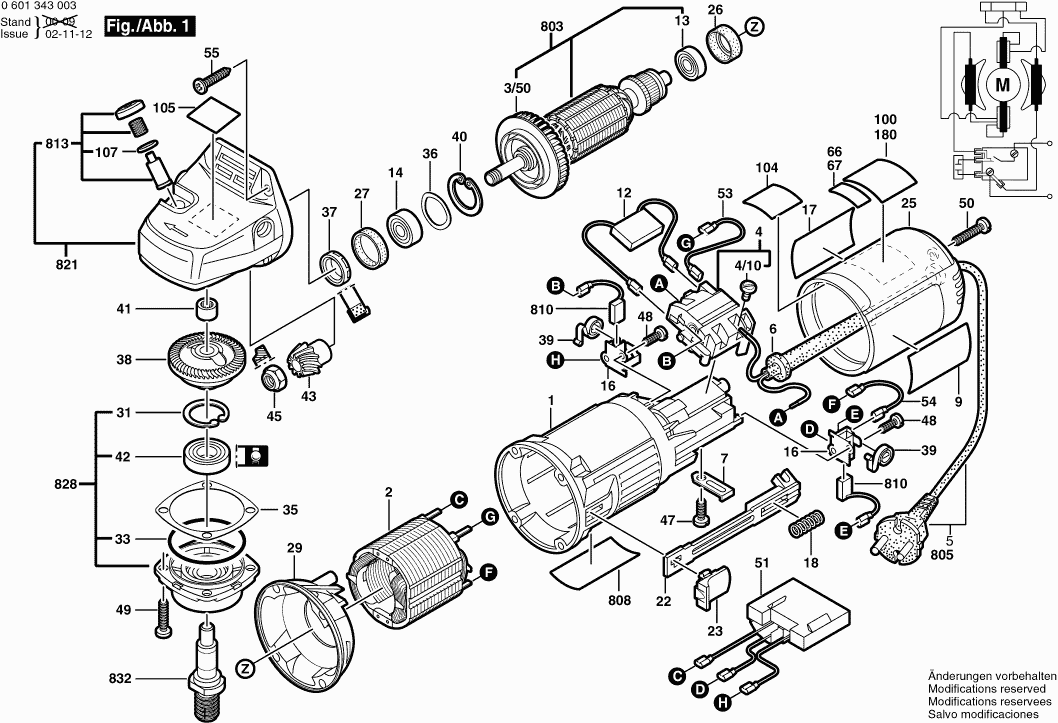

Dessins des BOSCH 0601343003 ( GWS9-125CS )
Liste de pièces de rechange des BOSCH 0601343003 ( GWS9-125CS )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Carter De Moteur | ||||
1 | 16051082CC | Carter De Moteur | € 13.66 | |
Épanouissement Polaire 220-230V | ||||
2 | 1604220220 | Épanouissement Polaire 220-230V | € 41.05 | |
Ventilateur | ||||
3/50 | 1606610121 | Ventilateur | € 1.34 | |
Interrupteur | ||||
4 | 1607200086 | Interrupteur | € 10.80 | |
Vis à tête cylindrique DIN 85-AM3x6-CUZN | ||||
4/10 | 2910110048 | Vis à tête cylindrique DIN 85-AM3x6-CUZN | € 1.00 | |
Manchon Ø6,5-Ø6,9x95 MM | ||||
6 | 2600703012 | Manchon Ø6,5-Ø6,9x95 MM | € 2.40 | |
Collier De Fixation | ||||
7 | 1601302017 | Collier De Fixation | € 1.00 | |
Épuisé | ||||
9 | 1601110607 | Épuisé | ||
Épuisé | ||||
12 | 1607328029 | Épuisé | ||
Roulement A Billes 7x19x6 | ||||
13 | 2600905032 | Roulement A Billes 7x19x6 | € 5.10 | |
Roulement A Billes 7x22x7 | ||||
14 | 1900905018 | Roulement A Billes 7x22x7 | € 17.03 | |
Porte-Balais | ||||
16 | 1600A003G4 | Porte-Balais | € 2.40 | |
Plaque De Marque | ||||
17 | 1601110608 | Plaque De Marque | € 1.34 | |
Ressort De Compression | ||||
18 | 1604611026 | Ressort De Compression | € 1.00 | |
Curseur De Reglage | ||||
22 | 1602319002 | Curseur De Reglage | € 1.34 | |
Poignee D’interrupteur NOIR | ||||
23 | 1602026057 | Poignee D’interrupteur NOIR | € 1.34 | |
Épuisé | ||||
25 | 1600508006 | Épuisé | ||
Douille Caoutchouc | ||||
26 | 1600502020 | Douille Caoutchouc | € 1.34 | |
Bague En Caoutchouc | ||||
27 | 1600206025 | Bague En Caoutchouc | € 2.10 | |
Deflecteur D’air | ||||
29 | 1601328005 | Deflecteur D’air | € 2.10 | |
Etrier D’arret DIN 472-32x1,2 MM | ||||
31 | 2916660013 | Etrier D’arret DIN 472-32x1,2 MM | € 2.10 | |
Joint torique 46,0x1,1 MM ROUGE | ||||
33 | 3600210124 | Joint torique 46,0x1,1 MM ROUGE | € 2.40 | |
Rondelle De Compensation 0,2 MM ÉPAIS | ||||
35 | 1600136010 | Rondelle De Compensation 0,2 MM ÉPAIS | € 2.40 | |
Rondelle De Compensation 0,3 MM ÉPAIS | ||||
35 | 1600136011 | Rondelle De Compensation 0,3 MM ÉPAIS | € 1.34 | |
Rondelle De Compensation 0,1 MM ÉPAIS | ||||
35 | 1600136012 | Rondelle De Compensation 0,1 MM ÉPAIS | € 1.00 | |
Rondelle Elastique | ||||
36 | 1600150011 | Rondelle Elastique | € 1.00 | |
Bague D’etancheite | ||||
37 | 1600290016 | Bague D’etancheite | € 2.40 | |
Couronne D’angle Z=36 | ||||
38 | 1606333601 | Couronne D’angle Z=36 | € 9.60 | |
Ressort Spiral | ||||
39 | 1604652013 | Ressort Spiral | € 1.34 | |
Anneau de retenue DIN 472-25x1,2MM | ||||
40 | 2916660009 | Anneau de retenue DIN 472-25x1,2MM | € 1.34 | |
Douille à aiguilles Ø8xØ12x8 MM | ||||
41 | 1600910018 | Douille à aiguilles Ø8xØ12x8 MM | € 5.10 | |
Roulement A Billes Rigide 12x32x10 | ||||
42 | 1600905006 | Roulement A Billes Rigide 12x32x10 | € 12.14 | |
Roue Conique Z=11 | ||||
43 | 1606333242 | Roue Conique Z=11 | € 54.91 | |
Ecrou Hex M7, SW10 | ||||
45 | 1603300016 | Ecrou Hex M7, SW10 | € 1.34 | |
Vis à Tôle DIN 7971-ST3,9x13-F | ||||
47 | 2910211018 | Vis à Tôle DIN 7971-ST3,9x13-F | € 1.00 | |
Vis à Tôle DIN 7971-ST2,9x9,5-F | ||||
48 | 2910211005 | Vis à Tôle DIN 7971-ST2,9x9,5-F | € 1.00 | |
Vis autotaradeuse p. défo | ||||
49 | 1603435026 | Vis autotaradeuse p. défo | € 1.34 | |
Vis à Tôle DIN 7971-ST3,9x22-F | ||||
50 | 2910211021 | Vis à Tôle DIN 7971-ST3,9x22-F | € 2.10 | |
Épuisé | ||||
51 | 1607233013 | Épuisé | ||
Cable De Connexion L=95 MM BLANC | ||||
53 | 1604448005 | Cable De Connexion L=95 MM BLANC | € 2.86 | |
Cable De Connexion L=40 MM BLANC | ||||
54 | 1604448006 | Cable De Connexion L=40 MM BLANC | € 2.86 | |
Vis à Tôle DIN7981-ST3,9x22-C-Z | ||||
55 | 2912401021 | Vis à Tôle DIN7981-ST3,9x22-C-Z | € 1.00 | |
Épuisé | ||||
100 | 1601110378 | Épuisé | ||
Plaquette Indicatrice | ||||
105 | 1601110470 | Plaquette Indicatrice | € 1.34 | |
Joint torique 4,5x1,0 MM BLEU | ||||
107 | 1600210044 | Joint torique 4,5x1,0 MM BLEU | € 1.00 | |
Ecrou Cylindrique M14 | ||||
650/20 | 1603345043 | Ecrou Cylindrique M14 | € 8.26 | |
Cle A Ergots | ||||
650/30 | 1607950052 | Cle A Ergots | € 3.46 | |
Bride De Fixation Ø22,3xØ42 MM | ||||
650/50 | 2605703014 | Bride De Fixation Ø22,3xØ42 MM | € 5.10 | |
Joint torique 20,35x1,78 MM | ||||
650/50/20 | 1600210039 | Joint torique 20,35x1,78 MM | € 1.00 | |
Poignee Auxiliaire M10 | ||||
651/10 | 1602025027 | Poignee Auxiliaire M10 | € 6.74 | |
Poignee Auxiliaire M10, Ø32,5x105 MM | ||||
651/10 | 160202509T | Poignee Auxiliaire M10, Ø32,5x105 MM | € 5.86 | |
Capot De Protection | ||||
652 | 1600A0136N | Capot De Protection | € 25.08 | |
Vis cyl SixPans Creux CHC DIN 912-M6x16-8.8 | ||||
652/20 | 2910141197 | Vis cyl SixPans Creux CHC DIN 912-M6x16-8.8 | € 1.00 | |
Induit Avec Ventilateur 220-230V | ||||
803 | 1604010248 | Induit Avec Ventilateur 220-230V | € 45.14 | |
Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
805 | 1607000227 | Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | € 25.08 | |
Plaque signalétique | ||||
808 | 160111A3H3 | Plaque signalétique | € 2.40 | |
Jeu De Balais | ||||
810 | 1607014116 | Jeu De Balais | € 14.35 | |
Bouton-Poussoir NOIR | ||||
813 | 1607000253 | Bouton-Poussoir NOIR | € 2.10 | |
Carter D’engrenages | ||||
821 | 1605806480 | Carter D’engrenages | € 54.91 | |
Flasque De Palier | ||||
828 | 1607000936 | Flasque De Palier | € 29.04 | |
Broche De Rectifieuse | ||||
832 | 1607000D6A | Broche De Rectifieuse | € 7.34 |
