Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601344603 (GWS9-125CE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

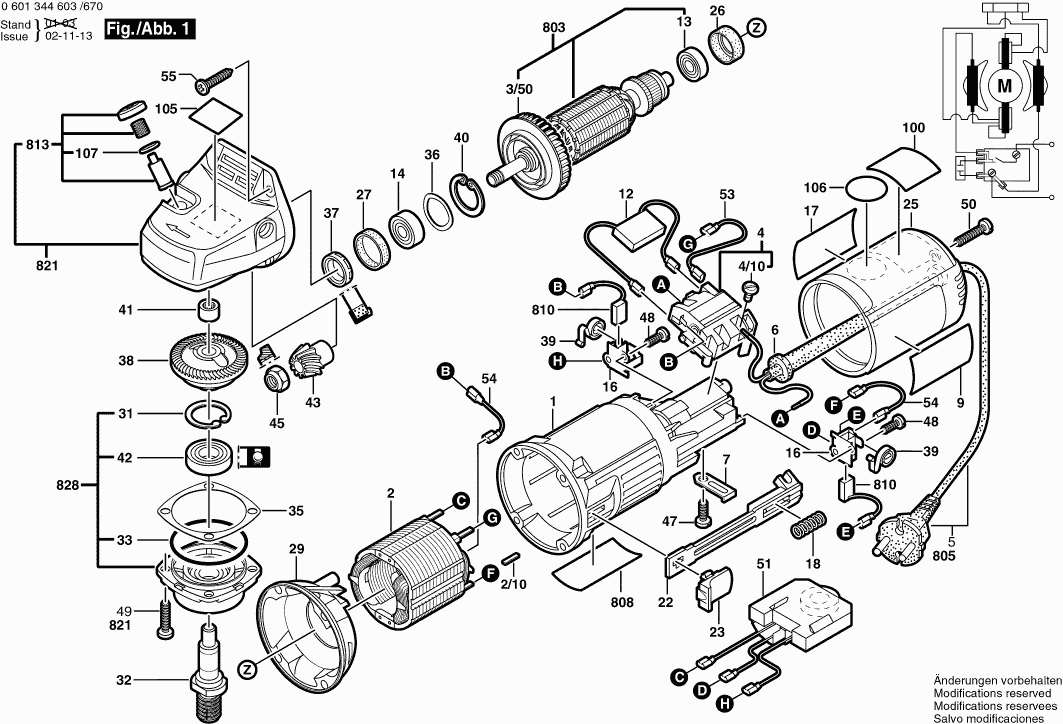

Dessins des Bosch 0601344603 (GWS9-125CE)
Liste de pièces de rechange des Bosch 0601344603 (GWS9-125CE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 16051082CC | 12.82 | 15.38 | |
| Épanouissement Polaire | ||||
| 2 | 1604220220 | 39.14 | 46.97 | |
| Fiche Plate | ||||
| 2/10 | 1604477011 | 2.08 | 2.50 | |
| Ventilateur | ||||
| 3/50 | 1606610121 | 1.49 | 1.79 | |
| Interrupteur | ||||
| 4 | 1607200086 | 10.90 | 13.08 | |
| Vis à tête cylindrique | ||||
| 4/10 | 2910110048 | 1.00 | 1.20 | |
| Manchon | ||||
| 6 | 2600703013 | 2.40 | 2.88 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 1601110609 | 1.73 | 2.08 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 1607328029 | |||
| Roulement A Billes | ||||
| 13 | 2600905032 | 4.94 | 5.93 | |
| Plus disponible, pas de remplacement | ||||
| 14 | 2600905052 | |||
| Porte-Balais | ||||
| 16 | 1600A003G4 | 3.44 | 4.13 | |
| Plaque De Marque | ||||
| 17 | 1601110781 | 2.38 | 2.86 | |
| Ressort De Compression | ||||
| 18 | 1619P09932 | 1.28 | 1.54 | |
| Ressort De Compression | ||||
| 18 | 1604611026 | 1.00 | 1.20 | |
| Curseur De Reglage | ||||
| 22 | 1602319002 | 2.40 | 2.88 | |
| Poignee D’interrupteur | ||||
| 23 | 1602026057 | 1.49 | 1.79 | |
| Couvercle De Carter | ||||
| 25 | 1600508011 | 7.32 | 8.78 | |
| Douille Caoutchouc | ||||
| 26 | 1600502020 | 2.40 | 2.88 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 29 | 1601328005 | 2.40 | 2.88 | |
| Etrier D’arret | ||||
| 31 | 2916660013 | 2.08 | 2.50 | |
| Broche De Rectifieuse | ||||
| 32 | 1607000D6A | 7.46 | 8.95 | |
| Joint torique | ||||
| 33 | 3600210124 | 2.86 | 3.43 | |
| Rondelle De Compensation | ||||
| 35 | 1600136010 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136011 | 2.08 | 2.50 | |
| Rondelle De Compensation | ||||
| 35 | 1600136012 | 1.00 | 1.20 | |
| Rondelle Elastique | ||||
| 36 | 1600150011 | 1.00 | 1.20 | |
| Bague D’etancheite | ||||
| 37 | 1600290016 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 1606333601 | |||
| Ressort Spiral | ||||
| 39 | 1604652013 | 1.49 | 1.79 | |
| Anneau de retenue | ||||
| 40 | 2916660009 | 2.08 | 2.50 | |
| Douille à aiguilles | ||||
| 41 | 1600910018 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 42 | 1600905006 | 11.37 | 13.64 | |
| Roue Conique | ||||
| 43 | 1606333242 | 52.45 | 62.94 | |
| Ecrou Hex | ||||
| 45 | 1603300016 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 45 | 1619P17544 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 47 | 2910211018 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 48 | 2910211005 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 1603435026 | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 50 | 2910211021 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 51 | 1607233020 | |||
| Cable De Connexion | ||||
| 53 | 1604448005 | 2.86 | 3.43 | |
| Cable De Connexion | ||||
| 54 | 1604448006 | 2.40 | 2.88 | |
| Vis à Tôle | ||||
| 55 | 2912401021 | 1.00 | 1.20 | |
| Plaquette Indicatrice | ||||
| 100 | 1601110310 | 2.40 | 2.88 | |
| Plaquette Indicatrice | ||||
| 105 | 1601110470 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 106 | 2601110041 | |||
| Joint torique | ||||
| 107 | 1600210044 | 1.00 | 1.20 | |
| Ecrou Cylindrique | ||||
| 650/20 | 1603345043 | 8.35 | 10.02 | |
| Cle A Ergots | ||||
| 650/30 | 1607950052 | 3.44 | 4.13 | |
| Bride De Fixation | ||||
| 650/50 | 2605703014 | 7.53 | 9.04 | |
| Joint torique | ||||
| 650/50/20 | 1600210039 | 2.08 | 2.50 | |
| Capot De Protection | ||||
| 651/10 | 1600A025XP | 9.67 | 11.60 | |
| Poignee Auxiliaire | ||||
| 651/10 | 160202509T | 3.44 | 4.13 | |
| Capot De Protection | ||||
| 652 | 1600A0136N | 23.90 | 28.68 | |
| Vis cyl SixPans Creux CHC | ||||
| 652/20 | 2910141197 | 1.44 | 1.73 | |
| Plus disponible, pas de remplacement | ||||
| 803 | 1604010248 | |||
| Câble d alimentation | ||||
| 805 | 1607000227 | 23.90 | 28.68 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607014116 | 10.90 | 13.08 | |
| Bouton-Poussoir | ||||
| 813 | 1607000253 | 2.08 | 2.50 | |
| Carter D’engrenages | ||||
| 821 | 1605806480 | 52.45 | 62.94 | |
| Flasque De Palier | ||||
| 828 | 1607000936 | 27.81 | 33.37 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 54.62 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 41.30 | 49.56 | |
